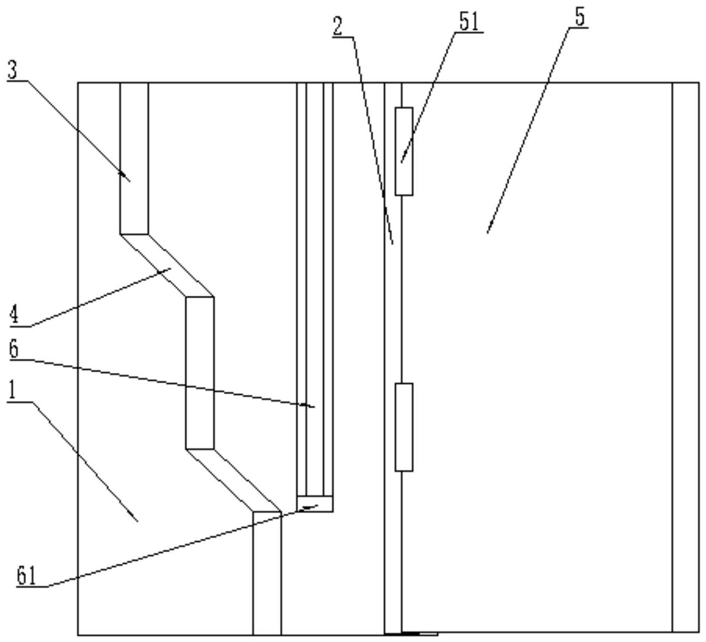

1.一种橡胶密封圈的外径检测装置，其特征在于，所述橡胶密封圈的外径检测装置包括底板(1)、设置在底板(1)上的长直板(2)、三段设置在底板(1)上短直板(3)和两个分别连接两个短直板(3)的端部的斜板(4)；

长直板(2)、短直板(3)和斜板(4)设置在底板(1)的同一侧；

所述底板(1)为长方形，底板(1)的两个短边分别为上下两端，长直板(2)的长度等于底板(1)长边的长度，短直板(3)与长直板(2)平行，三个短直板(3)中的两个短直板(3)分别靠近底板(1)的上下两边，另一个短直板(3)设置在这前述两个短直板(3)之间位置，由底板(1)的上边到下边，短直板(3)距离长直板(2)的距离由大到小；

最上方的短直板(3)与长直板(2)之间的距离等于橡胶密封圈的外径的最大值；

最下方的短直板(3)与长直板(2)之间的距离等于橡胶密封圈的外径的最小值；

两个斜板(4)中的一个斜板(4)的两端分别连接最上方的短直板(3)的下端和中间短直板(3)的上端；另一个斜板(4)的两端分别连接中间短直板(3)的下端和最下方的短直板(3)的上端。

2.根据权利要求1所述的橡胶密封圈的外径检测装置，其特征在于，所述底板(1)与水平面的夹角为锐角，底板(1)设有长直板(2)的一侧与水平面的夹角为钝角。

3.根据权利要求1所述的橡胶密封圈的外径检测装置，其特征在于，所述橡胶密封圈的外径检测装置还包括盖板(5)，所述盖板(5)起到封闭的作用，盖板(5)封闭长直板(2)、短直板(3)和斜板(4)构成的空间，盖板(5)设置在底板(1)设有长直板(2)的一侧。

4.根据权利要求3所述的橡胶密封圈的外径检测装置，其特征在于，所述盖板(5)采用透明的材料制作。

5.根据权利要求3所述的橡胶密封圈的外径检测装置，其特征在于，所述盖板(5)的一侧与长直板(2)通过铰链连接，所述铰链上设有步进电机(51)和计时器，所述步进电机(51)和计时器电连接，计时器控制步进电机(51)按固定的周期往复运动，进而将盖板(5)打开和关闭。

6.根据权利要求5所述的橡胶密封圈的外径检测装置，其特征在于，所述盖板(5)打开的角度大于九十度。

7.根据权利要求5所述的橡胶密封圈的外径检测装置，其特征在于，所述底板上设有容纳槽，容纳槽内设有拨杆(6)，容纳槽的上端到达底板(1)的上边，容纳槽的下端到达最下方的短直板(3)的上端与长直板(2)的距离标识连线上；所述拨杆(6)的一端与容纳槽的下端通过第二铰链连接，第二铰链上设有第二步进电机(61)，所述第二步进电机(61)与计时器电连接，计时器控制第二步进电机(61)按固定的周期往复运动，进而将拨杆(6)拨动和回复原位，所述拨杆(6)和第二铰链完全被容纳槽包容。

8.根据权利要求7所述的橡胶密封圈的外径检测装置，其特征在于，所述拨杆(6)的长度等于容纳槽的长度。

9.根据权利要求7所述的橡胶密封圈的外径检测装置，其特征在于，所述盖板(5)完全打开后，第二步进电机(61)驱动拨杆(6)运动，拨杆(6)回归到容纳槽内后盖板(5)再关闭。
