专利号: 2019111231977
申请人: 林丽兵
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

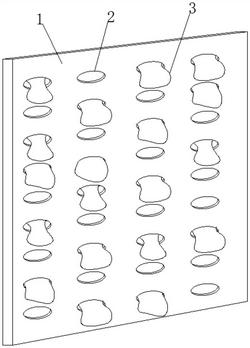

1.一种气体悬浮物过滤用仿孢子鼓包式滤板,包括滤板本体(1),其特征在于:所述滤板本体(1)内部开凿有多个球形孔(2),所述球形孔(2)内放置有助力进气球(4),所述滤板本体(1)其中一端贴附有仿孢子滤布(3),所述仿孢子滤布(3)位于球形孔(2)处的部分嵌进球形孔(2)内,嵌入所述球形孔(2)内的仿孢子滤布(3)位于球形孔(2)内壁和助力进气球(4)之间,所述仿孢子滤布(3)包括定位平滤布(31)和多个孢子式滤囊(32),所述定位平滤布(31)和多个孢子式滤囊(32)为一体结构,且孢子式滤囊(32)位于球形孔(2)内,所述孢子式滤囊(32)远离定位平滤布(31)的右下角开凿有内收纳口(33),所述内收纳口(33)外侧设有弹性集物袋(6),所述弹性集物袋(6)与孢子式滤囊(32)连接并与孢子式滤囊(32)相通,所述孢子式滤囊(32)内部设有双向互对机构,所述弹性集物袋(6)位于双向互对机构正下方;所述双向互对机构包括位于弹性集物袋(6)左侧的前推滤气层和位于弹性集物袋(6)右侧的半柔性刷层。

2.根据权利要求1所述的一种气体悬浮物过滤用仿孢子鼓包式滤板,其特征在于:所述定位平滤布(31)为硬质尼龙材质,所述孢子式滤囊(32)为具有多微孔的弹性材质,且孢子式滤囊(32)上的微孔分布在双向互对机构的右侧。

3.根据权利要求1所述的一种气体悬浮物过滤用仿孢子鼓包式滤板,其特征在于:所述助力进气球(4)外端固定连接有多个均匀分布的挡风块(5)。

4.根据权利要求3所述的一种气体悬浮物过滤用仿孢子鼓包式滤板,其特征在于:所述挡风块(5)截面为锐角三角形,且挡风块(5)与助力进气球(4)的连接处呈弧形的柔性连接。

5.根据权利要求4所述的一种气体悬浮物过滤用仿孢子鼓包式滤板,其特征在于:所述前推滤气层包括与孢子式滤囊(32)固定连接的内弧面滤网(7)以及连接在内弧面滤网(7)上的多个捣灰杆(82),多个所述捣灰杆(82)均位于内弧面滤网(7)右侧。

6.根据权利要求5所述的一种气体悬浮物过滤用仿孢子鼓包式滤板,其特征在于:所述捣灰杆(82)外端固定连接有多个长短不一的锥状刺,所述锥状刺端部进行钝化处理。

7.根据权利要求5所述的一种气体悬浮物过滤用仿孢子鼓包式滤板,其特征在于:所述捣灰杆(82)为火柴状结构,且捣灰杆(82)端部为设有抛光层的球面结构。

8.根据权利要求5所述的一种气体悬浮物过滤用仿孢子鼓包式滤板,其特征在于:所述半柔性刷层包括多个均匀分布的双性滤刷毛(81),多个所述双性滤刷毛(81)均与孢子式滤囊(32)固定连接,且多个捣灰杆(82)与双性滤刷毛(81)端部相对设置。

9.根据权利要求8所述的一种气体悬浮物过滤用仿孢子鼓包式滤板,其特征在于:所述双性滤刷毛(81)为端部柔软根部硬挺的毛状结构,且双性滤刷毛(81)的端部和根部均具有弹性,所述端部弹性为根部弹性的2‑3倍。
