专利号: 2019111232823
申请人: 利辛县宝隆橡塑密封件有限责任公司
专利类型:发明专利
专利状态:无效专利
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2023-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

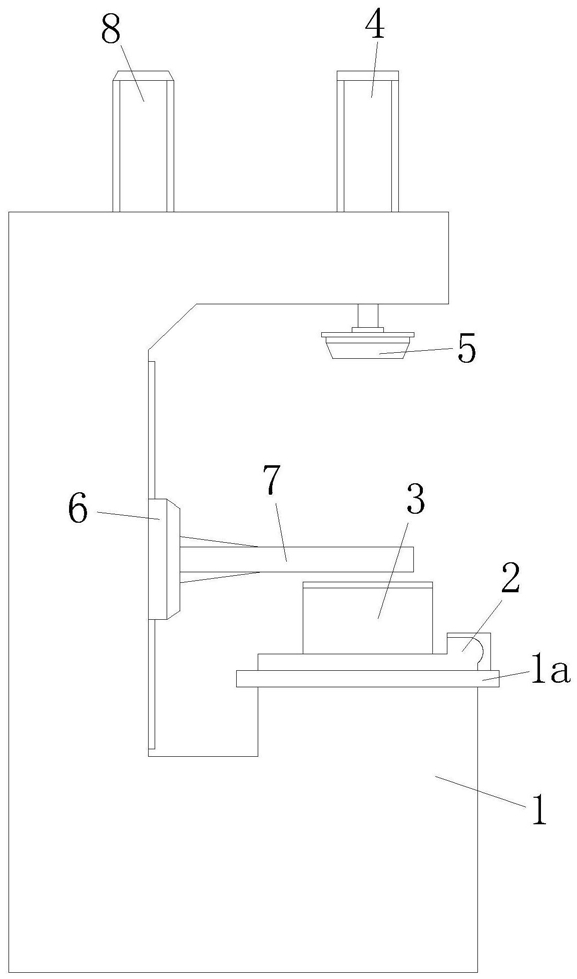

1.一种橡胶密封圈飞边去除装置,其特征在于,包括机架,所述机架的一侧设置有台面,所述台面上装设有转动平台,所述转动平台上装设有定位工装,所述机架的上部装设有竖向气缸,所述竖向气缸的输出端上装设有上部定位块,所述上部定位块与定位工装组合时,用于固定橡胶密封圈,所述机架的侧部沿竖向设置有竖向滑道,所述竖向滑道内滑动装设有竖向滑块,所述竖向滑块上装设有去除组件,所述机架内装设有驱动组件,所述驱动组件用于驱动竖向滑块移动。

2.根据权利要求1所述的橡胶密封圈飞边去除装置,其特征在于,所述定位工装内设置有容纳腔,所述容纳腔内装设有下部定位块,所述下部定位块的上端部设置有定位槽,所述下部定位块的下端设置有弹簧,所述弹簧装设于容纳腔内。

3.根据权利要求2所述的橡胶密封圈飞边去除装置,其特征在于,所述定位工装包括底座、外环体与上环体,所述底座的上端部设置有第一凸台,所述外环体套装于第一凸台的外壁上,并通过螺栓固定,所述上环体通过螺栓连接的方式固定于外环体的上端部,所述第一凸台的上端部设置有第二凸台,所述弹簧套装于第二凸台的外壁上,所述弹簧的上端与下部定位块的下端部相贴合,所述弹簧的下端与第一凸台的上端部相贴合,所述上环体的内径小于外环体的内径,所述弹簧的弹力推动下部定位块朝向上环体移动。

4.根据权利要求2所述的橡胶密封圈飞边去除装置,其特征在于,所述下部定位块的下端部设置有向下延伸的延伸部。

5.根据权利要求2所述的橡胶密封圈飞边去除装置,其特征在于,所述上部定位块可插入定位槽内。

6.根据权利要求1所述的橡胶密封圈飞边去除装置,其特征在于,所述驱动组件包括驱动丝杆与驱动电机,所述驱动电机固定于机架上,所述驱动丝杆转动装设于机架上,所述驱动电机的输出轴与驱动丝杆相连接,所述竖向滑块上转动装设有驱动螺母,所述驱动螺母套装于驱动丝杆的外壁上。

7.根据权利要求1所述的橡胶密封圈飞边去除装置,其特征在于,所述去除组件包括去除支架、去除丝杆、去除电机、去除滑块与刮刀,所述去除支架通过螺栓连接的方式装设于竖向滑块的端部,所述去除电机固定装设于去除支架上,所述去除丝杆通过转动连接的方式装设于去除支架上,所述去除支架上沿长度方向设置有滑动槽,所述去除滑块装设于滑动槽内,所述刮刀通过螺栓连接的方式装设于去除滑块的端部,所述去除滑块上通过转动连接的方式装设有去除螺母,所述去除螺母套装于去除丝杆的外壁上。
