专利号: 2019111233633
申请人: 合肥森岑汽车用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2025-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

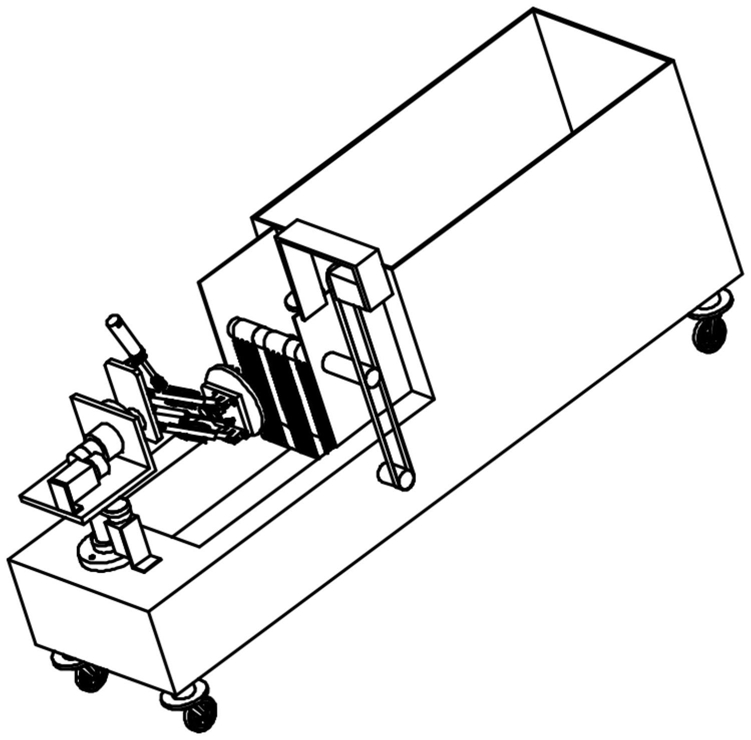

1.一种广告牌清洁车,包括车体(1)、清洁部分、清洗机构(4)和储水池(105),其特征在于,所述清洁部分包括旋转机构(2)和清洁机构(3),所述旋转机构(2)包括第一转轴(201)、舵机(203)、步进电机固定板(206)、步进电机(208)、第二转轴(211)和第二转轴顶板(207);

所述舵机(203)通过皮带带动第一转轴(201)进行转动;步进电机固定板(206)固定安装在第一转轴(201)上端;步进电机(208)固定安装在步进电机固定板(206)上;步进电机(208)通过齿轮带动第二转轴齿轮(210)进行转动;第二转轴齿轮(210)固定安装在第二转轴(211)上,第二转轴顶板(207)固定安装在第二转轴(211)外侧端,通过舵机(203)和步进电机(208)协同工作带动第二转轴顶板(207)进而带动清洁机构(3)进行多角度移动;所述清洁机构(3)包括第一气缸(301)、滑轨连接块(302)、滑轨(303)、滑块(304)、清洁圆盘(306)、清洁机构旋转电机固定板(307)、清洁机构旋转电机(308)、第二皮带轮(309),所述滑轨(303)与滑块(304)滑动连接,所述滑轨(303)与所述滑轨连接块(302)转动连接;

所述滑轨连接块(302)与所述第二转轴顶板(207)固定连接;所述滑块(304)与清洁机构旋转电机固定板(307)转动连接;清洁机构旋转电机(308)固定安装在所述清洁机构旋转电机固定板(307)上,第二皮带轮(309)转动安装在清洁机构旋转电机固定板(307)上,清洁机构旋转电机(308)上设有皮带轮,皮带轮与第二皮带轮(309)通过第二皮带(310)连接;所述清洁圆盘(306)固定安装在第二皮带轮(309)外侧端;

清洗机构(4)包括: 清洁带(402),所述清洁带(402)固定安装在传送带上,传送带安装在传送带轴(401)上; 清洁带电机(404),第三皮带(406)安装在清洁带电机(404)和传送带轴(401)上;所述清洁带电机(404)和传送带轴(401)通过第三皮带(406)传递动力。

2.根据权利要求1所述的一种广告牌清洁车,其特征在于,所述舵机(203)和第一转轴(201)通过皮带传递动力。

3.根据权利要求1所述的一种广告牌清洁车,其特征在于,步进电机(208)和第二转轴(211)通过齿轮传输动力。

4.根据权利要求1所述的一种广告牌清洁车,其特征在于,在滑轨(303)上面设有驱动机构来驱动滑块(304)移动。

5.根据权利要求1所述的一种广告牌清洁车,其特征在于,第二气缸(305)与第二转轴顶板(207)转动连接,第二气缸(305)活塞杆端部与所述清洁机构旋转电机固定板(307)转动连接。

6.根据权利要求1所述的一种广告牌清洁车,其特征在于,清洁机构旋转电机(308)和清洁圆盘(306)通过皮带轮传输动力。

7.根据权利要求1所述的一种广告牌清洁车,车体(1)包括:车体主体(101),在所述车体主体(101)上面安装有第一轴承座(102)和行走机构(106),所述行走机构(106)位置在车体主体(101)下面,用于驱动机器行走;

在所述车体主体(101)上面设有清洗槽(103),所述清洗槽(103)用于存放清水来清洗清洁圆盘(306),在清洗槽(103)里面设有漏水孔;

在所述车体主体(101)上面设有连接板(104),所述连接板(104)用于安装放水开关(5);

在所述车体主体(101)上面设有储水池(105)和控制系统。

8.根据权利要求7所述的一种广告牌清洁车,其特征在于,放水开关(5)包括:放水杆(501),在放水杆(501)上面设有两个水孔胶皮挡圈(505);

挡水板(504),固定安装在放水杆(501)上,定位杆(502),安装在连接板(104)上,在连接板(104)和挡水板(504)中间安装有弹簧(503)。
