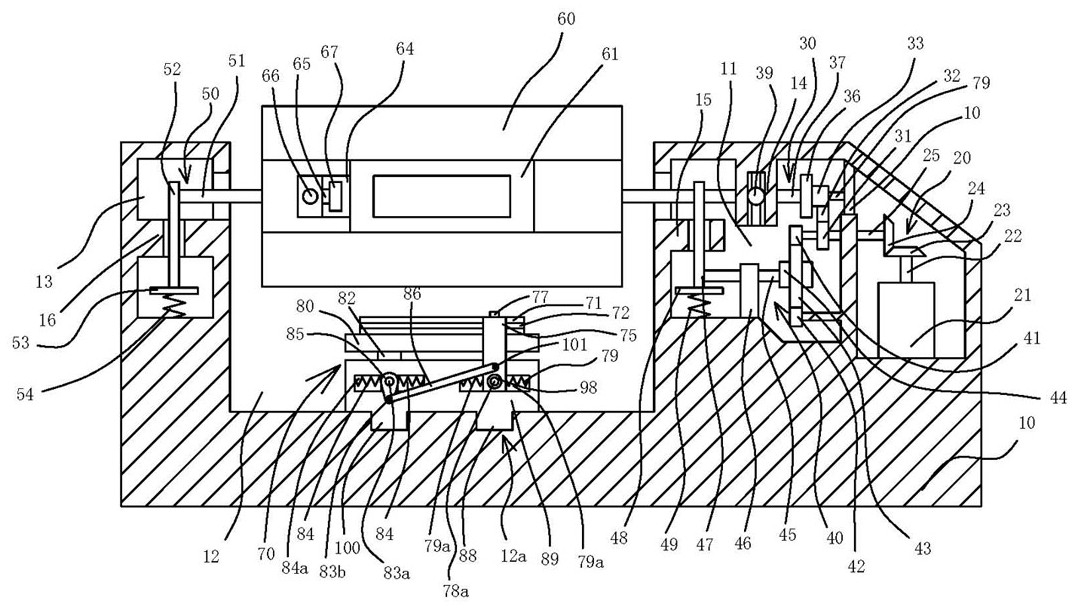

1.一种滚筒式抛光机，包括机箱（10），其特征在于：所述机箱（10）一端设有右空腔（11），所述机箱（10）设有工作台（12），所述机箱（10）另一端设有左空腔（13），所述右空腔（11）设有动力机构（20），所述动力机构（20）连接有传动机构（30），所述传动机构（30）另一端伸出所述右空腔（11）延伸至所述工作台（12）内，所述传动机构（30）另一端设有滚筒（60），所述滚筒（60）另一端设有支撑所述滚筒（60）的辅助机构（50），所述辅助机构（50）另一端延伸至所述左空腔（13）内，所述传动机构（30）一端连接有可提供上下震动运动的震动机构（40），所述震动机构（40）另一端连接至所述动力机构（20），所述工作台（12）内设有能使成品和抛光材料分离的分离机构（70），所述分离机构（70）位于所述滚筒（60）的下方，所述动力机构（20）包括电动机一（21），所述电动机一（21）设于所述右空腔（11）内壁，所述电动机一（21）连接有动力轴（22），所述动力轴（22）另一端连接有锥齿轮一（23），所述锥齿轮一（23）与所述动力轴（22）螺纹旋合，所述锥齿轮一（23）一侧设有锥齿轮二（24），所述锥齿轮二（24）与所述锥齿轮一（23）啮合，所述锥齿轮二（24）内连接有主动轴（25），所述主动轴（25）与所述锥齿轮二（24）螺纹旋合，所述主动轴（25）通过轴承一（90）与所述机箱（10）可转动连接，所述主动轴（25）中间连接有所述传动机构（30），所述主动轴（25）另一端连接有所述震动机构（40），所述传动机构（30）包括带轮一（31），所述带轮一（31）设于所述主动轴（25）一端，所述带轮一（31）外端套设有传动带一（32），所述传动带一（32）另一端设有带轮（33），所述带轮（33）内连接有固定轴（34），所述固定轴（34）通过轴承二（91）和轴承三（92）与所述机箱（10）可转动连接，所述带轮（33）另一端套设有传动带二（35），所述传动带二（35）另一端套设有带轮二（36），所述带轮二（36）内连接有传动轴一（37），所述传动轴一（37）上设有卡件（38），所述卡件（38）通过轴承四（93）与所述传动轴一（37）可转动连接，所述卡件（38）头部为球体（39），所述右空腔（11）内部设有弧形滑槽（14），所述球体（39）卡入所述弧形滑槽（14）内并能够相对滑动，所述传动轴一（37）上连接有所述震动机构（40），所述传动轴一（37）另一端延伸至所述工作台（12）并与所述滚筒（60）相连。

2.根据权利要求1所述的一种滚筒式抛光机，其特征在于：所述震动机构（40）包括带轮三（41），所述带轮三（41）设于所述主动轴（25）一端，所述带轮三（41）外端套设有传动带三（43），所述传动带三（43）另一端套设有带轮四（42），所述带轮三（41）和所述带轮四（42）之间设有滚轮（44），所述滚轮（44）位于所述传动带三（43）内，所述滚轮（44）内连接有传动轴二（45），所述传动轴二（45）上设有凸轮一（46），所述凸轮一（46）外端在旋转至下方时将与所述右空腔（11）底端接触，所述传动轴二（45）另一端设有连杆一（47），所述连杆一（47）下端设有固定板一（48），所述固定板一（48）与所述右空腔（11）底端之间设有弹簧一（49），所述机箱（10）内壁设有平台一（15），所述连杆一（47）穿过所述平台一（15）与所述传动轴一（37）连接，所述连杆一（47）通过轴承五（94）与所述传动轴一（37）可转动连接。

3.根据权利要求1所述的一种滚筒式抛光机，其特征在于：所述滚筒（60）设有中间开口（61），所述开口（61）内壁设有滑槽一（62），所述滑槽一（62）一端设有通孔（63），所述通孔（63）延伸至所述开口（61）外端，所述滑槽一（62）内设有挡板（64），所述挡板（64）一端设有空腔一（65），所述空腔一（65）内设有按钮（66），所述按钮（66）和所述空腔一（65）之间设有若干弹簧（68），所述按钮（66）一端设有凸块（67），当所述挡板（64）固定在所述滑槽一（62）内时，所述凸块（67）位于所述通孔（63）内，当所述挡板（64）在所述滑槽一（62）内滑动时，所述凸块（67）位于所述通孔（63）外端。

4.根据权利要求1所述的一种滚筒式抛光机，其特征在于：所述辅助机构（50）包括传动轴三（51），所述传动轴三（51）一端与所述滚筒（60）相连，所述传动轴三（51）另一端延伸至所述左空腔（13）内并设有连杆二（52），所述连杆二（52）通过轴承六（95）与所述传动轴三（51）可转动连接，所述机箱（10）内壁设有平台二（16），所述连杆二（52）另一端穿过所述平台二（16）并设有固定板二（53），所述固定板二（53）与所述左空腔（13）内壁之间设有弹簧二（54）。

5.根据权利要求1所述的一种滚筒式抛光机，其特征在于：所述分离机构（70）包括底座（89），所述底座（89）设于所述工作台（12）内壁，所述底座（89）一侧设有滑块一（88），所述工作台（12）内壁设有导轨（12a），所述滑块一（88）设于所述导轨（12a）内，所述底座（89）一端设有空腔二（84a），所述空腔二（84a）内设有滑块二（83），所述滑块二（83）两端与所述空腔二（84a）内壁之间设有弹簧三（84），所述滑块二（83）内连接有传动轴四（83a），所述传动轴四（83a）通过轴承七（96）与所述滑块二（83）可转动连接，所述传动轴四（83a）一端设有电动机二（87），所述传动轴四（83a）另一端设有凸轮二（85），所述凸轮二（85）外端设有连杆三（86），所述连杆三（86）通过销一（100）与所述凸轮二（85）可转动连接，所述滑块二（83）上端设有支架一（82），所述支架一（82）一端套设有下托盘（80），所述下托盘（80）内设有筛网一（81），所述底座（89）另一端设有空腔三（79a），所述空腔三（79a）内设有滑块三（78），所述滑块三（78）两端与所述空腔三（79a）内壁之间设有弹簧四（79），所述滑块三（78）内连接有传动轴五（78a），所述传动轴五（78a）通过轴承八（97）与所述滑块三（78）可转动连接，所述传动轴五（78a）两端设有支架二（75），所述支架二（75）通过轴承九（98）与所述传动轴五（78a）可转动连接，所述连杆三（86）通过销二（101）与所述支架二（75）可转动连接，所述支架二（75）位于所述下托盘（80）外端，所述支架二（75）一端内侧各设有若干滑块四（76），所述滑块四（76）之间设有上托盘（71），所述上托盘（71）位于所述下托盘（80）上方，所述上托盘（71）两端各设有滑槽二（72），所述滑块四（76）位于所述滑槽二（72）内且可左右滑动，当所述分离机构（70）处于工作状态时，所述滑块四（76）通过销三（77）固定于所述滑槽二（72）内，所述上托盘（71）内设有筛网二（73）。
