专利号: 2019111245842
申请人: 清远市榕兴新型环保建材有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

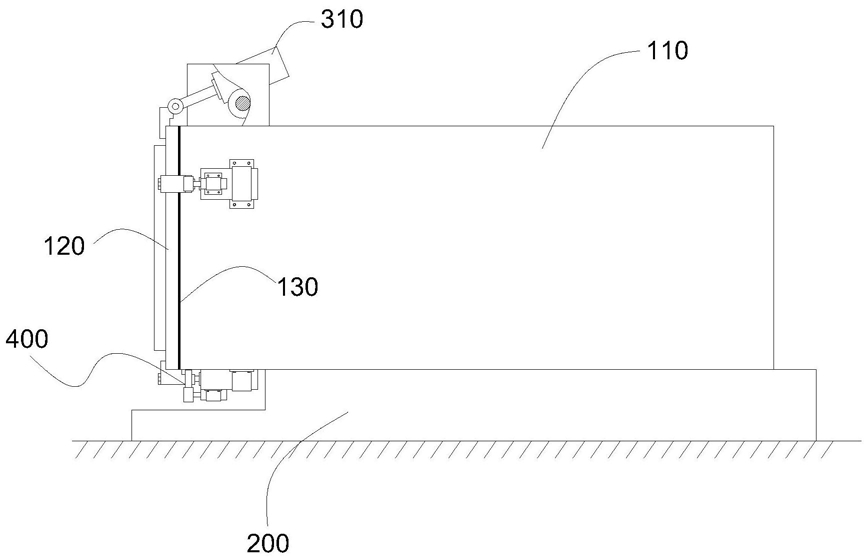

1.一种环保砖蒸压生产设备,包括蒸压箱(110)及设于所述蒸压箱(110)开口处的箱盖(120),其特征在于:

所述蒸压箱(110)通过支撑座(200)安装在地面上,使所述箱盖(120)及所述蒸压箱(110)的连接处离地;所述蒸压箱(110)的顶部固定安装有第一液压缸(310),所述第一液压缸(310)带动所述箱盖(120)的开启及闭合;

所述蒸压箱(110)的开口处外壁安装有多个锁紧机构(400),所述锁紧机构(400)用于加固所述箱盖(120)与所述蒸压箱(110)的连接及紧密性,所述锁紧机构(400)上设有压块(410),所述压块(410)转动、实现脱离或进入所述箱盖(120)的按压环位置;所述压块(410)沿所述蒸压箱(110)的开口的纵向延伸方向移动、实现对所述箱盖(120)的压紧及松开;

所述锁紧机构(400)包括第二液压缸(420),所述第二液压缸(420)通过第一压件(510)固定安装在所述蒸压箱(110)上,所述第二液压缸(420)的活塞杆(421)端部与所述压块(410)连接;

所述第二液压缸(420)上通过第二压件(520)固定安装有驱动电机(430),所述驱动电机(430)带动所述压块(410)绕所述第二液压缸(420)的活塞杆(421)转动;

所述压块(410)包括柱体(411)及固定设于所述柱体(411)一端的凸块(412),所述柱体(411)上设有贯穿两端的通孔(413),所述通孔(413)远离所述凸块(412)的一端内壁固定设有卡位环(414),所述卡位环(414)的内径与所述活塞杆(421)直径相适配,所述活塞杆(421)的端部固定设有卡块(415),所述卡块(415)与所述通孔(413)的内径相适配,所述通孔(413)处还设有压柱(416),所述压柱(416)与所述通孔(413)螺纹连接配合、且所述压柱(416)靠近所述卡位环(414)的一端延伸至靠近所述卡块(415)一侧;所述柱体(411)的外壁固定设有第一齿轮(417),所述驱动电机(430)的输出轴上固定设有第二齿轮(431),所述第二齿轮(431)与所述第一齿轮(417)啮合传动。

2.根据权利要求1所述的一种环保砖蒸压生产设备,其特征在于:所述通孔(413)远离所述卡位环(414)一端的内壁设有内螺纹,所述压柱(416)对应所述内螺纹设有外螺纹,所述压柱(416)与所述通孔(413)通过螺纹连接配合。

3.根据权利要求1所述的一种环保砖蒸压生产设备,其特征在于:所述压柱(416)远离所述卡位环(414)的一端固定设有螺头(418),所述螺头(418)的外径大于所述通孔(413)的直径,所述卡块(415)到所述通孔(413)远离所述卡位环(414)端口的距离大于所述压柱(416)的长度。

4.根据权利要求1所述的一种环保砖蒸压生产设备,其特征在于:所述柱体(411)、所述凸块(412)为一体结构。

5.根据权利要求1所述的一种环保砖蒸压生产设备,其特征在于:所述锁紧机构(400)的数量为3,三锁紧机构(400)呈等边三角形分布,其中一锁紧机构(400)位于所述蒸压箱(110)开口的底部中心位置。

6.根据权利要求1所述的一种环保砖蒸压生产设备,其特征在于:所述蒸压箱(110)的开口边缘固定设有密封圈(130)。
