专利号: 201911124808X
申请人: 东莞合安机电有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-07-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

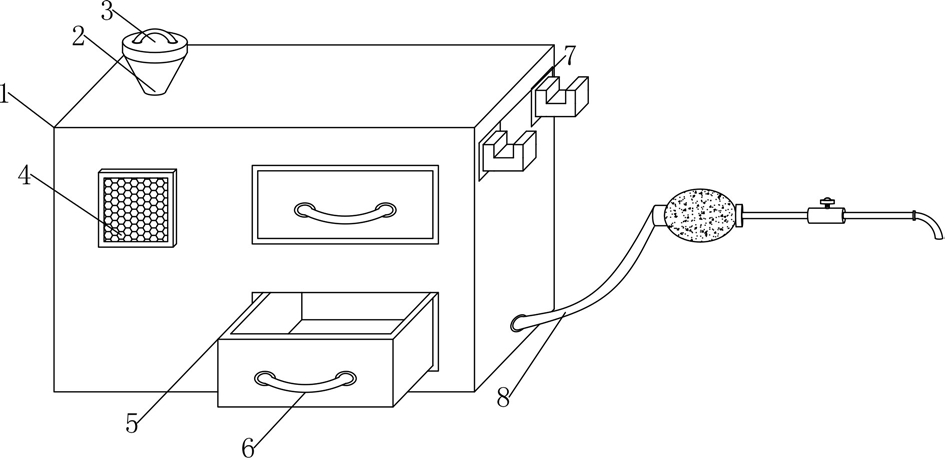

1.一种泌尿外科尿道冲洗装置,包括装置主体(1)、储液仓(9)和储液囊(19),其特征在于:所述装置主体(1)的内部一侧固定连接有储液仓(9),所述储液仓(9)的外壁与装置主体(1)的内壁相连,所述装置主体(1)的另一侧固定连接有储液囊(19),所述储液囊(19)的一侧与装置主体(1)的另一侧相连;所述储液仓(9)的底部固定连接有电磁阀(10),所述电磁阀(10)的顶部与储液仓(9)的底部相连,所述电磁阀(10)的底部固定连接有导管(11),所述导管(11)的顶部与电磁阀(10)的底部相连,所述导管(11)的底部固定连接有冲洗泵(12),所述冲洗泵(12)的顶部与导管(11)的底部相连,所述装置主体(1)的内部另一侧固定连接有出液口(13),所述出液口(13)与装置主体(1)的内壁相连,所述储液仓(9)的外壁固定连接有加热板(17),所述加热板(17)的一侧与储液仓(9)的外壁相连,所述装置主体(1)的内壁固定连接有通风小孔(14),所述通风小孔(14)的内壁与装置主体(1)的内壁相连,所述通风小孔(14)的一侧固定连接有电机(15),所述电机(15)的另一侧与通风小孔(14)的一侧相连,所述电机(15)的一侧活动连接有散热风扇(16),所述散热风扇(16)的另一侧与电机(15)的一侧相连,所述装置主体(1)的另一侧嵌入连接有软导管(8),所述软导管(8)的一侧与装置主体(1)的内壁相连;所述储液囊(19)的内壁紧密贴合有防污染层(20),所述防污染层(20)的内壁与储液囊(19)的内壁相连,所述储液囊(19)的一侧固定连接有第一螺母(18),所述第一螺母(18)的另一侧与储液囊(19)的一侧相连,所述储液囊(19)的另一侧固定连接有第二螺母(21),所述第二螺母(21)的一侧与储液囊(19)的另一侧相连,所述第二螺母(21)的内壁紧密贴合有输液长管(22),所述输液长管(22)的外壁与第二螺母(21)的内壁相连,所述输液长管(22)的一侧固定连接有调节装置(23),所述调节装置(23)的另一侧与输液长管(22)的一侧相连,所述调节装置(23)的内部顶部固定连接有第三螺母(25),所述第三螺母(25)的内壁与调节装置(23)的内壁相连,所述第三螺母(25)的内壁紧密贴合有螺栓(26),所述螺栓(26)的外壁与第三螺母(25)的内壁相连,所述螺栓(26)的顶部固定连接有旋钮(27),所述旋钮(27)的底部与螺栓(26)的顶部相连,所述螺栓(26)的底部固定连接有调节块(24),所述调节块(24)的顶部与螺栓(26)的底部相连;所述输液长管(22)的中间部位内壁顶部固定连接有防回流板(30),所述防回流板(30)的顶部与输液长管(22)的内壁相连,所述防回流板(30)的底部的内周壁紧密贴合有活动杆(31),所述活动杆(31)的顶部与防回流板(30)的底部相连,活动杆(31)的两端均固定连接有防回流块(33),两个防回流块与活动杆组成一个工字形构件,弹簧(32)的一侧与位于左边的防回流块(33)固定连接,另一侧与所述防回流板(30)的底部的侧壁固定连接,所述输液长管(22)的另一侧固定连接有第四螺母(28),所述第四螺母(28)的内壁与输液长管(22)的内壁相连,所述第四螺母(28)的内壁紧密贴合有输液短管(29),所述输液短管(29)的顶部与第四螺母(28)的内壁相连;所述装置主体(1)的顶部固定连接有进液口(2),所述进液口(2)的底部与装置主体(1)的顶部相连;所述进液口(2)的顶部紧密贴合有顶盖(3),所述顶盖(3)的底部与进液口(2)的顶部相连;所述装置主体(1)的另一侧顶部紧密焊接有冲洗设备放置区(7),所述冲洗设备放置区(7)的一侧与装置主体(1)的另一侧相连;所述装置主体(1)的正面一侧固定连接有防尘网(4),所述防尘网(4)的背面与装置主体(1)的正面相连;所述储液仓(9)底部的电磁阀(10),电磁阀(10)底部的导管(11),导管(11)底部的冲洗泵(12),装置主体(1)内部另一侧的出液口(13),储液仓(9)外壁的加热板(17),装置主体(1)内壁的通风小孔(14),通风小孔(14)一侧的电机(15),电机(15)一侧的散热风扇(16),装置主体(1)另一侧的软导管(8)共同组成储存机构;所述储液囊(19)内壁的防污染层(20),储液囊(19)一侧的第一螺母(18),储液囊(19)另一侧的第二螺母(21),第二螺母(21)内壁的输液长管(22),输液长管(22)一侧的调节装置(23),调节装置(23)内部顶部的第三螺母(25),第三螺母(25)内壁的螺栓(26),螺栓(26)顶部的旋钮(27),螺栓(26)底部的调节块(24)共同组成调节机构;所述输液长管(22)中间部位内壁顶部的防回流板(30),防回流板(30)底部一侧的弹簧(32),防回流板(30)底部的活动杆(31),弹簧(32)一侧的防回流块(33),输液长管(22)另一侧的第四螺母(28),第四螺母(28)内壁的输液短管(29)共同组成防回流机构。

2.据权利要求1所述的一种泌尿外科尿道冲洗装置,其特征在于:所述装置主体(1)的正面另一侧活动连接有储物盒(5),所述储物盒(5)的背面与装置主体(1)的正面相连。

3.根据权利要求2所述的一种泌尿外科尿道冲洗装置,其特征在于:所述储物盒(5)的正面紧密焊接有把手(6),所述把手(6)的背面与储物盒(5)的正面相连。
