1.一种高强度钛合金的金相腐蚀剂，其特征在于，以体积份计，包括以下组分：氢氟酸4～5份，浓硝酸12～14份，稀盐酸5～8份，双氧水0.24～0.4份和水60份。

2.如权利要求1所述的金相腐蚀剂，其特征在于，所述氢氟酸的质量浓度≥40％。

3.如权利要求1所述的金相腐蚀剂，其特征在于，所述浓硝酸的质量浓度为65％～

68％。

4.如权利要求1所述的金相腐蚀剂，其特征在于，所述稀盐酸的质量浓度为10％；

所述双氧水的质量浓度为30％。

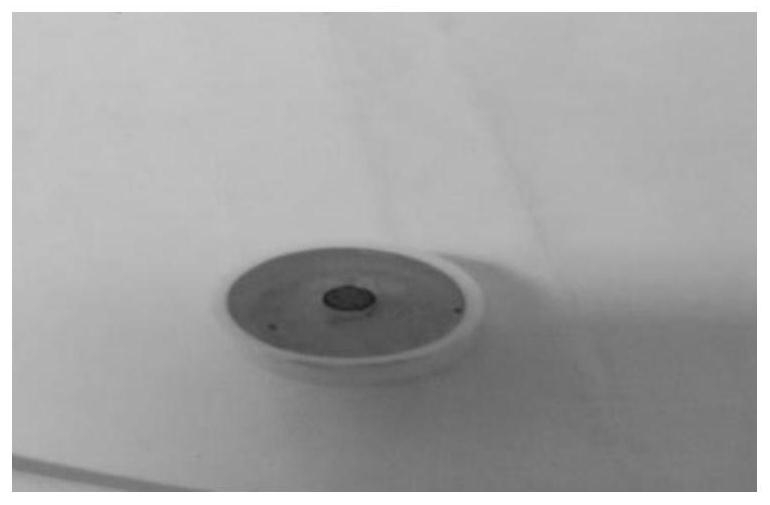

5.一种高强度钛合金金相试样的制备方法，其特征在于，包括以下步骤：将高强度钛合金依次进行冷镶嵌、抛光和腐蚀，得到所述高强度钛合金金相试样；

所述腐蚀的过程采用的腐蚀剂优选为权利要求1～4任一项所述的金相腐蚀剂；

所述高强度钛合金为TB17。

6.如权利要求5所述的制备方法，其特征在于，所述冷镶嵌的镶嵌料为XBH-30亚克力粉和XBH-30金相镶嵌固化剂的混合物；

所述XBH-30亚克力粉和XBH-30金相镶嵌固化剂的质量比为10:8。

7.如权利要求5所述的制备方法，其特征在于，所述冷镶嵌的镶嵌料为HY604-Y亚克力粉和HY604-Y固化剂的混合物；

所述HY604-Y亚克力粉和HY604-Y固化剂的质量比为1.4:1。

8.如权利要求6所述的制备方法，其特征在于，所述抛光采用的抛光液为二氧化硅抛光液；

所述二氧化硅抛光液中的二氧化硅的粒径为50nm。

9.如权利要求6所述的制备方法，其特征在于，所述抛光采用的抛光液为金刚石研磨膏；

所述金刚石研磨膏的型号为W1.5。

10.如权利要求5或8或9所述的制备方法，其特征在于，进行所述抛光前，还包括将冷镶嵌后得到的物料依次用400#、800#、1000#、1200#、1500#和2000#的水磨砂纸进行打磨。
