专利号: 2019111282447
申请人: 利辛县宝隆橡塑密封件有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

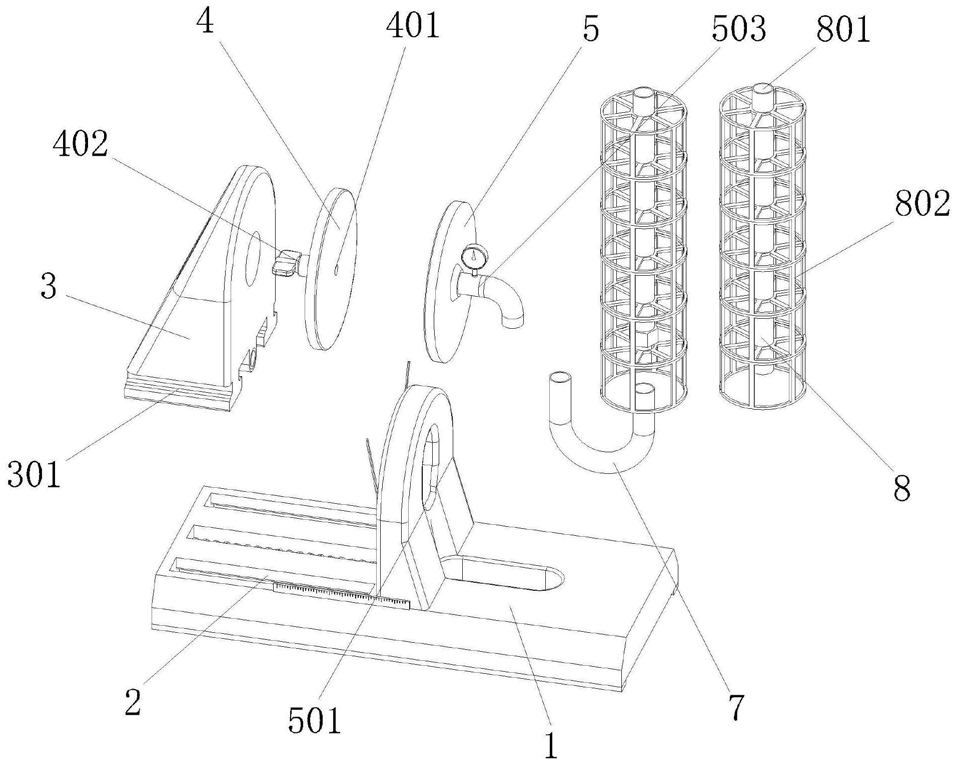

1.一种橡胶密封圈用密封性测试装置,其特征在于,包括:

底座,中间设置有两条相互水平的滑槽;

移动座,中间设置有螺套,通过底部设置的连接滑座与所述滑槽相连接,可以通过所述滑槽与所述底座滑动连接;

移动贴附板,设置于所述移动座的正面,中间设置有圆形结构的排压口,所述排压口的一侧设置有高压阀;

固定贴附板,设置于所述移动贴附板的对侧,与所述移动贴附板同为圆形结构,通过后侧设置的固定座与所述底座固定连接,中间设置有圆形结构的充压孔,所述充压孔的一侧连接有充压管道,所述充压管道的中间设置有压力计;

U型连通管,设置于所述充压管道的外侧,与所述充压管道相连通;

加压竖管,设置于所述U型连通管的另一端,与所述U型连通管相连通,顶端设置有连通口,外侧设置有固定架。

2.根据权利要求1所述的橡胶密封圈用密封性测试装置,其特征在于,所述连接滑座与所述滑槽之间尺寸相吻合,所述移动座的水平中心线与所述底座的水平中心线之间相互平行。

3.根据权利要求1所述的橡胶密封圈用密封性测试装置,其特征在于,所述螺套的内侧嵌套设置有螺杆,所述螺杆的一端连接有电机,所述螺杆的水平中心线与所述滑槽的水平中心线之间相互平行。

4.根据权利要求1所述的橡胶密封圈用密封性测试装置,其特征在于,所述移动贴附板的外侧面与所述固定贴附板的外侧面之间相互平行,所述移动贴附板的水平中心线与所述固定贴附板的水平中心线位于同一直线上。

5.根据权利要求1所述的橡胶密封圈用密封性测试装置,其特征在于,所述排压口的水平中心线与所述充压孔的水平中心线位于同一直线上。

6.根据权利要求1所述的橡胶密封圈用密封性测试装置,其特征在于,所述固定贴附板的下方设置有连接轴,所述连接轴的外侧依次嵌套设置有两个连接套环,所述连接套环的上方均连接有夹持杆,所述夹持杆通过所述连接套环与所述连接轴转动连接。

7.根据权利要求1所述的橡胶密封圈用密封性测试装置,其特征在于,所述连接轴的竖直中心线与所述固定贴附板的竖直中心线位于同一直线上,所述夹持杆之间关于连接轴的竖直中心线互相对称。

8.根据权利要求7所述的橡胶密封圈用密封性测试装置,其特征在于,所述充压管道通过所述U型连通管与所述加压竖管相连通。

9.根据权利要求7所述的橡胶密封圈用密封性测试装置,其特征在于,所述加压竖管的竖直中心线与所述U型连通管的竖直中心线之间相互平行,所述加压竖管的竖直中心线与所述充压管道的水平中心线之间相互垂直。
