专利号: 2019111287737
申请人: 新昌县哈坎机械配件厂
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

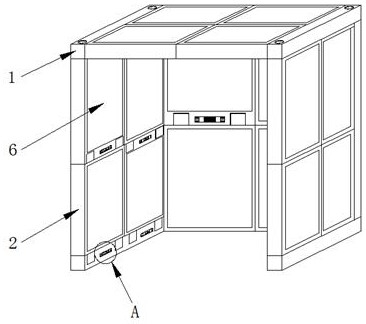

1.一种建筑保温隔热机构,包括固定立柱(1),所述固定立柱(1)设置有四组,并且相邻两组固定立柱(1)之间活动连接有固定框(2),其特征在于:所述固定框(2)顶部的两侧均固定连接有连接块(3),并且固定框(2)底部的两侧均开设有与连接块(3)相适配的第一连接槽(4),所述连接块(3)的表面与第一连接槽(4)的内部活动连接,所述固定立柱(1)一侧的正面与背面均开设有与连接块(3)相适配的第二连接槽(5),并且连接块(3)的表面与第二连接槽(5)的内部活动连接,所述固定框(2)的内部开设有第一安装槽(7),并且第一安装槽(7)内壁的一侧滑动连接有第一限位杆(8),所述第一限位杆(8)的一端与连接块(3)的内部活动连接,所述连接块(3)的内部开设有限位孔(9),并且第一限位杆(8)的表面与限位孔(9)的内壁滑动连接,所述第一安装槽(7)内壁的顶部与底部之间滑动连接有第一活动块(10),并且第一活动块(10)的顶部与底部均固定连接有第一滑块(11),所述第一安装槽(7)内壁的顶部与底部均开设有与第一滑块(11)相适配的第一滑槽(12),并且第一滑块(11)的表面与第一滑槽(12)的内壁滑动连接,所述第一活动块(10)的一侧与第一限位杆(8)的一端固定连接,所述第一安装槽(7)内壁的一侧固定连接有第一固定板(13),并且第一限位杆(8)的表面与第一固定板(13)的内部滑动连接,所述第一固定板(13)的一侧固定连接有第一弹簧(14),并且第一弹簧(14)的一端与第一活动块(10)的一侧固定连接,所述第一活动块(10)的顶部固定连接有第二滑块(15),并且第二滑块(15)的顶部固定连接有第二活动块(16),所述固定框(2)的一侧开设有与第二活动块(16)相适配的第一活动槽(17),并且第一活动槽(17)内壁的底部开设有与第二滑块(15)相适配的第二滑槽(18);所述第二滑槽(18)内壁的两侧之间固定连接有滑杆(19),并且第二滑块(15)的内部与滑杆(19)的表面滑动连接,所述第二滑块(15)位于第二滑槽(18)的内部设置有两组,并且两个第二滑块(15)相对的一侧之间固定连接有第二弹簧(20),所述第二弹簧(20)的内壁与滑杆(19)的表面滑动连接;

所述固定立柱(1)的内部开设有第二安装槽(21),并且第二安装槽(21)内壁顶部与底部之间的两侧均滑动连接有第三活动块(22),两个所述第三活动块(22)相背离的一侧均固定连接有第二限位杆(23),两个所述第二限位杆(23)的一端均贯穿第二安装槽(21)与第二连接槽(5)并延伸至第二连接槽(5)的内部,并且两个第二限位杆(23)的表面均与限位孔(9)的内壁滑动连接;所述第二安装槽(21)内壁顶部与底部之间的两侧均固定连接有第二固定板(24),两个所述第二限位杆(23)的表面分别与两个第二固定板(24)的内部滑动连接,两个所述第三活动块(22)的顶部均固定连接有第三滑块(25),并且固定立柱(1)的内部开设有与第三滑块(25)相适配的第三滑槽(26),两个所述第三滑块(25)的顶部均固定连接有第四活动块(27),并且固定立柱(1)的内部开设有与第四活动块(27)相适配的第二活动槽(28),所述第四活动块(27)的表面与第二活动槽(28)的内壁滑动连接;

所述固定框(2)的内部设置有保温板(6),并且保温板(6)包括第一基材层(61)、第二基材层(62)、保温层(63)、隔热层(64)、第一反光膜(65)与第二反光膜(66),所述第一基材层(61)的底部通过粘结剂与保温层(63)的顶部粘合,并且保温层(63)远离第一基材层(61)的一侧通过粘结剂与隔热层(64)的顶部粘合,所述隔热层(64)远离保温层(63)的一侧通过粘结剂与第二基材层(62)的顶部粘合,所述第一基材层(61)的顶部通过粘结剂与第一反光膜(65)的底部粘合,并且第二基材层(62)的底部通过粘结剂与第二反光膜(66)的顶部粘合。

2.根据权利要求1所述的一种建筑保温隔热机构的应用,其特征在于:首先将四组固定立柱(1)通过固定螺栓固定在建筑内部的四角,在进行固定框(2)安装的时候,将两个第四活动块(27)进行相向运动,利用第四活动块(27)带动第二安装槽(21)中的第三活动块(22)进行运动,通过第三活动块(22)带动第二限位杆(23)的一端进入第二安装槽(21)中,然后将固定框(2)上的两个连接块(3)插入固定立柱(1)内部的两个第二连接槽(5)中,放开第四活动块(27),在第三弹簧(32)、第一活动柱(29)与第二活动柱(30)的配合作用下,使第三活动块(22)推动第二限位杆(23)进入连接块(3)内部的限位孔(9)中,完成对固定框(2)与固定立柱(1)之间的固定安装,将固定框(2)内部的两个第二活动块(16)进行相向运动,通过第二活动块(16)带动第一安装槽(7)内部的第一活动块(10)进行运动,利用第一活动块(10)带动第一限位杆(8)进入第一安装槽(7)中,然后将固定框(2)一侧的两个连接块(3)插入第一连接槽(4)中,松开第二活动块(16),在第一弹簧(14)的弹性作用下,带动第一限位杆(8)进入连接块(3)内部的限位孔(9)中,完成对固定框(2)与固定框(2)之间的安装,通过聚酯发泡板的设置,能够增强建筑物的防水和保温隔热效果,通过第一反光膜(65)与第二反光膜(66)的使用,室内的热辐射会被第一基材层(61)与第二基材层(62)上的第一反光膜(65)与第二反光膜(66)反射回去,从而使得室内的热辐射不会外泄,以达到保温隔热的目的,增强了建筑整体的保温隔热效果。
