专利号: 2019111294745
申请人: 利辛县宝隆橡塑密封件有限责任公司
专利类型:发明专利
专利状态:无效专利
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2023-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

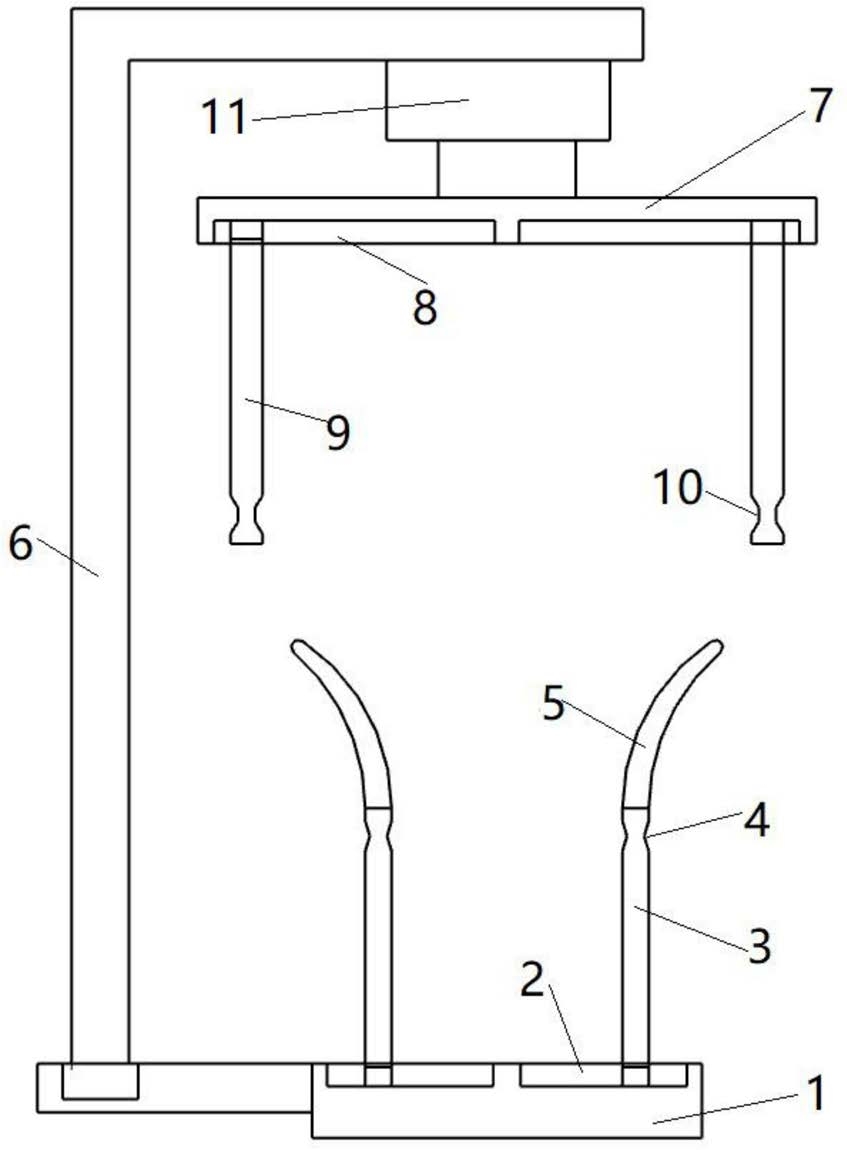

1.一种橡胶密封圈固定装置,其特征在于,包括基座(1),所述基座(1)上设置有多个第一连接杆(3),相邻的两个所述第一连接杆(3)之间的间距相同,每个所述第一连接杆(3)的轴线与所述基座(1)的中心轴线之间的距离相同,所述第一连接杆(3)上设置有第一限制组件,所述第一限制组件用于将橡胶密封圈固定限制在第一连接杆(3)上,所述基座(1)一侧设置有移动架(6),所述移动架(6)上连接有顶板(7),所述顶板(7)的下端面上均匀开设有第二滑槽(8),每个所述第二滑槽(8)的轴线与所述顶板(7)的中心轴线相互交叉,每个所述第二滑槽(8)内滑动连接有第二滑块,所述第二滑块下端连接有第二连接杆(9),所述第二连接杆(9)上设置有第二限制组件,所述第二限制组件用于将橡胶密封圈固定限制在第二连接杆(9)上,所述第二滑槽(8)内设置有驱动所述第二滑块滑动的驱动组件。

2.根据权利要求1所述的一种橡胶密封圈固定装置,其特征在于,所述基座(1)内设置有第二电机,所述第二电机的输出端连接有所述移动架(6),所述移动架(6)上端与所述顶板(7)之间通过第三电动伸缩推杆(11)连接。

3.根据权利要求1所述的一种橡胶密封圈固定装置,其特征在于,所述驱动组件包括第二电动伸缩推杆,所述第二电动伸缩推杆的伸缩端连接所述第二滑块。

4.根据权利要求1所述的一种橡胶密封圈固定装置,其特征在于,所述驱动组件包括第一电机,所述电机的输出端连接有丝杠,所述丝杠上螺纹连接有滚珠,所述滚珠与所述第二滑块固定连接。

5.根据权利要求1所述的一种橡胶密封圈固定装置,其特征在于,所述第一限制组件包括多个第一限位槽(4),多个第一限位槽(4)沿着所述第一连接杆(3)的轴线等间距设置,每个所述第一限位槽(4)为圆环槽状。

6.根据权利要求1所述的一种橡胶密封圈固定装置,其特征在于,所述第二限制组件包括多个第二限位块,沿着所述第二连接杆(9)的轴线等间距设置。

7.根据权利要求1所述的一种橡胶密封圈固定装置,其特征在于,所述第二限制组件包括多个第二限位槽(10),多个第二限位槽(10)沿着所述第二连接杆(9)的轴线等间距设置,每个所述第二限位槽(10)为圆环槽状。

8.根据权利要求1所述的一种橡胶密封圈固定装置,其特征在于,所述第一限制组件包括多个第一限位块,多个所述第一限位块沿着所述第一连接杆(3)的轴线等间距设置。

9.根据权利要求1所述的一种橡胶密封圈固定装置,其特征在于,所述基座(1)上均匀布设有第一滑槽(2),所述第一滑槽(2)内滑动连接有第一滑块,所述第一滑块上端连接所述第一连接杆(3),所述第一滑槽(2)内端部设置有与所述第一滑块连接的第四电动伸缩推杆。
