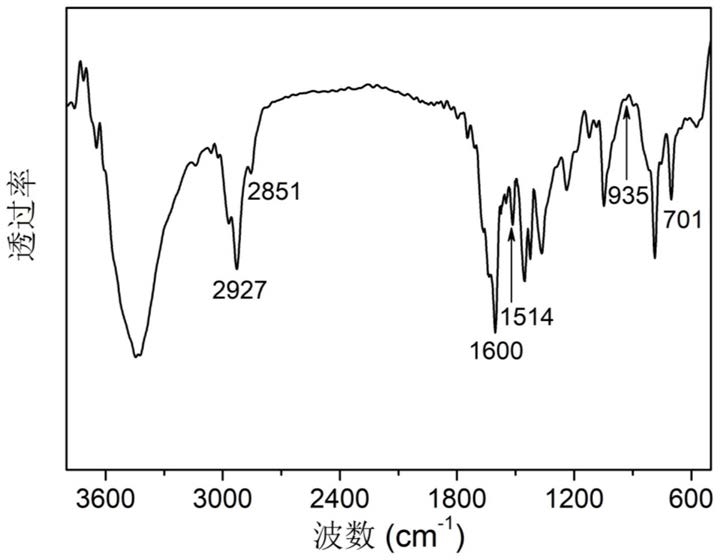

1.一种聚合物负载Cu/TEMPO催化剂的制备方法，其特征在于，其是选用含吡啶基三唑和TEMPO共聚物、含4‑甲氨基吡啶共聚物和水溶性铜盐通过纳米沉淀法制备得到，按照质量百分数计，所述含吡啶基三唑和TEMPO共聚物与所述含4‑甲氨基吡啶共聚物的用量比为(20～40)％：(60～80)％；其中，所述含吡啶基三唑和TEMPO共聚物、所述含4‑甲氨基吡啶共聚物的分子结构式分别为 n、l均为正整数，x、y均为5％～75％，所述含吡啶基三唑和TEMPO共聚物、所述含4‑甲氨基吡啶共聚物的重均分子量均为10000～100000。

2.根据权利要求1所述的聚合物负载Cu/TEMPO催化剂的制备方法，其特征在于，所述水溶性铜盐选自五水硫酸铜、三水硝酸铜和溴化铜中的至少一种。

3.根据权利要求1所述的聚合物负载Cu/TEMPO催化剂的制备方法，其特征在于，所述纳米沉淀法具体包括以下步骤：将所述含吡啶基三唑和TEMPO共聚物、所述含4‑甲氨基吡啶共聚物溶解于有机溶剂中形成混合溶液；将所述混合溶液在搅拌条件下加入到含有OP‑10乳化剂、水溶性铜盐的混合水溶液中，反应得到所述聚合物负载Cu/TEMPO催化剂。

4.根据权利要求3所述的聚合物负载Cu/TEMPO催化剂的制备方法，其特征在于，所述含吡啶基三唑和TEMPO共聚物与所述含4‑甲氨基吡啶共聚物的总质量为所述有机溶剂质量的

1.06％～5.29％；

和/或，所述有机溶剂为二甲基甲酰胺、四氢呋喃和丙酮中的至少一种；

和/或，所述水溶性铜盐的质量为所述混合水溶液质量的0.03％～0.09％；

和/或，所述OP‑10乳化剂的质量为所述混合水溶液质量的0.5％～2.0％。

5.根据权利要求3所述的聚合物负载Cu/TEMPO催化剂的制备方法，其特征在于，所述搅拌的转速为400～1800转/分钟；

和/或，所述反应的温度为15～45℃；

和/或，所述反应的时间为2～12小时。

6.根据权利要求3所述的聚合物负载Cu/TEMPO催化剂的制备方法，其特征在于，在小于

3S的时间内，将所述混合溶液加入到所述混合水溶液中。

7.一种聚合物负载Cu/TEMPO催化剂，其特征在于，其采用如权利要求1至6中任一项所述的聚合物负载Cu/TEMPO催化剂的制备方法制备得到。

8.一种如权利要求7所述的聚合物负载Cu/TEMPO催化剂的应用，其特征在于，所述聚合物负载Cu/TEMPO催化剂用于伯醇的氧化反应。

9.根据权利要求8所述的聚合物负载Cu/TEMPO催化剂的应用，其特征在于，所述聚合物负载Cu/TEMPO催化剂用于苯甲型醇的氧化反应，可选地，氧化反应包括以下步骤：将所述聚合物负载Cu/TEMPO催化剂和苯甲型醇按照质量比12000：54混合，在25～35℃下暴露在空气中反应18～30小时。
