专利号: 2019111303655
申请人: 鲁东大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

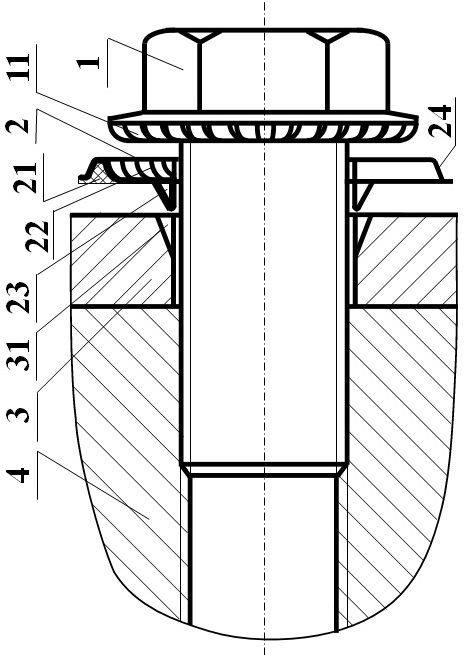

1.一种防松止退可靠的螺钉组件,包含螺钉(1)和垫圈(2),坚固连接通孔连接件(3)和螺孔连接件(4),其特征在于:所述螺钉(1)包含头部和螺杆,穿过垫圈(2)和通孔连接件(3),与螺孔连接件(4)配合,实现通孔连接件(3)与螺孔连接件(4)的坚固连接,并确保防松和止退作用可靠,无防松间隙;

所述螺钉(1)的头部在左端面的外侧带有外凸圆弧面,在所述外凸圆弧面上带有沿着圆周均匀分布的径向凸起(11);

所述垫圈(2)带有弹性密封环(21),并通过密封环(21)与通孔连接件(3)抵接,保护通孔连接件(3)的表面,实现通孔连接件(3)的密封;

所述垫圈(2)在中心带有圆形通孔,在右端面的外侧带有内凹圆弧面,在所述内凹圆弧面上带有沿着圆周均匀分布的径向凹槽(22),并与螺钉(1)的凸起(11)配合,无配合间隙,确保螺钉(1)相对垫圈(2)止动可靠;

所述垫圈(2)在通孔的内壁带有楔形翼片(23),并与通孔连接件(3)过盈配合,无配合间隙,使得垫圈(2)相对通孔连接件(3)止动,确保相对止动可靠;

所述垫圈(2)在外侧带有尖状凸起(25),用于指示翼片(23)在垫圈(2)的圆周位置,指示螺钉(1)是否处于止退状态,指示安装状态,对比不同螺钉(1)的预紧力大小;

所述通孔连接件(3)带有通孔,在所述通孔内壁的右侧带有轴向斜槽(31),并通过所述斜槽(31)与垫圈(2)的翼片(23)过盈配合;

所述斜槽(31)在安装过程中,通过垫圈(2)的翼片(23)挤压成形;

所述通孔连接件(3)在通孔周围的表面上带有外聚标线(32)、圆弧标线(33)和径向标线(34),或其中的一种或两种标线,以标明斜槽(31)位于通孔内壁的圆周位置,标明螺钉(1)是否处于止退状态,也标明安装状态,对比不同螺钉(1)的预紧力大小;

所述垫圈(2)与通孔连接件(3)固定连接,在螺钉(1)拆卸时垫圈(2)不必拆卸。

2.按照权利要求1所述的一种防松止退可靠的螺钉组件,其特征在于:所述螺钉(1)的螺杆为圆柱形结构,带有外螺纹,在右端面与头部固定连接;

所述螺钉(1)的头部为六角柱形结构,在左端带有法兰盘;

所述螺钉(1)的法兰盘在左端面的内侧带有圆环形平面,在左端面的外侧带有外凸圆弧面。

3.按照权利要求1所述的一种防松止退可靠的螺钉组件,其特征在于:所述垫圈(2)在左端面为圆环形平面,在左端面的外沿带有弹性密封环(21);

所述垫圈(2)在右端面的内侧带有圆环形平面,贴合并压紧螺钉(1)的圆环形平面,使得螺钉(1)保持轴向预紧力;

所述垫圈(2)在内凹圆弧面的外沿带有外凸沿(24);

所述外凸沿(24)的内侧面和内凹圆弧面的左侧面,共同包裹并固定连接密封环(21),使得密封环(21)压紧通孔连接件(3)的表面;

所述垫圈(2)在外凸沿(24)的外侧带有尖状凸起(25)。

4.按照权利要求1所述的一种防松止退可靠的螺钉组件,其特征在于:所述斜槽(31)与垫圈(2)的翼片(23)一一对应,轴向倾斜,挤压垫圈(2)的翼片(23),使得斜槽(31)与垫圈(2)的翼片(23)过盈配合。

5.按照权利要求1所述的一种防松止退可靠的螺钉组件,其特征在于:所述外聚标线(32)、圆弧标线(33)和径向标线(34)都与斜槽(31)一一对应,以标明斜槽(31)位于通孔内壁的圆周位置;

所述外聚标线(32)包含相对径向倾斜的两条直线,呈现外侧聚合形状,通过观测垫圈(2)的凸起(25)与外聚标线(32)之间的距离,判断安装状态,判断是否处于止退状态,对比不同螺钉(1)的预紧力大小;

所述圆弧标线(33)为半径大于垫圈(2)半径的圆弧,与通孔连接件(3)的通孔同心,通过观测垫圈(2)的凸起(25)与圆弧标线(33)之间的距离,判断安装状态,判断是否处于止退状态,对比不同螺钉(1)的预紧力大小;

所述径向标线(34)是沿着径向伸展的线段,通过观测径向标线(34)露出垫圈(2)凸起(25)的长度,判断安装状态,判断是否处于止退状态,对比不同螺钉(1)的预紧力大小。

6.按照权利要求1所述的一种防松止退可靠的螺钉组件,其特征在于:所述螺孔连接件(4)带有螺纹孔和内螺纹,并通过所述内螺纹与螺钉(1)螺杆的外螺纹配合,实现通孔连接件(3)与螺孔连接件(4)的坚固连接。
