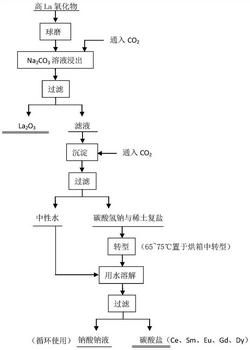

1.一种高La稀土氧化物预分离Ce、Sm、Eu、Gd、Dy的方法，其特征在于，包括如下步骤：S1、配制Na2CO3溶液，把高La稀土氧化物缓慢加入至Na2CO3溶液中；

S2、保温75-85℃，搅拌过程中缓慢通入CO2气体，使pH处于10.5-11.5之间，搅拌；

S3、趁热快速过滤，得到滤渣和浸出液；滤渣为La2O3；

S4、在室温下往步聚S3得到的浸出液中缓慢通入CO2并慢速搅拌，使pH降到8.0后停止通气与搅拌，快速过滤，得到沉淀物；

S5、将步聚S4得到的沉淀物放入烘箱内，在65-75℃下烘24h后，冷却至室温，用水溶解后过滤，得到的滤液为Na2CO3溶液，得到的不溶固相为含有Ce、Sm、Eu、Gd、Dy的碳酸稀土复盐。

2.根据权利要求1所述的高La稀土氧化物预分离Ce、Sm、Eu、Gd、Dy的方法，其特征在于，步骤S1中，将高La稀土氧化物加入至Na2CO3溶液之前，先将高La稀土氧化物用球磨机快速球磨，然后将球磨均匀的高La稀土氧化物加入至Na2CO3溶液。

3.根据权利要求2所述的高La稀土氧化物预分离Ce、Sm、Eu、Gd、Dy的方法，其特征在于，将高La稀土氧化物用球磨机快速球磨使之平均粒度为150-200目。

4.根据权利要求1所述的高La稀土氧化物预分离Ce、Sm、Eu、Gd、Dy的方法，其特征在于，步骤S1中，通过物料计算，加入至Na2CO3溶液中的重稀土总量不超过100g/L。

5.根据权利要求1所述的高La稀土氧化物预分离Ce、Sm、Eu、Gd、Dy的方法，其特征在于，步骤S1中，Na2CO3溶液的浓度为1.7-2.0mol/L。

6.根据权利要求1所述的高La稀土氧化物预分离Ce、Sm、Eu、Gd、Dy的方法，其特征在于，步骤S2中，控制搅拌转速为70r/min。

7.根据权利要求1所述的高La稀土氧化物预分离Ce、Sm、Eu、Gd、Dy的方法，其特征在于，步骤S2中，搅拌时间为90分钟。

8.根据权利要求1所述的高La稀土氧化物预分离Ce、Sm、Eu、Gd、Dy的方法，其特征在于，步骤S4中，搅拌的转速为30r/min。
