专利号: 2019111348783
申请人: 芜湖职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

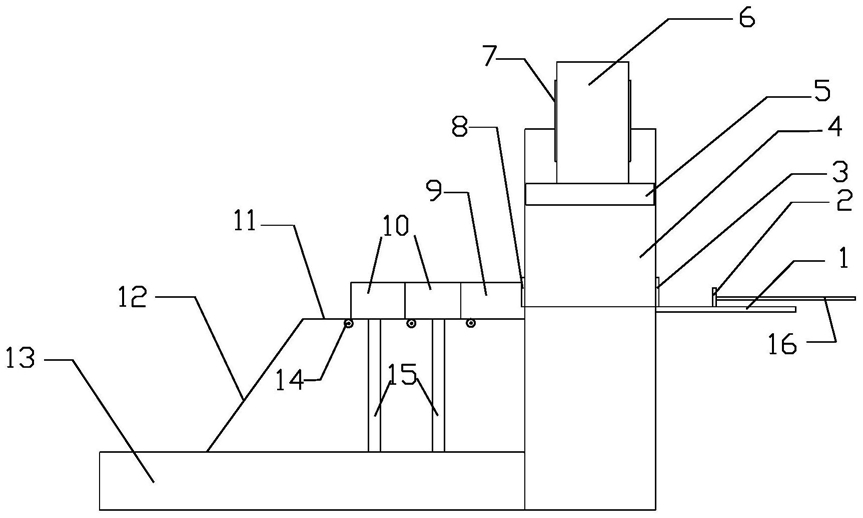

1.一种用于破碎果酒酿造原料的装置,其特征在于,包括输送履带(1)、初步破碎室(4)、振动筛选网(11)、果核收集室(9)、至少两个二次破碎室(10)、果肉收集室(13);所述输送履带(1)连接于所述初步破碎室(4)的进料口(3)以能够向所述初步破碎室(4)输送酿酒果实;所述初步破碎室(4)能够采用挤压将酿酒果实的果肉和果核分离;所述振动筛选网(11)的始端连接于所述初步破碎室(4)的出料口(8),所述振动筛选网(11)的下方设置有果肉收集室(13);倾斜板(12)的顶部连接于所述振动筛选网(11)的末端,所述倾斜板(12)的底部延伸至所述果肉收集室(13)内;

其中,所述振动筛选网(11)为倾斜设置,所述振动筛选网(11)的倾斜方向与果肉的输送方向相垂直;沿着所述果肉的输送方向,所述振动筛选网(11)的倾斜低端的一侧依次设置有果核收集室(9)、至少两个二次破碎室(10);所述二次破碎室(10)的末端通过传送管(15)与所述果肉收集室(13)相连通。

2.根据权利要求1所述的用于破碎果酒酿造原料的装置,其特征在于,所述初步破碎室(4)的顶部设置有贯穿孔,所述初步破碎室(4)内设置有破碎压块(5),所述破碎压块(5)的顶部连接有驱动机构(6),所述驱动机构(6)贯穿所述贯穿孔并能够使得所述破碎压块(5)能够沿着竖直方向往复运动。

3.根据权利要求1所述的用于破碎果酒酿造原料的装置,其特征在于,所述贯穿孔内设置有导向管(7),所述驱动机构(6)贯穿所述导向管(7)。

4.根据权利要求1所述的用于破碎果酒酿造原料的装置,其特征在于,所述驱动机构(6)为气泵或液压泵的驱动杆。

5.根据权利要求1所述的用于破碎果酒酿造原料的装置,其特征在于,所述进料口(3)、出料口(8)位于同一水平面上且位于所述输送履带(1)的上方;所述输送履带(1)两侧的上方设置有导轨,所述导轨内固定有推动杆(16),所述推动杆(16)的前端设置有推板(2),所述推板(2)的底端位于所述输送履带(1)的上方且所述推板(2)能够行进至所述出料口(8)处。

6.根据权利要求1所述的用于破碎果酒酿造原料的装置,其特征在于,所述进料口(3)、出料口(8)上均设置有上下升降门。

7.根据权利要求1所述的用于破碎果酒酿造原料的装置,其特征在于,所述振动筛选网(11)的底部两侧设置有多个固定轴承(14),所述振动筛选网(11)的底部固设有多个固定轴,所述固定轴的两端固定于所述固定轴承(14)内,所述固定轴的端部设置有摆动电机。

8.根据权利要求1所述的用于破碎果酒酿造原料的装置,其特征在于,沿着所述果肉的输送方向,所述二次破碎室(10)内的破碎机构的功率逐渐减小。

9.根据权利要求1所述的用于破碎果酒酿造原料的装置,其特征在于,所述果核收集室(9)、至少两个二次破碎室(10)与振动筛选网(11)之间设置有橡胶皮垫。

10.根据权利要求1所述的用于破碎果酒酿造原料的装置,其特征在于,所述振动筛选网(11)的网孔直径为1-2cm。
