1.多相拉曼检测基底在多相混合溶液中对探针分子检测中的应用，其特征在于，所述探针分子包括罗丹明6G、孔雀石绿和福美双；所述多相混合溶液包括水相和有机相；

所述多相拉曼检测基底制备方法包括：

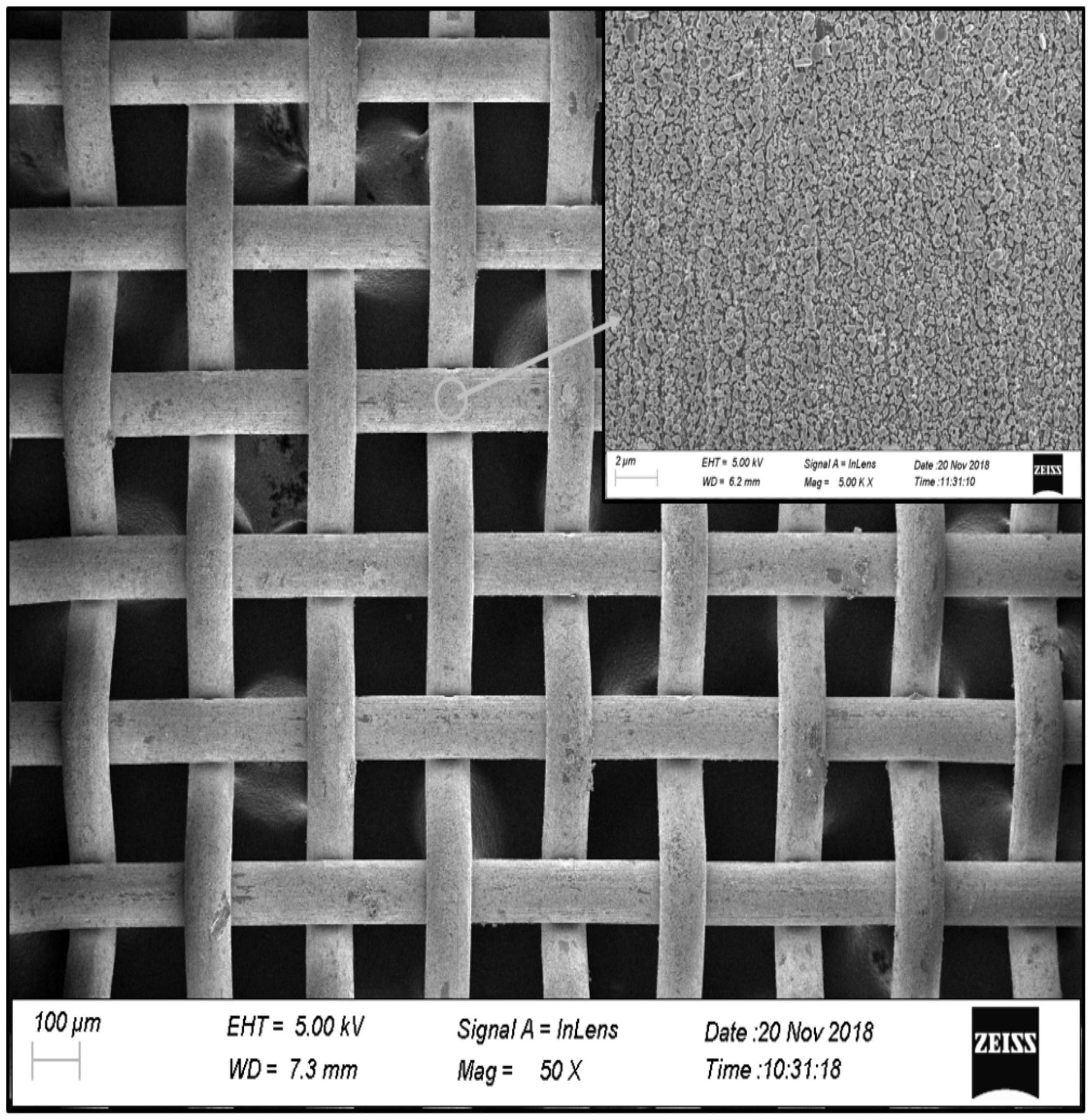

将铜网用丙酮、乙醇和去离子水依次洗涤，然后浸酸去除表面氧化物；将浸酸后的铜网用去离子水和乙醇冲洗，并用氮气流干燥；所述铜网为紫铜网，网格目数为150～300目；

将铜网浸入硝酸银中浸泡；所述硝酸银浓度为0.005～0.02M，浸泡处理时间为30～

90s；将从硝酸银溶液中取出的铜网进行去离子水洗涤并自然干燥；取出后进行红外照射；

即得多相拉曼检测基底；所述红外照射处理具体包括：在红外灯下照射，功率为270～300W，基板与红外灯之间距离控制为30～50cm，照射处理时间为5～8h；

所述检测的步骤为：

将多相混合溶液用多相拉曼检测基底过滤，过滤后，将基底干燥，测定基底的拉曼光谱。

2.如权利要求1所述的应用，其特征在于，将铜网用丙酮，乙醇和去离子水依次洗涤，每次洗涤时间为10～30分钟。

3.如权利要求2所述的应用，其特征在于，将铜网用丙酮，乙醇和去离子水依次洗涤，每次洗涤时间为20分钟。

4.如权利要求1所述的应用，其特征在于，网格目数为200目。

5.如权利要求1所述的应用，其特征在于，浸酸为盐酸，浓度为0.1～0.5M，浸泡处理时间为1～20分钟。

6.如权利要求5所述的应用，其特征在于，盐酸浓度为0.25M，浸泡处理时间为10分钟。

7.如权利要求1所述的应用，其特征在于，硝酸银浓度为0.01M。

8.如权利要求1所述的应用，其特征在于，红外灯功率为275W，基板与红外灯之间距离为40cm，照射处理时间为6h。
