1.一种ABAQUS中铁轨滚动接触疲劳裂纹的数值分析方法,其特征在于,按照以下步骤实施:步骤1:建立轨道有限元微观模型,
设车轮与轨道接触的裂纹分析区为6b*4b,b为轨道与车轮滚动接触的接触半宽,将其中的2b*b区定为中央区,使用Neper软件在轨道裂纹分析区建立Voronoi及内聚力单元镶嵌的轨道有限元微观模型;
步骤2:导入步骤1建立的轨道有限元微观模型,生成ABAQUS的轨道计算模型,利用ABAQUS的“Import”功能,将镶嵌Voronoi以及内聚力单元的轨道有限元微观模型文件mode.inp导入ABAQUS中;
步骤3:采集并初始化参数,设置轨道计算模型边界条件,根据轨道的材料初始化相关参数:晶粒的弹性模量E,泊松比γ,晶界内聚力单元初始所能承受的最大应力值T0,内聚力单元的初始刚度K0,断裂能GIC;并对疲劳退化损伤变量以及累积损伤变量初始赋值为0,即Ds=0,Df=0;
并且,根据轨道与车轮接触的工况,在ABAQUS中限制轨道底部的全部自由度;
步骤4:设置ABAQUS中的分析步和增量步;
步骤5:计算材料损伤性能,

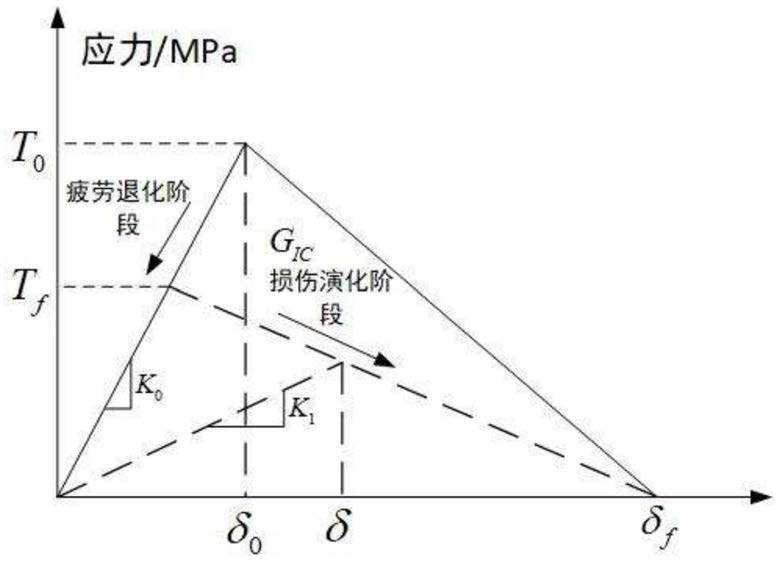

利用疲劳退化损伤变量Df以及累积损伤变量Ds,修改材料内聚力单元刚度以及最大承载应力,计算得到内聚力单元退化后所能承受的应力Tf,计算得到损伤后的内聚力单元刚度K1;
步骤6:对轨道计算模型进行加载;
步骤7:分析内聚力单元的应力幅Δτ以及应变δ,
利用ABAQUS的静力学分析功能,得到轨道模型在滚动接触载荷作用下的单元最大应力幅Δτ和应变δ;
步骤8:分析内聚力单元的损伤,
在ABAQUS的job界面,添加P1.for子程序,将内聚力单元疲劳损伤失效的UMAT子程序P1.for关联到轨道分析模型,调用UMAT子程序P1.for计算轨道模型的内聚力单元损伤变量Df以及Ds;
步骤9:判断内聚力单元是否失效,
若Ds≠1,返回步骤5计算材料损伤性能,循环加载计算;
若Ds=1,单元失效,进入步骤10;
步骤10:修订ABAQUS计算模型,
如果Ds=1说明内聚力单元已失效,将该晶界的内聚力单元从模型中删除,并在模型中标记开始萌生裂纹;然后,返回步骤5计算材料损伤性能,循环加载计算;
在ABAQUS提交上述分析模型,ABAQUS将按设置的分析步以及增量步,循环轨道滚动接触疲劳裂纹萌生与扩展的数值分析算法中的步骤5到步骤10,从而实现对轨道裂纹的萌生与扩展分析,及时输出分析结果。
2.根据权利要求1所述的ABAQUS中铁轨滚动接触疲劳裂纹的数值分析方法,其特征在于:所述的步骤1中,使用基于Linux系统的开源软件Neper建模,具体过程是,
1.1)生成Voronoi晶粒位置文件,
利用Matlab的随机数产生函数rand(),在轨道的裂纹分析区6b*4b随机生成700个晶粒种子位置,将所有晶粒种子位置存贮在晶粒位置文件c1.txt中;
1.2)构建轨道Voronoi模型,
利用Neper的-T命令,由晶粒位置文件c1.txt,构建含有700个晶粒位置的轨道Voronoi模型文件mode_V.tess,其命令格式为:neper-T-n 700-dim 2-morphooptiini"coo:file(c1)"-domain"square(6b,4b)"-morpho gg-o mode_V;
1.3)划分镶嵌内聚力单元及有限元网格,
利用Neper的-M命令,对轨道Voronoi模型进行有限元网格划分,有限元网格单元类型为CPE3,并在晶粒间嵌入类型为COH2D4内聚力单元,生成镶嵌Voronoi以及内聚力单元的轨道有限元微观模型文件mode.inp,Neper的命令格式如下:neper-M mode_V.tess-dim all-nset 0,1,2,3-interface cohesive-format inp-rcl 0.5-o mode。
3.根据权利要求2所述的ABAQUS中铁轨滚动接触疲劳裂纹的数值分析方法,其特征在于:所述的步骤1.1)中,在裂纹分析区的中央区随机生成350个晶粒种子位置,在裂纹分析区的其它位置生成350个晶粒种子位置。
4.根据权利要求1所述的ABAQUS中铁轨滚动接触疲劳裂纹的数值分析方法,其特征在于:所述的步骤4中,对于轨道的滚动接触载荷,设置一个分析步,增量步的范围设为0.001~0.01。
5.根据权利要求1所述的ABAQUS中铁轨滚动接触疲劳裂纹的数值分析方法,其特征在于:所述的步骤6中,具体过程是,当车轮在轨道上滚动时,车轮与轨道间的作用力包括轨道表面所受的法向力p(x)与切向力t(x),其中的法向力p(x)分布表达式如下式:式(6)中,xc为载荷中心位置横坐标;pmax为最大接触应力,单位为Mpa;b为轨道与车轮滚动接触的接触半宽,单位为mm;
切向力大小与牵引系数有关,其表达式为:
t(x)=μp(x)(7)
式(7)中,μ为牵引系数。
6.根据权利要求1所述的ABAQUS中铁轨滚动接触疲劳裂纹的数值分析方法,其特征在于:所述的步骤8中,调用内聚力单元疲劳损伤失效的UMAT子程序P1.for,程序输入为:内聚力单元所受应力幅Δτ以及应变δ;
程序输出为:内聚力单元的损伤变量,包括疲劳退化损伤变量Df以及累积损伤变量Ds;
程序中材料的弹性模量E、泊松比γ、晶界内聚力单元初始所能承受的最大应力值T0、内聚力单元的初始刚度K0及断裂能GIC常量,该UMAT子程序的工作过程,按照以下步骤实施:
第一步:导入单元所受应力幅Δτ以及应变δ,
UMAT子程序通过数据交流接口从ABAQUS主程序中获取计算模型在外载荷作用下,内聚力单元所受的应力幅Δτ以及应变δ值;
第二步:判断内聚力单元是否开始损伤,
根据损伤起始条件,若Δτ≥Tf,判断内聚力单元开始损伤;若Δτ<Tf,判断内聚力单元还未损伤,内聚力单元处于疲劳退化阶段;
第三步:计算内聚力单元的损伤变量Df以及DS,
若Δτ≥Tf,内聚力单元开始损伤,根据式(5)计算累积损伤变量DS;
若Δτ<Tf,内聚力单元未损伤,计算疲劳退化损伤变量Df;
最后输出累积损伤变量Ds或疲劳退化损伤变量Df。
