专利号: 2019111366090
申请人: 山东师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

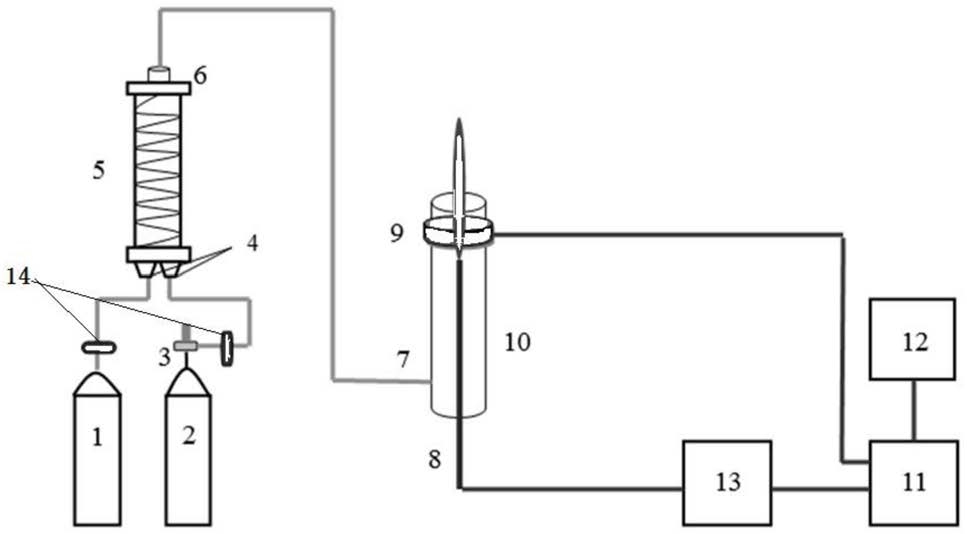

1.一种大气压芦荟放电等离子体祛痘装置,其特征在于,包括第一瓶体、第二瓶体、汽化机构、预混机构和大气压非平衡等离子体射流机构,第一瓶体用于盛装惰性气体,第二瓶体用于盛装含有芦荟成分的溶剂,第二瓶体连通于汽化机构;第一瓶体和汽化机构连通预混机构,预混机构连通大气压非平衡等离子体射流机构。

2.如权利要求1所述的大气压芦荟放电等离子体祛痘装置,其特征在于,所述汽化机构包括减压阀和安全阀,所述第一瓶体的开口和所述第二瓶体的开口均连接减压阀的高压腔接瓶口,减压阀的低压腔接出气口,减压阀还连接安全阀。

3.如权利要求1所述的大气压芦荟放电等离子体祛痘装置,其特征在于,所述预混机构为螺旋式管道混合器。

4.如权利要求3所述的大气压芦荟放电等离子体祛痘装置,其特征在于,所述螺旋式管道混合器的管内具有多个螺旋式混合单元,螺旋式管道混合器竖直放置。

5.如权利要求1所述的大气压芦荟放电等离子体祛痘装置,其特征在于,所述大气压非平衡等离子体射流机构采用射频电源驱动,射频能量通过脉冲调制、射频匹配器,在石英管内形成等离子体。

6.如权利要求1所述的大气压芦荟放电等离子体祛痘装置,其特征在于,所述大气压非平衡等离子体射流装置的射频电源频率为13.56MHz。

7.如权利要求1所述的大气压芦荟放电等离子体祛痘装置,其特征在于,所述大气压非平衡等离子体射流装置包括石英管、高压电极和环形接地电极,高压电机位于石英管中,环形接地电极位于石英管的端部,石英管的管壁连通预混机构,环形接地电极和高压电极均连接射频电源。

8.如权利要求7所述的大气压芦荟放电等离子体祛痘装置,其特征在于,所述石英管壁具有圆柱形进气口,圆柱形进气口连通预混机构;

所述高压电极为针电极,所述高压电极的长度大于所述石英管的长度,所述高压电极在轴向方向穿过所述石英管;

所述环形接地电极位于接近圆柱石英管上管口处。

9.如权利要求1所述的大气压芦荟放电等离子体祛痘装置,其特征在于,所述惰性气体为氩气。

10.如权利要求1~9任意一项所述的大气压芦荟放电等离子体祛痘装置的使用方法,其特征在于,包括以下步骤:在第一瓶体中灌入惰性气体,在第二瓶体中灌入含有芦荟成分的溶剂;

加热第二瓶体,并使用汽化装置汽化第二瓶体中的含有芦荟成分的溶剂;

使用预混机构混合汽化的含有芦荟成分的溶剂以及惰性气体得到混合溶剂;

通电的大气压非平衡等离子体射流装置将混合溶剂以等离子体发射。
