专利号: 2019111366870
申请人: 李炳炎
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

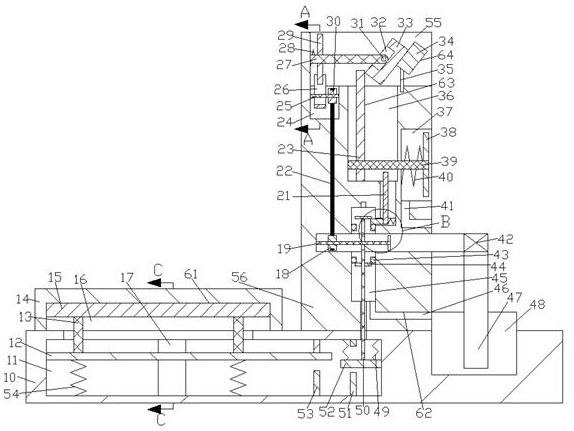

1.一种绿色施工环保围挡,包括路面,其特征在于:所述路面上端面固定有围挡;

所述围挡内设有进水机构,所述进水机构包括蓄水腔,所述围挡右侧固定有储水腔,所述储水腔内设有上端贯穿所述围挡右端以及所述蓄水腔的进水管道,所述进水管道内设有抽送水的水泵,所述蓄水腔下端壁设有连通所述储水腔的出水管道,所述进水管道上下两侧的所述蓄水腔左右端壁均固定有限位块,上侧两个所述限位块上侧以及下侧两个所述限位块下侧均设有活塞板,所述蓄水腔内设有贯穿两个所述活塞板的升降杆,所述蓄水腔上端壁内设有输送水的输水管道,所述蓄水腔右端壁内设有开口向左的平移腔,所述平移腔内设有左端位于上侧所述活塞板与上侧所述限位块之间的平移块,所述平移块右端固定有从动杆,所述从动杆右端与所述平移腔右端壁之间固定连接有压缩弹簧,所述围挡左侧设有控制所述升降杆升降的升降机构,所述围挡上端内设有进行喷雾操作的喷雾机构,所述蓄水腔上侧还设有根据是否有风从而改变所述喷雾机构喷雾角度的风扇机构;

进行除尘时,所述进水机构工作,将所述储水腔内的水通过所述喷雾机构喷出,当有风的存在时,所述风扇机构工作,从而改变所述喷雾机构的喷雾角度,从而可以更好的除尘,在行人经过所述升降机构时,控制所述升降杆升降,从而改变水的输送方向,从而暂停所述喷雾机构工作,当行人通过后,所述升降机构自动复位,从而再次喷雾防尘,减少对行人的影响。

2.根据权利要求 1 所述的一种绿色施工环保围挡,其特征在于:所述升降机构包括固定在所述路面上端面的减速带,所述路面内设有升降腔,所述减速带内设有下端壁连通所述升降腔的下压腔,所述升降腔内设有升降板以及两个连接所述升降腔下端壁与所述升降板的伸缩弹簧,所述升降腔下端壁固定连接有两个与所述升降板前后两端摩擦连接的摩擦块,所述下压腔内设有可升降的下压板,所述升降板上端面固定有两个上端与所述下压板固定连接的连接杆,所述升降腔上下端壁均固定有一个接触开关与一侧电磁铁,两个所述电磁铁之间设有铁板且所述铁板上端面固定连接有两个上端与所述升降腔上端壁固定连接的从动腔,所述升降板右端位于两个所述接触开关之间,所述升降杆下端贯穿所述蓄水腔下端壁与所述升降腔上端壁且与所述铁板固定连接。

3.根据权利要求 1 所述的一种绿色施工环保围挡,其特征在于:所述喷雾机构包括开口向上且右端壁连通外界空间的转动腔,所述转动腔左端壁转动连接有传动轴,所述传动轴与所述转动腔左端壁之间通过第一扭转弹簧固定连接,所述转动腔内设有倾斜的从动块,所述从动块内设有开口向左的从动槽,所述传动轴右端位于所述从动槽内且固定连接有从动轴,所述从动轴前后两端分别与所述从动槽前后端壁转动连接,所述从动块右端面还固定连接有喷雾器,所述输水管道上端贯穿所述转动腔下端壁且与所述喷雾器下端固定连接,所述转动腔下端壁内设有开口向上的拨动腔,所述拨动腔左右端壁间转动连接有旋转轴,所述旋转轴左端固定有上端位于所述转动腔内的拨动杆,所述传动轴左端固定连接有下端位于所述拨动杆上端前侧的传动杆,所述进水管道左端壁转动连接有右端贯穿所述升降杆的转动轴,所述转动轴右端固定连接有涡轮叶,所述转动轴左端固定连接有第一链轮,所述旋转轴右端固定连接有第二链轮,所述第二链轮与所述第一链轮之间通过链条连接。

4.根据权利要求 3 所述的一种绿色施工环保围挡,其特征在于:所述风扇机构包括开口向上且连通所述转动腔的推动腔,所述推动腔右端壁内设有开口向右的旋转腔,所述推动腔左端壁转动连接有右端贯穿所述推动腔右端壁且位于所述旋转腔内的风扇轴,所述风扇轴右端固定连接有风扇叶,所述风扇轴右端与所述旋转腔左端壁之间通过第二扭转弹簧固定连接,所述旋转腔下端壁设有下端连通外界空间的出风管道,所述风扇轴左端螺纹连接有上端位于所述从动块左侧的推动板,所述从动杆上端贯穿所述推动腔上端壁且位于所述推动板右侧。

5.根据权利要求 2 所述的一种绿色施工环保围挡,其特征在于:所述摩擦块与所述升降板之间的摩擦力略小于两个所述伸缩弹簧的弹力,当所述升降板与上侧所述接触开关接触时,上侧所述电磁铁会工作产生磁力与所述铁板相吸,所述升降板与下侧所述接触开关接触时,下侧所述电磁铁会工作产生磁力与所述铁板相吸,所述电磁铁与所述铁板之间的磁力远大于所述从动腔的弹力,水对所述活塞板上表面的压力远小于两个所述从动腔的弹力。

6.根据权利要求 3 所述的一种绿色施工环保围挡,其特征在于:初始状态下,所述从动块与所述喷雾器处于向右倾斜向上的状态,下侧所述活塞板与下侧两个所述限位块下端面接触,上侧所述活塞板与上侧两个所述限位块分离。
