专利号: 2019111375812
申请人: 陈荣奎
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2025-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

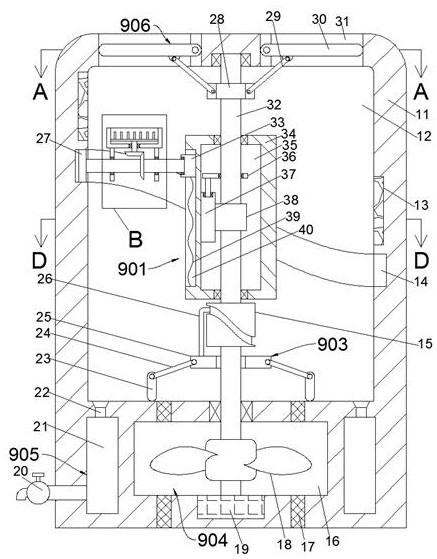

1.一种坭兴陶专用的烘干设备,包括干燥塔;所述干燥塔内设有可手动开闭的干燥室,所述干燥室下端内壁设有风腔,所述风腔内转动连接有延伸至所述干燥室内的传动轴,所述传动轴上设有降速组件,所述降速组件包括与所述传动轴转动连接的转桶、设置于所述转桶左侧端面上的升降槽、滑动连接于所述升降槽内的适应滑块,利用所述适应滑块传递周向旋转动力,所述干燥室内设有轨道槽,所述轨道槽上滑动连接有装载组件,所述装载组件包括与所述轨道槽摩擦抵接的滚轮、固定于所述滚轮上且与所述适应滑块转动连接的驱动轴、转动连接于所述驱动轴上且左右对称的支撑板、固定于所述支撑板上端的装载框,利用所述装载框批量化填装陶制品;所述传动轴上设有位于所述转桶下端的排水组件,所述排水组件包括与所述干燥室底端内壁滑动连接且中心对称的四个推板,所述推板滑动推动液化后的水,所述风腔内设有改变所述干燥室内气流流通的导气装置,所述风腔周向内壁内设有接收液化后的水的蓄水装置,所述干燥室顶端内壁设有可封闭的通气阀门;所述轨道槽均分为四段,其中前后两段的所述轨道槽为对称设置的螺旋结构,左右两段的所述轨道槽为水平结构,且左端的所述轨道槽为最高点,右端的所述轨道槽为最低点,所述干燥室左右内壁内分别内嵌有热导体,且所述热导体位于所述轨道槽上端;所述干燥室前侧端面滑动连接有可将开口封闭的保温阀门;所述降速组件还包括连接于所述适应滑块下侧与所述升降槽底端内壁之间的阻力弹簧,所述转桶内设有减速腔,所述传动轴上设有位于所述转桶内的驱动齿轮,所述传动轴上转动连接有位于所述减速腔内的支架,所述支架上转动连接有与所述驱动齿轮啮合连接的从动齿轮,所述从动齿轮与所述减速腔内壁齿形段啮合连接。

2.如权利要求1所述的一种坭兴陶专用的烘干设备,其特征在于:所述装载组件还包括转动连接于所述装载框内的固定轴,所述固定轴上设有位于所述装载框内的隔离板,所述固定轴上固定设有位于所述装载框下端的副锥齿轮,所述驱动轴上设有与所述副锥齿轮啮合连接的主锥齿轮。

3.如权利要求2所述的一种坭兴陶专用的烘干设备,其特征在于:所述支撑板上铰接有与所述装载框铰接且前后对称的液压杆,所述支撑板上固定设有电磁阀,所述电磁阀与所述液压杆之间连通设有耐高温软管。

4.如权利要求3所述的一种坭兴陶专用的烘干设备,其特征在于:所述排水组件还包括固定于所述传动轴上且位于所述转桶下端的导滑轮,所述导滑轮表面为环形的螺旋槽,所述传动轴上滑动连接有位于所述导滑轮下端的挤压环,所述挤压环上侧固定设有与所述导滑轮的螺旋槽滑动连接的拨杆,所述挤压环上铰接有与所述推板铰接的链杆。

5.如权利要求4所述的一种坭兴陶专用的烘干设备,其特征在于:所述导气装置包括沿上下方向贯通的设置于所述风腔内壁上的滤网,且所述滤网左右对称,所述传动轴上设有位于所述风腔内的叶轮,所述风腔底端内壁内嵌有与所述传动轴动力连接的电动机,所述电动机与所述热导体之间电路连接。

6.如权利要求5所述的一种坭兴陶专用的烘干设备,其特征在于:所述蓄水装置包括设置于所述干燥室底端内壁上且中心对称的四个漏斗,所述漏斗下端连通设有环形的蓄水腔,所述蓄水腔左侧设有与外界相通的球形阀。

7.如权利要求6所述的一种坭兴陶专用的烘干设备,其特征在于:所述通气阀门包括设置于所述干燥室顶端内壁且中心对称的四个通气口,所述通气口与外界相通连接,所述通气口内转动连接有可将所述通气口封闭的密封板,所述密封板与所述通气口之间连接有扭矩弹簧,所述传动轴上螺纹连接有位于所述转桶上端的升降底座,所述升降底座上铰接有与所述密封板铰接的拉杆。
