专利号: 2019111406473
申请人: 名客(山东)智能制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

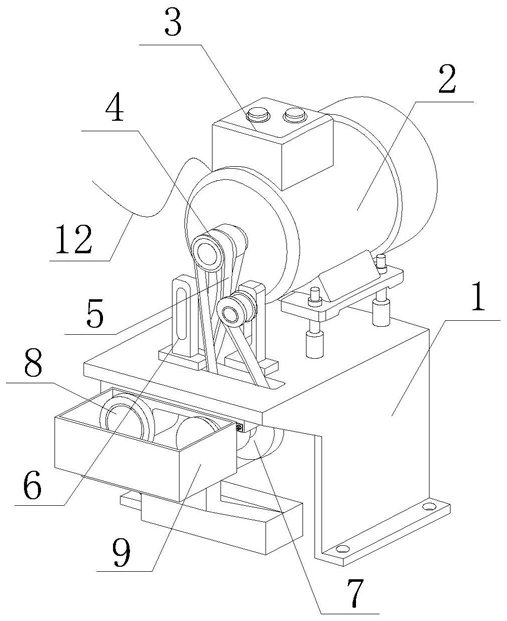

1.一种不锈钢制品加工用快速打磨装置,包括操作台(1),其特征在于,还包括:

限位架(6),用于对皮带(5)延伸位置进行限定;

收集装置(9),用于对打磨产生的碎屑进行有效收集;

其中,所述限位架(6)设置有2个。

2.根据权利要求1所述的一种不锈钢制品加工用快速打磨装置,其特征在于:所述操作台(1)顶端后侧与电机(2)螺栓固定,所述电机(2)顶端与控制器(3)嵌入配合,所述电机(2)前端通过输出轴与皮带轮(4)转动配合,所述皮带轮(4)外径铺设有皮带(5),所述皮带(5)左右两端对称分布有限位架(6),并且限位架(6)底端与操作台(1)螺栓固定,所述操作台(1)底端左右两侧焊接有固定盘(7),所述固定盘(7)前端设置有磨轮(8),所述操作台(1)前端与收集装置(9)螺栓固定,所述磨轮(8)后端与转辊(10)相互啮合,所述转辊(10)后端通过连接轮(11)与固定盘(7)镶嵌,并且连接轮(11)外径铺设有皮带(5),所述控制器(3)左侧插接有电源线(12),所述电机(2)与控制器(3)电连接,所述控制器(3)与电源线(12)电连接。

3.根据权利要求1所述的一种不锈钢制品加工用快速打磨装置,其特征在于:所述收集装置(9)包括防护罩(91)、安装槽(92)、安装件(93)、输送管(94)、暂存框(95)、抽屉(96)、刷式机构(97)和吸盘(98),所述防护罩(91)顶部后侧开设有安装槽(92),所述防护罩(91)顶端外侧对称焊接有安装件(93),所述防护罩(91)底端插设有输送管(94),所述输送管(94)底端与暂存框(95)插接,所述暂存框(95)右侧与抽屉(96)嵌入配合,所述防护罩(91)底部内壁设置有刷式机构(97),所述暂存框(95)底端四角粘接有吸盘(98),所述防护罩(91)顶部左右两端通过安装件(93)与操作台(1)螺栓固定,所述防护罩(91)顶部内侧通过安装槽(92)与转辊(10)贯穿,所述刷式机构(97)包括手柄(971)、螺杆(972)、推板(973)和刷条(974),所述手柄(971)左侧与螺杆(972)转动配合,所述螺杆(972)左右两端与推板(973)相互啮合,所述推板(973)底端镶嵌有刷条(974),所述螺杆(972)左右两端与防护罩(91)内壁嵌入配合。

4.根据权利要求3所述的一种不锈钢制品加工用快速打磨装置,其特征在于:所述防护罩(91)呈方形状,且防护罩(91)底端设置有梯形状料口。

5.根据权利要求3所述的一种不锈钢制品加工用快速打磨装置,其特征在于:所述安装槽(92)和安装件(93)均设置有2个,且安装槽(92)和安装件(93)两者之间大小均一致。

6.根据权利要求3所述的一种不锈钢制品加工用快速打磨装置,其特征在于:所述抽屉(96)右侧设置有把手,且抽屉(96)右侧把手外侧设置有防滑套。

7.根据权利要求3所述的一种不锈钢制品加工用快速打磨装置,其特征在于:所述螺杆(972)表面螺纹呈对立分布,且螺杆(972)表面对立螺纹分别与相应的推板(973)相啮合。

8.根据权利要求3所述的一种不锈钢制品加工用快速打磨装置,其特征在于:所述推板(973)沿着螺杆(972)滑动范围为0至20cm,且推板(973)顶端呈倾斜三角状。

9.根据权利要求3所述的一种不锈钢制品加工用快速打磨装置,其特征在于:所述刷条(974)宽度与防护罩(91)长度一致,且刷条(974)底端与防护罩(91)内壁贴合。
