1.一种四氧化三铁单层纳米膜的制备方法，其特征在于：首先以油酸铁为前聚体，油酸为配体，合成油相四氧化三铁纳米颗粒；然后通过二乙二醇高温转相，获得表面为聚丙烯酸的水溶性四氧化三铁纳米颗粒；将获得的水相四氧化三铁纳米颗粒在液‑液界面进行自组装获得有序的四氧化三铁单层纳米薄膜。

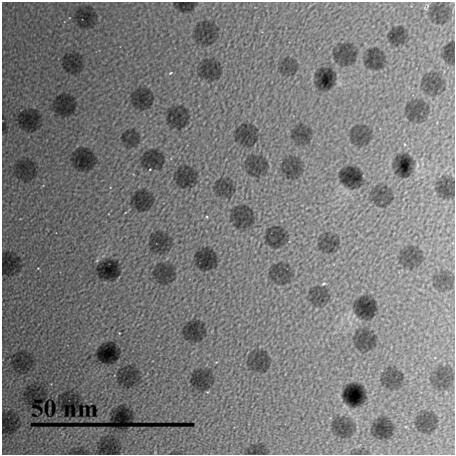

2.根据权利要求1所述四氧化三铁单层纳米膜的制备方法，其特征在于步骤为：（1）油相四氧化三铁纳米颗粒的合成：以油酸铁为前聚体，将干燥好的油酸铁加入油酸、十八烯中，反应物在高温下反应，降温冷却后清洗表面多余的有机配体，即制备获得粒径为15nm的油相四氧化三铁纳米颗粒；

（2）水相四氧化三铁纳米颗粒的合成：将步骤（1）制备好的油相四氧化三铁和聚丙烯酸PAA加入二乙二醇DEG溶液中，高温转相，冷却后超滤即获得水相四氧化三铁纳米颗粒；

（3）有序四氧化三铁单层纳米膜的制备：将步骤（2）制得的水相四氧化三铁纳米颗粒加入烧杯，向其中注入正己烷溶液，形成液‑液界面；形成界面后向其中加无水乙醇，四氧化三铁纳米颗粒逐渐在界面处自组装，形成有序的四氧化三铁单层纳米膜。

3.根据权利要求2所述四氧化三铁单层纳米膜的制备方法，其特征在于步骤（1）具体过程如下：

a、取10.8g的氯化铁和36.5g油酸钠中加入80mL无水乙醇、60mL水和100mL正己烷，在70℃水浴反应4h；用分液漏斗清洗后，在真空干燥箱中干燥获得蜡状的油酸铁前聚体；

b、取36g的油酸铁和5.7g的油酸，加入200g十八烯，以3.3℃/min的速度加热至320℃，保持30min后降温冷却；将获得的溶液用正己烷离心清洗后溶解在正己烷溶液中，即得到油相四氧化三铁纳米颗粒。

4.根据权利要求2所述四氧化三铁单层纳米膜的制备方法，其特征在于步骤（2）具体过程如下：取10mL油相四氧化三铁溶液，向其中加入20mL的DEG溶液和1g的PAA，然后在240℃反应40min，降温冷却至室温，用13k的超滤管超滤，将截留的纳米颗粒溶解在水中，即获得水溶性的四氧化三铁纳米颗粒。

5.根据权利要求2所述四氧化三铁单层纳米膜的制备方法，其特征在于步骤（3）具体过程如下：

a、取8mL水溶性四氧化三铁纳米颗粒溶液，将其置于50mL的小烧杯内，然后向其中加入

2mL正己烷溶液，使其在烧杯内形成液‑液界面；

b、向液‑液界面处以3min/mL的速度加入无水乙醇，水相四氧化三铁纳米颗粒会逐渐向液‑液界面处组装形成四氧化三铁单层纳米膜。

6.用权利要求1方法制备的四氧化三铁单层纳米膜的应用，其特征是：采用四氧化三铁单层纳米膜制备四氧化三铁纳米通道，通过线性扫描方法，测试其电流‑电压曲线。

7.根据权利要求6所述四氧化三铁单层纳米膜的应用，其特征是所述四氧化三铁纳米通道的制备方法为：采用阳极氧化铝模板捞取界面形成的四氧化三铁纳米膜，然后在65℃下固定30min，即获得四氧化三铁纳米通道。

8.根据权利要求6所述四氧化三铁单层纳米膜的应用，其特征是：线性扫描时，所述电压变化为从‑2 2V。

~
