1.一种不同颜色凹土颜料的水热合成方法，其特征在于：按重量百分比取用原料：凹凸棒石黏土5%，金属离子水溶液2-10%，余量为水；

合成步骤如下：

（1）配制浓度为0.1g/mL 0.5g/mL的金属离子水溶液；

~

（2）将凹凸棒石黏土加入到所述金属离子水溶液中，打浆混合均匀后转入聚四氟乙烯衬底的高压反应釜中，150-200℃反应72-288h，反应结束之后，自然冷却到室温得样品；

（3）将所得样品用去离子水洗涤至滤液中检测不到相应的金属离子，再于80℃烘箱中烘干；

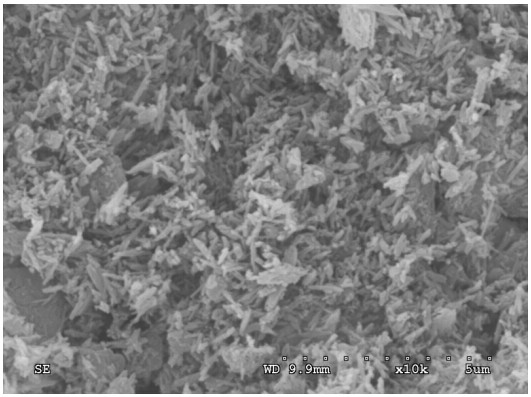

（4）将烘干后的样品置于马弗炉中280℃煅烧3h，得到不同颜色的凹土颜料。

2.根据权利要求书1所述的不同颜色凹土颜料的水热合成方法，其特征在于，所述金属离子水溶液为以下任意一种：FeCl3·6H2O、CuCl2·2H2O、Ce(NO3)3·6H2O。

3.根据权利要求书1所述的不同颜色凹土颜料的水热合成方法，其特征在于，所述凹凸棒石黏土为除杂纯化后的凹土。

4.根据权利要求书1所述的不同颜色凹土颜料的水热合成方法，其特征在于，在步骤（3）中，使用ICP检测所述金属离子。
