专利号: 2019111438900
申请人: 鲍雪花
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

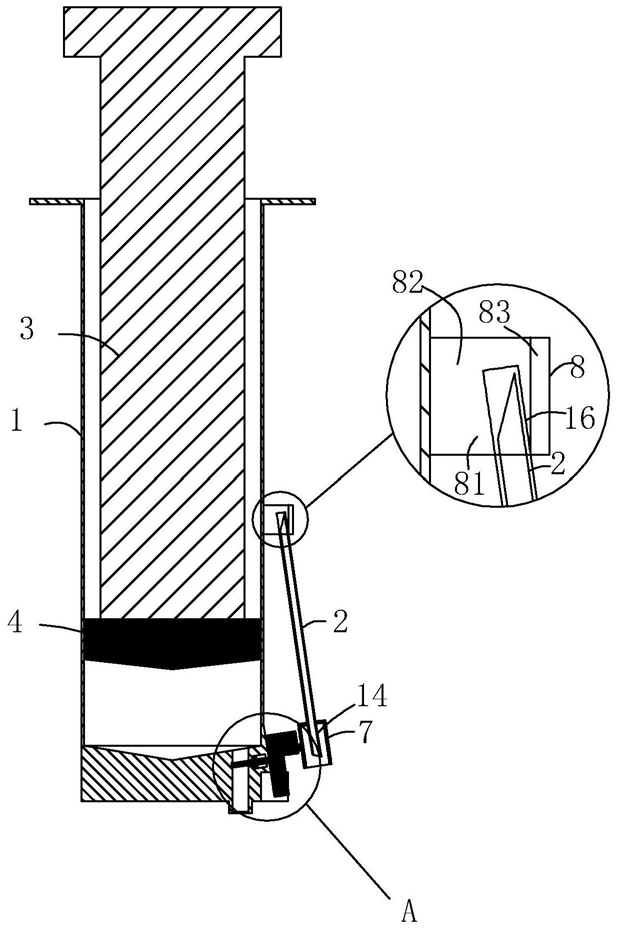

1.一种医用折叠式注射针筒,包括注射筒(1)、注射针头(2)、安装于所述注射筒(1)内的注射推杆(3),所述注射推杆(3)的端部安装有橡胶塞(4),所述橡胶塞(4)周边与所述注射筒(1)的内筒壁相抵触,其特征是:所述注射筒(1)的端部设有插接孔(5);

还包括安装座(6),所述安装座(6)侧壁铰接于注射筒(1)的外筒壁,所述注射针头(2)安装于安装座(6)上,所述注射针头(2)的端部设有安装套(7);

所述注射筒(1)的外筒壁上设有卡接部(8);

所述安装座(6)绕着其铰接轴进行旋转时,注射针头(2)上的安装套(7)可对插入插接孔(5)内,或注射针头(2)卡接于卡接部(8)且贴合于注射筒(1)的外筒壁上。

2.根据权利要求1所述的一种医用折叠式注射针筒,其特征是:还包括驱动件(9),所述驱动件(9)滑移连接于注射筒(1)的筒壁内,所述驱动件(9)的一端延伸出注射筒(1)的外筒壁,且另一端上安装有橡胶片(10)且可延伸至插接孔(5)内;

所述驱动件(9)上安装有驱动弹簧(11),所述驱动弹簧(11)的弹力施加于驱动件(9)且使驱动件(9)端部延伸出注射筒(1)的外筒壁;

当注射针头(2)绕转贴合于注射筒(1)的外筒壁上时,所述安装座(6)能挤压延伸出注射筒(1)外筒壁的驱动件(9)端部,且使驱动件(9)端部的橡胶片(10)挤压密封于插接孔(5)孔内。

3.根据权利要求2所述的一种医用折叠式注射针筒,其特征是:所述插接孔(5)的孔壁上设有挤压槽(12),所述橡胶片(10)能挤压于挤压槽(12)内。

4.根据权利要求3所述的一种医用折叠式注射针筒,其特征是:

所述插接孔(5)背离注射推杆(3)的孔口处设有用于密封插接孔(5)的密封片(13);

所述注射针头(2)上的安装套(7)内设有插接管(14),所述插接管(14)与注射针头(2)内部相通,所述插接管(14)可用于扎破所述密封片(13)且与插接孔(5)内部相通。

5.根据权利要求1-4任意一项所述的一种医用折叠式注射针筒,其特征是:所述安装套(7)滑移连接于安装座(6)上,当安装座(6)旋转至插接孔(5)一侧时,安装套(7)的滑移方向与插接孔(5)的孔深方向一致。

6.据权利要求5所述的一种医用折叠式注射针筒,其特征是:所述安装座(6)的安装槽内设有安装弹簧(15),当安装座(6)旋转至插接孔(5)一侧时,所述安装弹簧(15)用于驱动安装套(7)往插接孔(5)方向进行移动。

7.根据权利要求1-4任意一项所述的一种医用折叠式注射针筒,其特征是:所述卡接部(8)包括两个卡接片(81),两个所述卡接片(81)之间留有卡接间隙(82),两个卡接片(81)的相对侧壁上均设有卡接凸起(83),所述注射针头(2)可转入到卡接间隙(82)内并受两个卡接凸起(83)的卡抵作用。
