1.一种不同形貌ZnO/In(OH)3复合光催化剂的制备方法，其特征在于，包括如下步骤：

1）以去离子水为溶剂，加入Zn源和In源，在室温下磁力搅拌配置得到Zn源和In源混合溶液，所述混合溶液中Zn源和In源的用量之比为摩尔比1:2；

2）用氨水调节所述混合溶液的pH为9±0.5，搅拌至均匀得到白色混合溶液；

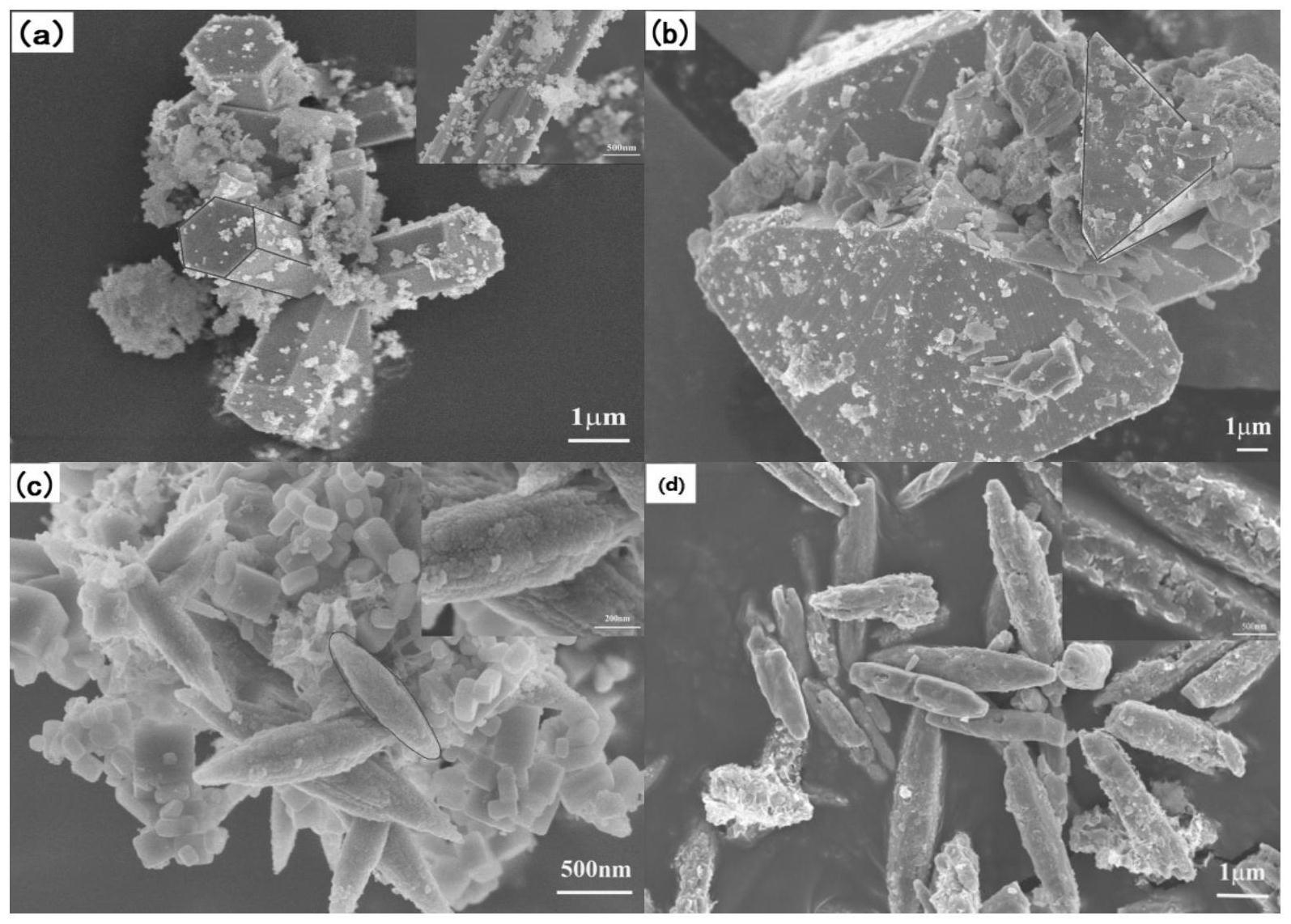

3）将所述白色混合溶液转移至高压反应釜进行水热反应，水热反应保持时间24h，不同的反应温度下，In(OH)3形貌均为立方颗粒附着于ZnO表面，ZnO的形貌发生改变；当反应温度为240℃时，ZnO为光滑的六棱柱状；当反应温度为260℃时，ZnO为表面光滑的三棱锥状；

当反应温度为280℃时，ZnO为梭状，且其表面由大量小颗粒堆积而成；

4）将水热反应产物冷却到室温，离心并洗涤；

5）将洗涤后产物置于干燥箱中干燥处理，得到ZnO/In(OH)3催化剂。

2.根据权利要求1所述不同形貌ZnO/In(OH)3复合光催化剂的制备方法，其特征在于，所述Zn源为ZnCl2，In源为InCl3。

3.根据权利要求1所述不同形貌ZnO/In(OH)3复合光催化剂的制备方法，其特征在于，所述步骤4）中离心速度为8000rpm，离心时间为5分钟，用去离子水、乙醇洗涤。

4.根据权利要求1所述不同形貌ZnO/In(OH)3复合光催化剂的制备方法，其特征在于，所述步骤5）中干燥温度为80℃，干燥时间为8小时。
