专利号: 2019111441960
申请人: 耒阳市亚湘电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

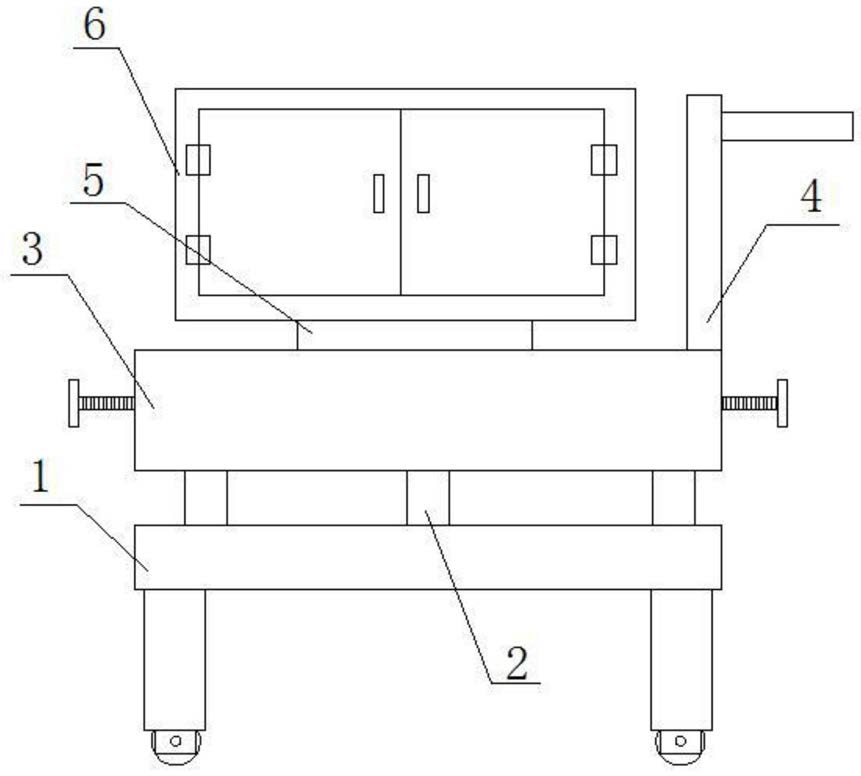

1.一种引脚冲剪加工用运输装置,包括行走机构(1)和运输箱(6),所述行走机构(1)的上端设置有若干支柱(2),所述支柱(2)的上端设置有减震座(3),所述减震座(3)上设置有支撑座(5),所述运输箱(6)安装在支撑座(5)上,减震座(3)的上端右部设置有推架(4),其特征在于,所述减震座(3)的上侧开设有减震腔(7),所述减震腔(7)的内部下端设置有若干第一减震机构(8),支撑座(5)的下端设置有横向滑槽(9),所述横向滑槽(9)的内部设置有横向滑块(10),所述第一减震机构(8)的上端与横向滑块(10)连接,减震腔(7)的内部左右两端上下对称的设置有第一伸缩杆(11),所述第一伸缩杆(11)的外端设置有安装板(12),安装板(12)的外侧设置有旋转座(13),所述旋转座(13)上旋转连接有螺纹调节杆(14),所述螺纹调节杆(14)与减震座(3)螺纹连接,螺纹调节杆(14)的外端设置有调节轮(15),安装板(12)的内侧设置有第二减震机构(16),支撑座(5)的左右两侧开设有竖向滑槽(17),所述竖向滑槽(17)内设置有竖向滑块(18),所述第二减震机构(16)与竖向滑块(18)连接。

2.根据权利要求1所述的一种引脚冲剪加工用运输装置,其特征在于,所述第一减震机构(8)和第二减震机构(16)均包括第二伸缩杆(19),所述第二伸缩杆(19)的外侧设置有减震弹簧(20)。

3.根据权利要求1或2所述的一种引脚冲剪加工用运输装置,其特征在于,所述行走机构(1)包括底板(21),所述底板(21)的左右两端均开设有滑槽(22),所述滑槽(22)的一端设置有调节电机(23),所述调节电机(23)的输出端设置有转轴(24),所述转轴(24)上设置有左螺纹部(26)和右螺纹部(25),左螺纹部(26)和右螺纹部(25)上螺纹连接有移动座(27),所述移动座(27)下端安装有移动机构。

4.根据权利要求3所述的一种引脚冲剪加工用运输装置,其特征在于,所述左螺纹部(26)和右螺纹部(25)的螺纹方向相反。

5.根据权利要求3所述的一种引脚冲剪加工用运输装置,其特征在于,所述移动机构包括支腿(28),所述支腿(28)的内部开设有空腔(29),所述空腔(29)的上部设置有调节轴(30),所述调节轴(30)上设置有偏心轮(31),调节轴(30)的外端设置有转把(32),空腔(29)的内部还滑动连接有升降座(33),升降座(33)的下端对称的设置有轮架(36),所述轮架(36)通过轮轴(37)安装有行走轮(38)。

6.根据权利要求5所述的一种引脚冲剪加工用运输装置,其特征在于,所述升降座(33)的左右两侧设置有限位滑腔(34),所述限位滑腔(34)内滑动连接有限位滑块(35),所述限位滑块(35)与空腔(29)固定连接。

7.根据权利要求5所述的一种引脚冲剪加工用运输装置,其特征在于,所述升降座(33)的上端设置有与偏心轮(31)配合的弧形凹槽(39)。
