专利号: 201911144511X
申请人: 鲍雪花
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

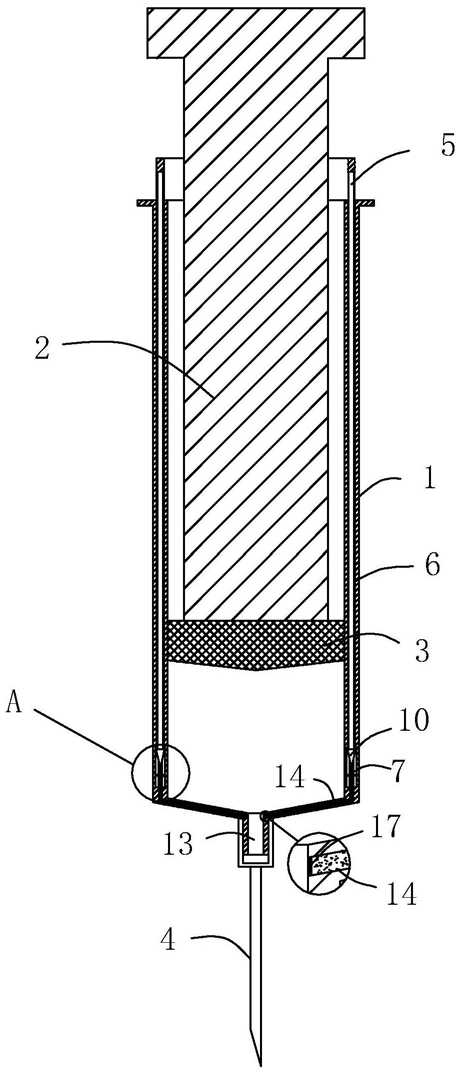

1.一种医用卫生注射针,包括注射筒(1)、安装于所述注射筒(1)内的注射推杆(2),所述注射推杆(2)的端部安装有橡胶塞(3),所述橡胶塞(3)周边与所述注射筒(1)的内筒壁相抵触,所述注射筒(1)的端部安装有注射针头(4),其特征是:还包括圆环形的驱动环(5),所述注射筒(1)的筒壁内设有圆环形的安装槽(6),所述安装槽(6)的槽口与注射筒(1)背离注射针头(4)的端面相通,所述驱动环(5)安装于安装槽(6)内,所述驱动环(5)的环面与安装槽(6)槽壁之间采用螺纹方式连接,所述驱动环(5)的一端突出于注射筒(1)背离注射针头(4)的端面,通过旋转驱动环(5),可使驱动环(5)沿注射筒(1)的长度方向进行移动;

所述注射筒(1)的筒壁内还设有挤压腔(7),所述挤压腔(7)与安装槽(6)内部相通,所述挤压腔(7)内设有两个抵顶块(8),两个所述抵顶块(8)上分别设有抵顶针(9),两个所述抵顶块(8)上的抵顶针(9)分别朝向注射筒(1)的内部方向及外部方向;

所述驱动环(5)靠近挤压腔(7)的端部为驱动端(10),所述驱动端(10)分别与两个抵顶块(8)抵触,当驱动端(10)往注射针头(4)方向进行移动时,驱动端(10)能挤压两个抵顶块(8)且使抵顶块(8)上的抵顶针(9)扎破注射筒(1)对应的内壁以及外壁。

2.根据权利要求1所述的一种医用卫生注射针,其特征是:两个抵顶块(8)之间设置有拉力弹簧(11),所述拉力弹簧(11)施加于两个抵顶块(8)且使两个抵顶块(8)相背于抵顶针(9)的侧壁紧密贴合。

3.根据权利要求2所述的一种医用卫生注射针,其特征是:两个抵顶块(8)靠近驱动环(5)的端部均设有抵顶斜面(12),所述驱动端(10)上对应设置有两个驱动斜面(18),两个驱动斜面(18)分别与对应的两个抵顶块(8)的抵顶斜面(12)相抵且能驱动抵顶块(8)上的抵顶针(9)往注射筒(1)对应的内壁、外壁方向移动。

4.根据权利要求3所述的一种医用卫生注射针,其特征是:两个抵顶块(8)上的抵顶斜面(12)的倾斜方向相反,所述驱动端(10)呈尖角状,所述驱动端(10)可同时与抵顶斜面(12)相抵。

5.根据权利要求4所述的一种医用卫生注射针,其特征是:所述注射筒(1)上设有出液口(13),所述出液口(13)与注射针头(4)相接;

所述注射筒(1)的筒壁内还设有注胶通道(14),所述注胶通道(14)位于靠近注射针头(4)一侧,所述注胶通道(14)一端与挤压腔(7)相通,另一端则与出液口(13)相通;

所述驱动端(10)上相抵有挤液推杆(15),所述挤液推杆(15)背离驱动端(10)的杆端延伸至注胶通道(14)内,位于所述注胶通道(14)内的挤液推杆(15)端部安装有注胶塞(16),所述注胶塞(16)与注胶通道(14)之间采用密封滑移连接方式,当驱动端(10)驱动挤液推杆(15)移动时,注胶塞(16)可沿注胶通道(14)进行移动;

所述注胶通道(14)靠近出液口(13)的通道端部安装有密封膜(17),所述注胶通道(14)内注有固体胶。

6.根据权利要求5所述的一种医用卫生注射针,其特征是:所述挤压腔(7)位于靠近出液口(13)一侧。
