1.一种微凝胶增强的双网络水凝胶吸附剂，其特征在于，制备步骤包括：S1.制备预聚体：将微生物加入到含有N‑异丙基丙烯酰胺单体溶液中，通入氮气，加入交联剂和引发剂，再加入十二烷基苯磺酸钠于一定温度下搅拌，反应一定时间，冰水浴中止反应得到预聚体；

S2.制备复合凝胶：将琼脂溶解于水中，再加入一定量丙烯酸羟乙酯单体，最后在琼脂溶液中加入S1制备的预聚体，在一定温度聚合得到复合凝胶；

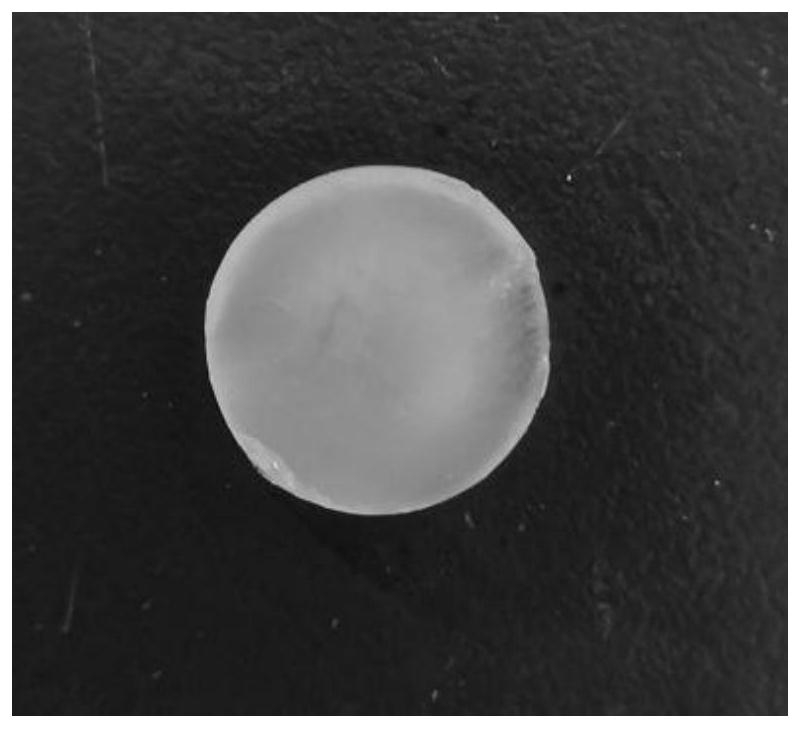

S3.功能化修饰改性：将合成好的凝胶加入到含有三乙烯四胺溶液中反应，得到功能修饰的微凝胶增强的双网络水凝胶吸附剂。

2.根据权利要求1所述微凝胶增强的双网络水凝胶吸附剂，其特征在于，S1所述N‑异丙基丙烯酰胺单体在溶液中物质的量浓度为0.5 1.0 mmol/mL。

~

3.根据权利要求1所述微凝胶增强的双网络水凝胶吸附剂，其特征在于，S1所述微生物为真菌，添加量为N‑异丙基丙酰胺质量的1 10%。

~

4.根据权利要求3所述微凝胶增强的双网络水凝胶吸附剂，其特征在于，S1所述微生物为淡紫拟青霉菌和/或黑曲霉菌。

5.根据权利要求1所述微凝胶增强的双网络水凝胶吸附剂，其特征在于，S1所述交联剂为N,N‑亚甲基双丙烯酰胺，其添加量为N‑异丙基丙烯酰胺单体质量的1 10%。

~

6.根据权利要求1所述微凝胶增强的双网络水凝胶吸附剂，其特征在于，S1所述引发剂为过硫酸铵、过硫酸钾、过硫酸钠、过氧化氢和过氧化苯甲酰中的一种或多种，其添加量为N‑异丙基丙烯酰胺单体质量的1 5%。

~

7.根据权利要求1所述微凝胶增强的双网络水凝胶吸附剂，其特征在于，S2所述琼脂水溶液中的琼脂的质量分数为1 15wt%；S2所述S1制备的预聚体与琼脂单体溶液的体积比为~

0.1 2。

~

8.根据权利要求1所述微凝胶增强的双网络水凝胶吸附剂，其特征在于，S2所述琼脂与丙烯酰胺、丙烯酸羟乙酯的质量比为1：1 10：1 10。

~ ~

9.根据权利要求1所述微凝胶增强的双网络水凝胶吸附剂，其特征在于，S3所述溶液中三乙烯四胺与复合凝胶中丙烯酸羟乙酯的摩尔比为0.5 4：1。

~

10.根据权利要求1所述微凝胶增强的双网络水凝胶吸附剂，其特征在于，所述S1制备预聚体反应温度为60 90℃，反应时间为5 20min；所述S2制备复合凝胶的反应温度为40 80~ ~ ~℃，反应时间为1 5h；所述S3功能化修饰改性的反应温度为10 100℃，反应时间为1 5 h。

~ ~ ~

11.根据权利要求1 10任一所述微凝胶增强的双网络水凝胶吸附剂，其特征在于，所述~微凝胶增强的双网络水凝胶吸附剂用于重金属离子的吸附。

12.根据权利要求11所述微凝胶增强的双网络水凝胶吸附剂，其特征在于，所述微凝胶增强的双网络水凝胶吸附剂用于铅离子的吸附。
