专利号: 2019111457831
申请人: 浙江同济科技职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

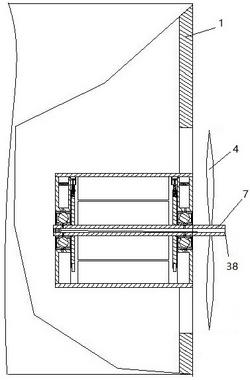

1.一种计算机散热风扇系统,包括计算机外壳,所述计算机外壳设有出风孔,所述出风孔设有散热风扇,所述散热风扇包括散热电机和将计算机外壳内的空气抽出的抽风叶片,所述散热电机包括电机外壳和通过轴承支撑在电机外壳上的动力输出轴,所述抽风叶片连接在所述动力输出轴上,所述轴承包括内圈、外圈和位于内圈外圈之间的滚动体,其特征在于,所述电机外壳设有储脂缸、位于储脂缸内的储脂缸部活塞、气缸、位于气缸内的气缸部活塞和通过动力输出轴的转动进行驱动气缸部活塞在气缸内进行往复运动的气缸活塞驱动机构,所述储脂缸部活塞将所述储脂缸分割为油脂储存腔和储气腔,所述外圈设有贯通外圈的加脂孔,所述油脂储存腔设有同所述加脂孔连通的储脂缸部出脂孔,所述储气腔同所述气缸通过气道连通,所述气道设有朝向所述储气腔开启的第一单向阀,所述气缸部活塞设有朝向气缸内开启的第二单向阀,所述气缸活塞驱动机构包括位于气缸内的驱动气缸部活塞外移的驱动弹簧、连接在所述气缸部活塞上的驱动杆、连接在所述动力输出轴上的转盘和若干转动连接在所述转盘上的驱动驱动杆从而使得气缸部活塞朝向气缸内移动的滚轮,所述滚轮沿所述转盘的周向分布,所述转盘的轴线同所述滚轮的轴线平行,所述滚轮通过周面同所述驱动杆配合,所述滚轮同所述驱动杆错开时,所述驱动杆位于滚轮的中心线同转盘的中心线之间的距离为半径、中心线为转盘的中心线的圆柱体的外部;所述动力输出轴设有沿动力输出轴的轴向延伸的出脂通道,所述出脂通道设有贯通动力输出轴周面的输出轴部进脂孔,所述内圈设有同所述输出轴部进脂孔连通的轴承部出脂孔,所述内圈和外圈之间通过两个挡油圈密封连接在一起,两个挡油圈沿外圈的轴向分布在所述滚动体的两侧,所述挡油圈同所述内圈抵接在一起,所述挡油圈的外周面同所述挡油圈的远离所述滚动体的一侧的侧面之间设有倒角面,所述倒角面同所述外圈内周面之间形成储胶槽,所述储胶槽内设有胶水固化而成的沿储胶槽周向延伸的粘接环,所述粘接环将所述挡油圈和外圈密封固接在一起,所述内圈的外周面上设有沿内圈周向延伸的密封槽,所述挡油圈设有完全容置在所述密封槽内的同密封槽远离滚动体一侧的侧壁密封抵接在一起的弹性密封唇,所述挡油圈为刚性结构。

2.根据权利要求1所述的计算机散热风扇系统,其特征在于,所述外圈的外周面上设有沿外圈周向延伸的轴承部环形油槽,所述加脂孔设置在所述轴承部环形油槽内,所述储脂缸部出脂孔同所述轴承部环形油槽对齐而实现同加脂孔连通。

3.根据权利要求1所述的计算机散热风扇系统,其特征在于,所述动力输出轴外周面上设有沿动力输出轴周向延伸的输出轴部环形油槽,所述输出轴部进脂孔设置在所述输出轴部环形油槽内,所述轴承部出脂孔同所述输出轴部环形油槽对齐而实现同输出轴部进脂孔连通。

4.根据权利要求1所述的计算机散热风扇系统,其特征在于,所述出脂通道贯通所述动力输出轴,所述动力输出轴伸出所述计算机外壳,所述出脂通道内设有若干推油塞,所述输出轴部进脂孔位于所有的推油塞的朝向动力输出轴位于计算机外壳一端的一侧,每一个推油塞都连接有一根能够伸出动力输出轴外端的拉索;相邻的推油塞之间,远离动力输出轴外端的推油塞上的所述拉索同靠近动力输出轴的推油塞连接在一起;位于最靠近动力输出轴外端的推油塞上的拉索经所述出脂通道输出动力输出轴。
