专利号: 2019111462613
申请人: 徐州华显凯星信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

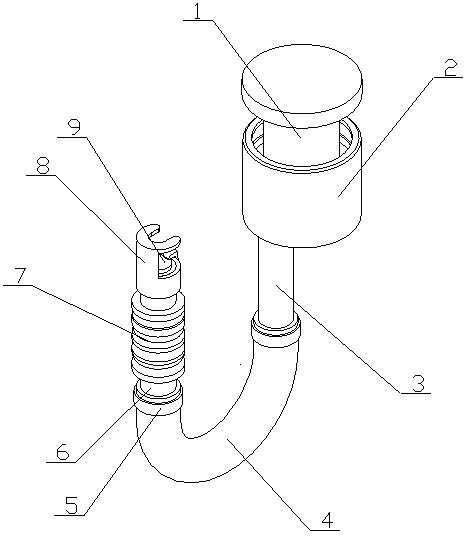

1.一种手持式液动钉钉器,其特征是:包括驱动装置和钉钉装置,驱动装置由驱动板、主体缸、第一导出管、橡胶管、固定环、复位弹簧、主活塞、贯穿孔和限位销组成,驱动板的一端穿过主体缸顶部置于主体缸内,所述主体缸上径向开有多个贯穿孔,限位销插置于其中一个贯穿孔内,主活塞套置于主体缸内,且主活塞和驱动板的一端固定连接,所述主活塞的中部向上拱起,复位弹簧置于主体缸内,所述复位弹簧的一端和主体缸内壁相连接,所述复位弹簧的另一端和主活塞相连接,第一导出管的一端和主体缸相连接,橡胶管的一端套置于第一导出管另一端的外壁上,钉钉装置由第二导出管、握把、夹钉架、磁体、冲击杆、密封环、上限位环、下限位环和控制开关组成,第二导出管的一端套置于橡胶管的另一端内,所述橡胶管另一端外壁上套置有固定环,所述第二导出管通过橡胶管和主体缸相连通,下限位环固定置于第二导出管的内壁上,且靠近第二导出管的一端,冲击杆的一端套置于第二导出管内,且靠近下限位环,所述冲击杆的另一端向上延伸至第二导出管外,所述冲击杆上开有让位槽,密封环套置于冲击杆一端的外壁上,上限位环固定置于第二导出管上的让位槽内,且靠近让位槽的一端,所述上限位环置于让位槽内,磁体螺接置于冲击杆的另一端上,所述磁体的外侧壁和第二导出管的内壁相齐,夹钉架的一端套置于第二导出管另一端的外壁上,所述夹钉架的另一端开有U型槽,握把套置于第二导出管的外壁上,且位于夹钉架和橡胶管的另一端之间,所述主体缸、橡胶管和第二导出管内填充有油液。

2.根据权利要求1所述的一种手持式液动钉钉器,其特征在于能够手持,通过弯曲所述橡胶管对钉钉角度进行改变,通过调整限位销的位置对钉钉力进行控制。

3.根据权利要求1所述的一种手持式液动钉钉器,其特征在于所述控制开关为长板和短板组成的L型板状结构,所述控制开关长板的一端和短板的一端相连接,所述控制开关短板的另一端延伸至和磁体相贴合,所述控制开关长板的中部向内凹陷和夹钉架的外侧壁相铰接,所述控制开关的短板和磁体的顶部相贴合。

4.根据权利要求3所述的一种手持式液动钉钉器,其特征在于所述控制开关长板和短板之间置有夹角,且夹角大于90°。

5.根据权利要求1所述的一种手持式液动钉钉器,其特征在于所述驱动板的一端为管状结构,所述驱动板的另一端为圆形板状结构。

6.根据权利要求5所述的一种手持式液动钉钉器,其特征在于所述驱动板另一端的直径大于一端的直径。

7.根据权利要求1或2所述的一种手持式液动钉钉器,其特征在于所述橡胶管的一端外壁上套置有固定环。

8.根据权利要求1所述的一种手持式液动钉钉器,其特征在于所述复位弹簧的直径从下向上逐渐减小。

9.根据权利要求1所述的一种手持式液动钉钉器,其特征在于所述限位销的长度大于驱动板一端的直径。

10.根据权利要求1所述的一种手持式液动钉钉器,其特征在于所述握把上置有多个防滑凸起。
