专利号: 2019111506791
申请人: 武义普巴机械设备有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

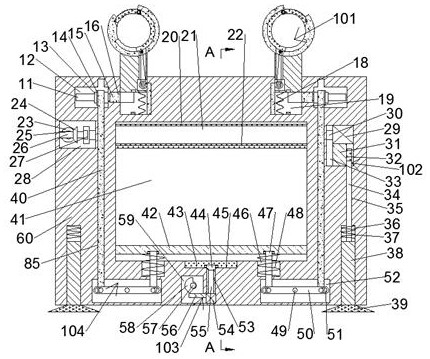

1.一种快递运输业无人机配套运输箱,包括运输箱,其特征在于:所述运输箱内设有开口向前且能装载快递包裹的包裹腔,所述包裹腔的上侧连通设有存放腔,所述存放腔内设有可用于封闭或打开所述包裹腔的卷闸门,所述存放腔的上侧开设有两个左右对称且开口向上的从动腔,所述从动腔的内壁上上下滑动设有滑块,所述滑块的顶面固设有可与无人机底部的机架进行配套连接的弧形块,所述滑块和所述弧形块内设有可与所述机架卡扣连接,并能在所述机架向下推压所述弧形块时,能够松开卡扣使所述机架能向上解离的锁扣机构,所述包裹腔的右侧开设有动力腔,所述运输箱内设有两个左右对称且开口向下的伸缩腔,所述伸缩腔内设有可上下移动并能支撑所述运输箱的支撑柱,所述动力腔内设有可通过所述支撑柱上下移动来控制所述卷闸门打开或关闭的感应机构;

所述包裹腔的左右壁上滑动设有支撑板,所述包裹腔的下侧连通设有升降腔,所述升降腔内设有可推动所述支撑板倾斜来倒出所述快递包裹的推动板,所述升降腔的下侧连通设有感应腔,所述感应腔内设有可通过所述感应机构联动,在所述卷闸门打开时,所述推动板向上推动一次的倒出机构,所述感应腔的左右两侧开设有连杆腔,所述连杆腔的上侧连通设有传动腔,所述连杆腔和所述传动腔内设有当所述支撑板顶部有所述快递包裹时,限制所述锁扣机构向下移动打开的控制机构。

2.根据权利要求1所述的一种快递运输业无人机配套运输箱,其特征在于:所述锁扣机构包括弧形滑块,所述弧形块内开设有锁扣腔,所述锁扣腔的外周上连通设有限制腔和弧形腔,所述弧形腔的内壁上滑动设有弧形滑块,所述弧形滑块的顶部铰接设有活动板,所述活动板与所述弧形滑块之间固定安装有扭簧,所述活动板延伸部分可伸入所述限制腔,并可封闭所述锁扣腔,所述弧形腔的下侧连通设有通腔,所述通腔的后壁上转动设有细轴,所述细轴的外周上固设有第一皮带轮和从动轮,所述弧形滑块的外侧弧面带有齿牙,所述从动轮与所述弧形滑块的外侧弧面啮合,所述滑块内设有开口向右的方形腔,所述方形腔的后壁上转动设有带轮轴,所述带轮轴的外周上固设有第二皮带轮和传动轮,所述方形腔与所述通腔之间连通设有第一皮带腔,所述第二皮带轮与所述第一皮带轮之间传动连接设有第一皮带。

3.根据权利要求2所述的一种快递运输业无人机配套运输箱,其特征在于:两个所述从动腔相互靠近侧壁上固设有齿条,所述齿条与所述传动轮啮合,所述滑块与所述从动腔的底壁之间固定安装有第一弹簧,所述滑块内设有开口向下的销槽,所述从动腔的底壁上固设有按压式限制销。

4.根据权利要求1所述的一种快递运输业无人机配套运输箱,其特征在于:所述感应机构包括固设在所述支撑柱底面的支撑底座,所述支撑柱的顶面与所述伸缩腔的顶壁之间固定安装有第二弹簧,所述支撑柱的顶面固设有升降杆,所述伸缩腔与所述动力腔之间连通设有竖腔,所述升降杆滑动设在所述竖腔的内壁上,所述升降杆向上延伸部分可进入所述动力腔内,且所述升降杆的顶面固设有接触块,所述动力腔的右壁上固设有第一电机,所述第一电机的底面电性连接设有可控制所述第一电机运转的感应块,所述感应块可与所述接触块接触,所述感应块与所述接触块不接触时,所述第一电机会反转复位,所述第一电机的左侧动力连接设有传动轴,所述传动轴向左延伸部分伸入所述存放腔内,且其位于所述存放腔的外周上固设有横轴,所述卷闸门绕装在所述横轴的外周上。

5.根据权利要求1所述的一种快递运输业无人机配套运输箱,其特征在于:所述倒出机构包括固设在所述升降腔底壁上的第二电机,所述第二电机的顶面动力连接设有第一螺杆,所述升降腔的内壁上上下滑动设有顶柱,所述顶柱的顶面与所述推动板铰接,所述顶柱内设有开口向下的螺纹腔,所述第一螺杆向上延伸部分伸入所述螺纹腔内,并与所述螺纹腔的内壁螺纹连接,所述第二电机的左侧面电性连接设有可控制所述第二电机运转的感应条,所述感应腔的后壁上转动设有从动轴,所述从动轴的外周上固设有扇形接触块,所述扇形接触块可与所述感应条接触,所述扇形接触块与所述感应条接触时,所述第二电机运转,所述扇形接触块与所述感应条分离时,所述第二电机反转复位。

6.根据权利要求5所述的一种快递运输业无人机配套运输箱,其特征在于:所述包裹腔的左侧开设有棘轮腔,所述传动轴向左延伸部分贯穿所述运输箱的内壁,并伸入所述棘轮腔内,且其左侧面固设有棘轮组,所述棘轮腔的左壁转动设有齿轮轴,所述齿轮轴的右侧面与所述棘轮组动力连接,所述齿轮轴的外周上固设有第一锥齿轮,所述棘轮腔的后壁上转动设有旋转轴,所述旋转轴的外周上固设有第二锥齿轮,所述第二锥齿轮与所述第一锥齿轮啮合,所述棘轮腔的后侧开设有第二皮带腔,所述第二皮带腔位于所述感应腔后侧,所述旋转轴与所述从动轴向后延伸部分均伸入所述第二皮带腔内,且其后侧面均固设有第三皮带轮,两个所述第三皮带轮之间传动连接设有第二皮带。

7.根据权利要求1所述的一种快递运输业无人机配套运输箱,其特征在于:所述控制机构包括两个左右对称且铰接设在所述支撑板底面的所述连接杆,所述包裹腔的下侧设有两个左右对称且开口向上的弹性腔,所述弹性腔位于所述升降腔左右两侧,所述支撑板的底面与所述弹性腔的底壁之间固定安装有第三弹簧,所述弹性腔与所述连杆腔连通,所述连接杆向下延伸部分贯穿所述弹性腔,并伸入所述连杆腔内,所述连杆腔的后壁上转动设有短轴,所述短轴的外上固设有连杆,所述连杆的左右两侧均开设有铰接腔,所述连接杆的底侧与所述连杆铰接,且铰接处位于所述铰接腔内,所述连杆腔与所述传动腔之间连通设有连接腔,所述连接腔的内壁上上下滑动设有竖杆,所述竖杆向下延伸部分伸入所述连杆腔内,并与所述连杆铰接,且铰接处位于所述铰接腔内。

8.根据权利要求7所述的一种快递运输业无人机配套运输箱,其特征在于:所述竖杆的后侧面带有齿牙,两个所述传动腔相互靠近侧壁均转动设有螺套,所述螺套的外周上均固设有齿轮,所述竖杆向上延伸部分伸入所述传动腔内,并与所述齿轮啮合,所述从动腔的后侧连通设有移动腔,所述移动腔的内壁上左右滑动设有限制块,所述限制块向前延伸部分可伸入所述从动腔内,两个所述限制块相互远离侧面均固设有第二螺杆,所述第二螺杆向所述传动腔侧延伸部分贯穿所述运输箱的内壁和所述螺套,并伸入所述传动腔内,并与所述螺套螺纹连接。
