专利号: 201911151147X
申请人: 哈尔滨学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

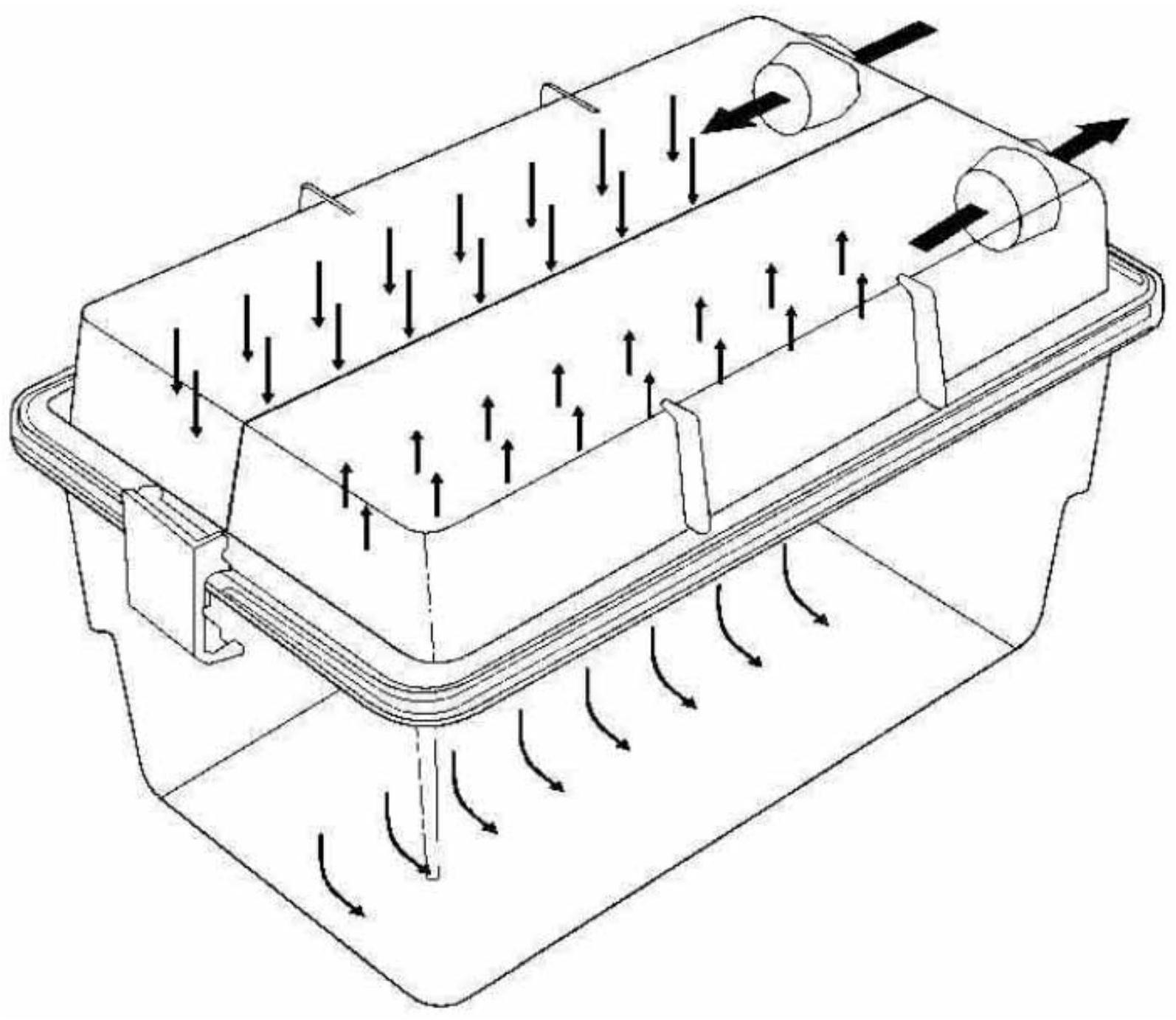

1.IVC笼盒的多参数监测传感器,其特征在于,所述IVC笼盒用于饲养小鼠,所述多参数监测传感器设置于IVC笼盒下部小鼠生活的仓体内,可灵活改变在仓体侧壁的监测位置;多参数监测传感器包括上盖(1)、控制箱体(2)、铁底板(3)、吸铁石外板(5)、气体流速传感器(6)、氨气传感器(7)、二氧化碳传感器(8)、温湿度传感器(9)、噪声传感器(10)、压力传感器(11)、颗粒物浓度传感器(12)、电路板(13)和控制单元;控制箱体(2)为密封箱体,上盖(1)扣合在控制箱体(2)的顶板上,上盖(1)的左右侧壁对称开有进出风口(101),一对进出风口(101)在上盖(1)与控制箱体(2)形成空腔中形成风道;一对进出风口(101)的摆放方向与IVC笼盒内的风流动方向保持一致,使风道中顺利进入气流,以使风道沿途的各传感器准确测量小鼠生活的仓体内的生活环境参数;

控制箱体(2)的下表面设置铁底板(3),与笼盒侧壁(14)外部的吸铁石外板(5)相吸合;

控制箱体(2)的内部设置有电路板(13)和控制单元;控制箱体(2)的顶板(204)上沿风道走向依次设置有六个传感器安装孔(201)和颗粒物沉降孔(202),气体流速传感器(6)、氨气传感器(7)、二氧化碳传感器(8)、温湿度传感器(9)、噪声传感器(10)和压力传感器(11)沿风道走向依次安装在六个传感器安装孔(201)中,该六个传感器探头露在风道中,该六个传感器的底部与电路板(13)固定且电气连接;颗粒物浓度传感器(12)的底部与电路板(13)固定且电气连接,颗粒物浓度传感器(12)的探头置于颗粒物沉降孔(202)的底端开口处;

压力传感器(11)采用表压传感器来检测IVC笼盒内部压力,IVC笼盒外部设置一个用于测量外部环境压力的环境压力传感器,所述IVC笼盒内部压力与外部环境压力的差值作为IVC笼盒的压差参数发送给上位机控制系统;

控制单元将所有传感器采集的数据作为实时反馈数据由控制单元通过无线的方式发送给上位机控制系统,实现对IVC笼架上所有饲养小鼠的IVC笼盒的实时监测及闭环控制。

2.根据权利要求1所述IVC笼盒的多参数监测传感器,其特征在于,还包括橡胶垫片(

4) ,所述橡胶垫片( 4) 设置在铁底板(3)与笼盒侧壁(14)之间。

3.根据权利要求1所述IVC笼盒的多参数监测传感器,其特征在于,还包括扩展接口(203),所述扩展接口(203)设置在控制箱体(2)的顶板(204)上,用于外部设备与电路板(13)的连接。

4.根据权利要求1所述IVC笼盒的多参数监测传感器,其特征在于,进出风口(101)为宽度小于6mm的圆孔、椭圆孔或长条孔。

5.根据权利要求1所述IVC笼盒的多参数监测传感器,其特征在于,气体流速传感器(6)、氨气传感器(7)、二氧化碳传感器(8)、温湿度传感器(9)、噪声传感器(10)、压力传感器(11)和颗粒物浓度传感器(12)沿风流动的方向排布,气体流速传感器(6)设置在进风口,颗粒物浓度传感器(12)设置在出风口;

气体流速传感器(6)、氨气传感器(7)、二氧化碳传感器(8)、温湿度传感器(9)、噪声传感器(10)和压力传感器(11)沿直线排列或交错排列。
