专利号: 2019111516007
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

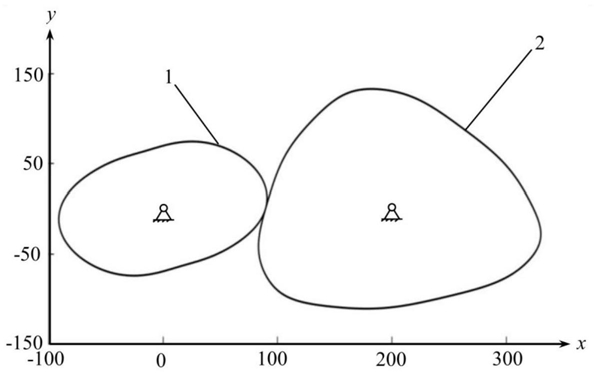

1.一类传动比为傅里叶级数的封闭非圆齿轮副,包括互相啮合两个变传动比齿轮,其特征在于:所述非圆齿轮副的传动比以主动非圆齿轮转角为自变量时,所述从动非圆齿轮与主动非圆齿轮角速度之比的通用表达式为:式中,θ1为主动非圆齿轮的转角,n1和n2分别为主动非圆齿轮和从动非圆齿轮节曲线的阶数,an和bn为传动比系数,所述传动比系数的值均小于n1/n2,M为正整数,所述主动非圆齿轮的节曲线的表达式为:式中,A为两非圆齿轮的中心距,r1为主动非圆齿轮节曲线的向径,所述从动非圆齿轮节曲线的表达式为:式中,r2为从动非圆齿轮节曲线的向径,θ2为从动非圆齿轮节曲线的极角。

2.根据权利要求1所述的传动比为傅里叶级数的封闭非圆齿轮副,其特征在于:所述封闭非圆齿轮副为单周期其中参数为M=1,a1<1,b1=0,n1=1,n2=1,A为任意值。

3.一类传动比为傅里叶级数的封闭非圆齿轮副,包括互相啮合两个变传动比齿轮,其特征在于:所述非圆齿轮副的传动比以从动非圆齿轮转角为自变量时,所述主动非圆齿轮与从动非圆齿轮角速度之比的通用表达式为:式中,θ2为从动非圆齿轮的转角,n1和n2分别为主动非圆齿轮和从动非圆齿轮节曲线的阶数,an和bn为传动比系数,所述传动比系数的值均小于n2/n1,M为正整数,所述从动非圆齿轮的节曲线的表达式为:式中,A为两非圆齿轮的中心距,r2为从动非圆齿轮节曲线的向径,所述主动非圆齿轮节曲线的表达式为:式中,r1为主动非圆齿轮节曲线的向径,θ1为主动非圆齿轮节曲线的极角。

4.根据权利3所述的传动比函数为傅里叶级数的非圆齿轮副,其特征在于:所述封闭非圆齿轮副为单周期,其参数为M=1,a1<1,b1=0,n1=1,n2=1,A为任意值。
