1.一种采用N‑P‑4‑HN@UiO‑66‑NH2复合材料测定HCHO含量的方法，其特征在于：包括以下步骤：

1）制备N‑P‑4‑HN材料

将4‑溴‑1,8‑萘二甲酸酐溶解到乙醇中，加入丙氨回流反应，冷却，加入水中进行重结晶，重结晶产物溶于乙醇中，加入水合肼回流反应，蒸干，产物为N‑丙基‑4‑腙‑萘二甲酰亚胺，即N‑P‑4‑HN材料；

2）制备N‑P‑4‑HN@UiO‑66‑NH2复合材料将N‑P‑4‑HN材料和UiO‑66‑NH2材料溶解于乙醇中，搅拌，静置，离心，去离子水洗涤，得N‑P‑4‑HN@UiO‑66‑NH2复合材料；

3）绘制工作曲线

将N‑P‑4‑HN@UiO‑66‑NH2复合材料分散到水溶液中，配制成浓度为2mg/mL的分散液，移取100μLN‑P‑4‑HN@UiO‑66‑NH2分散液加入到含有800μL去离子水的离心管中，并加入100μL‑5

从0mol/L到5×10 mol/L的浓度的HCHO标准溶液，振荡使其混合均匀，10min后用荧光光谱仪在362nm的激发下测试其荧光发射光谱，根据荧光强度与HCHO浓度之间的关系，绘制工作曲线；

4）检测

将待测样品代替HCHO标准溶液，通过标准加入法加入，振荡使其混合均匀，10min后用荧光光谱仪在362nm的激发下测试其荧光发射光谱，将荧光强度代入工作曲线，即得待测样品中的HCHO浓度；

其中，所述的待测样品为1%白酒；

步骤2）中，N‑P‑4‑HN材料与UiO‑66‑NH2材料的质量比为2：1；

所述的N‑P‑4‑HN@UiO‑66‑NH2复合材料测定HCHO含量的线性范围为1～3μmol/L，相关系数为0.99332；

所述的N‑P‑4‑HN@UiO‑66‑NH2复合材料测定HCHO含量的检测下限为0.173μmol/L。

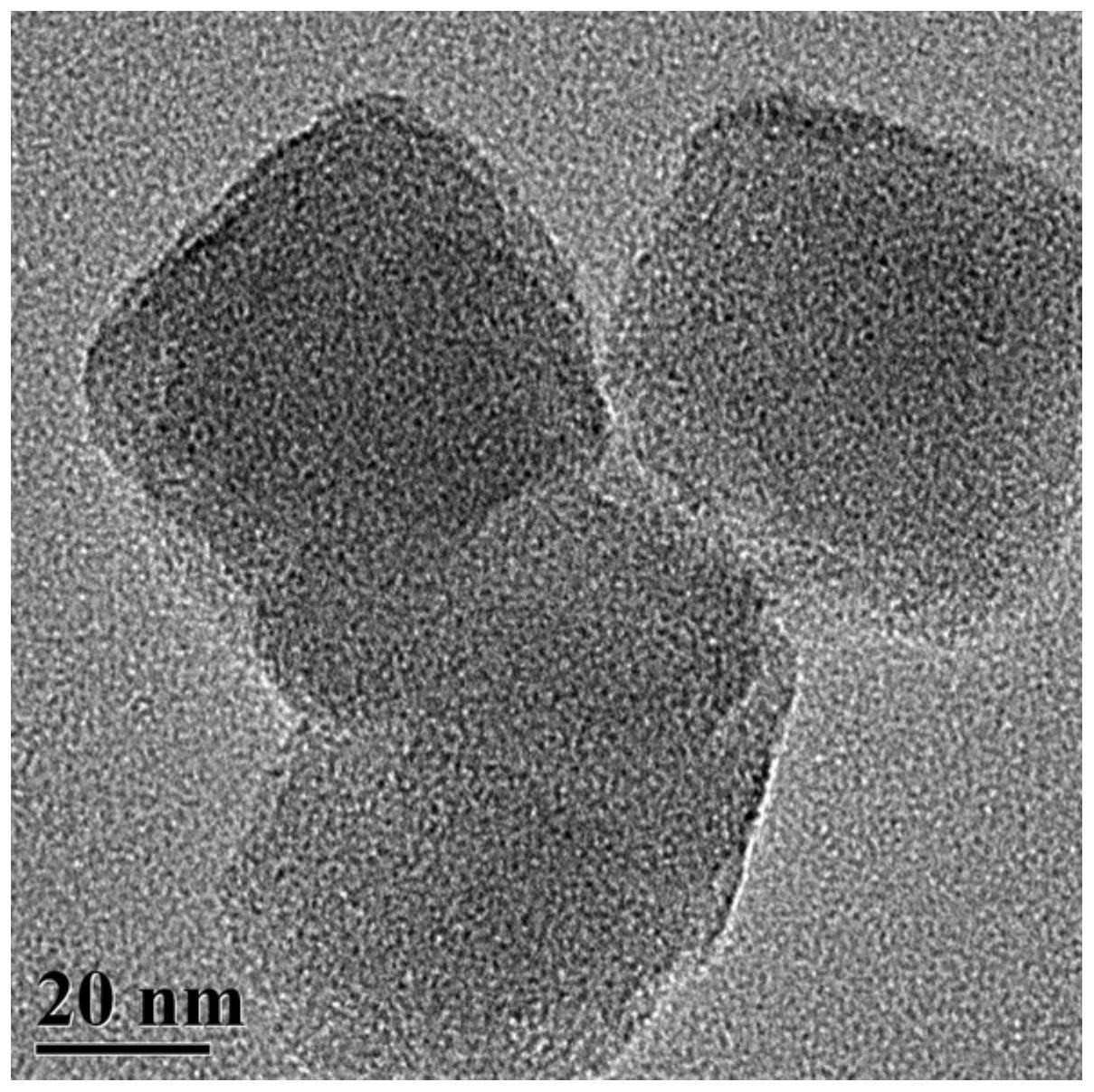

2.根据权利要求1所述的采用N‑P‑4‑HN@UiO‑66‑NH2复合材料测定HCHO含量的方法，其特征在于：步骤2）中UiO‑66‑NH2复合材料的制备方法如下：将四氯化锆、2‑氨基对苯二甲酸和苯甲酸加入至容器中，加入N,N‑二甲基甲酰胺和盐酸后，超声，加热反应，反应完毕，经冷却、离心，得粗品，分别用DMF和乙醇洗涤，烘干，得产品。

3.根据权利要求1所述的采用N‑P‑4‑HN@UiO‑66‑NH2复合材料测定HCHO含量的方法，其特征在于：所述的N‑P‑4‑HN@UiO‑66‑NH2复合材料测定HCHO含量的检测温度为10‑30℃。
