专利号: 2019111535722
申请人: 张珂孟
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

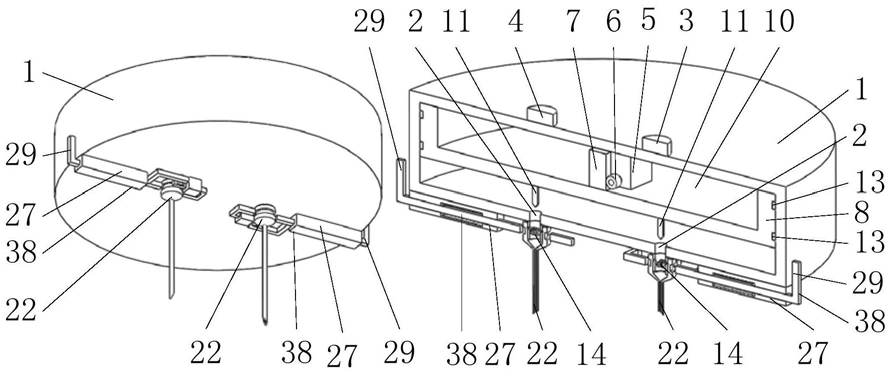

1.一种畜牧业使用的注射装置,其特征在于:它包括壳体、电驱模块、活塞、触发杆、锁结构A、针头机构、锁结构B,其中被电驱模块驱动的活塞竖直滑动于规则外形的中空壳体内,活塞与壳体内壁密封配合;壳体下端面对称分布的两个注射孔处分别安装有允许药液通过的锁结构A;每个锁结构A上均安装有与之配合的针头机构;壳体下端面对称安装有与两个针头机构一一对应且配合的两个锁结构B;壳体顶部安装有启动电驱模块带动活塞吸药的按钮A和启动电驱模块带动活塞注射的按钮B;活塞下端面安装有与两个注射孔一一对应且与相应锁结构A配合的两个触发杆,触发杆下端具有锥尖;

上述锁结构A包括固定筒、弧板、伸缩杆、弹簧A、Z型板,其中固定筒固装在相应注射孔处;分别通过伸缩杆对称安装于固定筒内的两个弧板沿固定筒截面圆的径向方向相向或相背运动,两个伸缩杆上均嵌套有对相应弧板复位的弹簧A;两个弧板上均安装有Z型板,两个Z型板上具有下斜面的一端部分分别滑动于固定筒侧壁上的两个滑槽内;两个弧板同时带动相应Z型板的下斜面端对安装于固定筒上的针头机构进行锁定或解锁;两个弧板分别与相应触发杆的锥尖配合;

上述针头机构包括针套、针管,其中针套嵌套于相应固定筒上,针套内壁上的环槽B与相应锁结构A中的两个Z型板的下斜面端配合;针管位于针套的下端;

上述锁结构B包括L板A、齿条B、齿条C、L板B、齿轮B、弹簧B,其中被手动驱动的L板A和L板B沿固定筒径向方向相向或相背运动于相应针套的两侧,L板A与L板B的相对端与相应针套外壁上的环槽C配合;L板A上安装有L型齿条B,L板B上安装有齿条C;齿条B和齿条C分别与安装在壳体上的齿轮B两侧啮合;L板A上安装有对其复位的弹簧B。

2.根据权利要求1所述的一种畜牧业使用的注射装置,其特征在于:上述壳体为圆柱形;壳体的高度与壳体的直径比小于1:5。

3.根据权利要求1所述的一种畜牧业使用的注射装置,其特征在于:上述L板A滑动于安装在壳体下端面的导座A中;导座A内壁上周向开有环槽D;L板A上安装有压簧环,且压簧环位于环槽D中;弹簧B嵌套在L板A上,且弹簧B位于环槽D中;弹簧B为压缩弹簧;弹簧B一端与压簧环连接,另一端与环槽D的内壁连接;齿条C沿固定筒径向方向滑动于安装在壳体下端面上的导座B中。

4.根据权利要求1所述的一种畜牧业使用的注射装置,其特征在于:上述弹簧A为压缩弹簧;弹簧A一端与相应弧板的外凸弧面连接,另一端与固定筒内壁连接。

5.根据权利要求1所述的一种畜牧业使用的注射装置,其特征在于:上述活塞上端面开有圆槽,圆槽底部中心处竖直安装有齿条A;电驱模块安装在壳体内壁顶端,安装在电驱模块输出轴上的齿轮A与齿条A啮合。

6.根据权利要求1所述的一种畜牧业使用的注射装置,其特征在于:上述活塞柱面上周向开有两个沿活塞中心轴线方向分布的环槽A,两个环槽A中均嵌入安装有与壳体内壁配合的密封环。

7.根据权利要求1所述的一种畜牧业使用的注射装置,其特征在于:上述固定筒上嵌套有发挥密封作用的胶垫,胶垫与壳体和针头机构配合。

8.根据权利要求1所述的一种畜牧业使用的注射装置,其特征在于:上述触发杆的截面直径小于注射孔直径。
