专利号: 2019111548525
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种离岸振荡水柱发电船,其特征在于,包括;

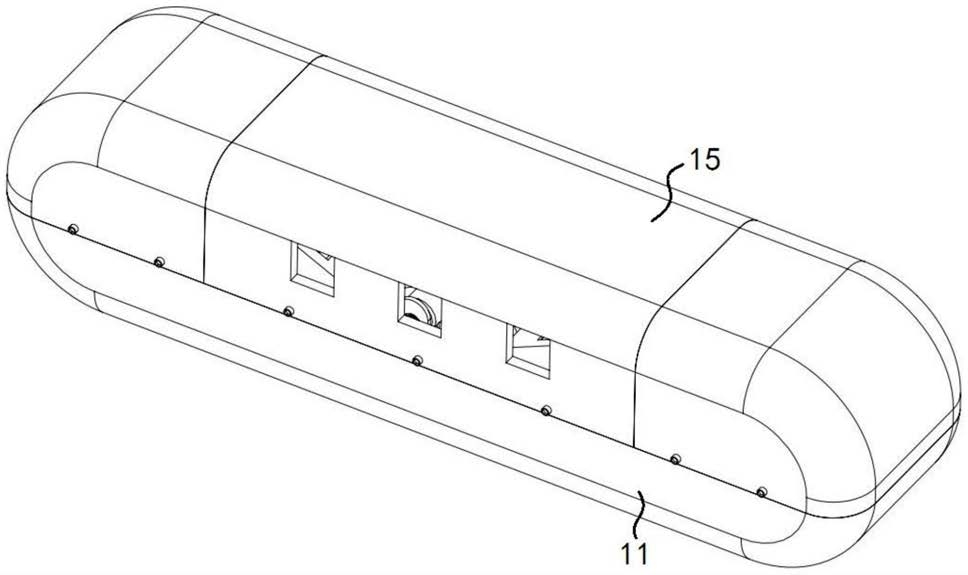

壳体,所述壳体包括船体、托板、支撑板,所述船体为内部空心且上端开口的空壳,所述托板开设有两个第一窗口、一第二窗口,所述第二窗口位于两个所述第一窗口之间,所述支撑板相对所述第二窗口设置且密封连接于所述托板;所述壳体还包括盖体,盖体相对船体的开口端设置且可拆卸连接于船体的开口端;

柔性袋,所述柔性袋内置于所述壳体且与所述壳体的内壁之间围成有一容纳腔,所述容纳腔内充满液体;所述柔性袋的数量为两个,所述柔性袋与所述第一窗口一一对应设置,所述柔性袋的开口端密封连接于所述托板,所述柔性袋、托板、支撑板与所述船体的内壁围成所述容纳腔;

至少一个发电组件,每一所述发电组件包括至少一个发电机、叶片,所述发电机内置于所述壳体,所述叶片连接于所述发电机的转子;

两个集风壳,两个集风壳对称设置于所述发电组件的两侧,所述集风壳内置于所述壳体且分别与所述柔性袋、壳体的盖体内壁合围形成有一集风腔,所述集风壳开设有流道,所述流道贯穿所述集风壳,所述流道的一端与所述集风腔相连通、另一端相对所述叶片设置;

风道组件,风道组件包括罩体,罩体为一端开口且内部空心的空壳,罩体罩设于叶片,两个集风壳经由罩体相连通。

2.根据权利要求1所述的离岸振荡水柱发电船,其特征在于,所述发电组件的数量为两个,两个所述发电组件并列设置于所述支撑板上;每一所述发电组件包括两个发电机,两个所述发电机同轴且对称连接于所述支撑板,每一所述发电组件还包括一转动轴,所述转动轴的两端同轴连接于两个所述发电机的转子,所述叶片连接于所述转动轴。

3.根据权利要求1所述的离岸振荡水柱发电船,其特征在于,所述壳体还包括盖体,所述盖体相对所述船体的开口端设置且可拆卸连接于所述船体的开口端。

4.根据权利要求3所述的离岸振荡水柱发电船,其特征在于,所述离岸振荡水柱发电船包括两个集风壳,两个集风壳对称设置于所述发电组件的两侧,所述集风壳、柔性袋、船体、托板、支撑板、盖体的内壁合围形成所述集风腔。

5.根据权利要求1所述的离岸振荡水柱发电船,其特征在于,所述流道沿靠近所述叶片的方向内径不断减小。

6.根据权利要求2所述的离岸振荡水柱发电船,其特征在于,所述离岸振荡水柱发电船还包括风道组件,所述风道组件包括罩体,所述罩体为一端开口且内部空心的空壳,所述罩体罩设于所述叶片,且所述罩体的开口端连接于所述支撑板,所述罩体相对每一所述转动轴的两端开设有两个转动孔,所述罩体经所述转动孔套设于相对应的所述转动轴,且所述罩体的一端开设有第一风口、第二风口,所述罩体的另一端开设有第三风口、第四风口,所述第一风口、第二风口与一所述流道的另一端均相连通,所述第三风口、第四风口与另一所述流道的另一端均相连通。

7.根据权利要求6所述的离岸振荡水柱发电船,其特征在于,所述第二风口位于所述第一风口的正上方,所述第四风口位于所述第三风口的正上方,所述风道组件还包括第一挡板、第一限位块、第二挡板、第二限位块、第三挡板、第三限位块、第四挡板、第四限位块,所述第一挡板相对所述第一风口设置且其一端可转动连接于所述罩体,所述第一挡板与所述罩体的连接处靠近所述第一挡板的顶部,所述第一限位块设置于所述第一挡板的另一端,且抵接于所述第一挡板远离所述第三风口的一侧,所述第一限位块连接于所述罩体;所述第二挡板相对所述第二风口设置且其一端可转动连接于所述罩体,所述第二挡板与所述罩体的连接处靠近所述第二挡板的顶部,所述第二限位块设置于所述第二挡板的另一端,且抵接于所述第二挡板靠近所述第四风口的一侧,所述第二限位块连接于所述罩体;所述第三挡板相对所述第三风口且其一端可转动连接于所述罩体,所述第三挡板与所述罩体的连接处靠近所述第三挡板的顶部,所述第三限位块设置于所述第三挡板的另一端,且抵接于所述第三挡板靠近所述第一风口的一侧,所述第三限位块连接于所述罩体;所述第四挡板相对所述第四风口设置且其一端可转动连接于所述罩体,所述第四挡板与所述罩体的连接处靠近所述第四挡板的顶部,所述第四限位块设置于所述第四挡板的另一端,且抵接于所述第四挡板远离所述第二风口的一侧,所述第四限位块连接于所述罩体。

8.根据权利要求6所述的离岸振荡水柱发电船,其特征在于,所述集风壳靠近所述罩体的一侧形成有至少一个空腔,所述集风壳的外壁向内凹陷形成有至少一个第一连通孔、至少一个第二连通孔,所述第一连通孔的一端与所述空腔相连通、另一端与所述罩体相连通;

所述第二连通孔与相对应的所述空腔相连通,所述流道的内壁向内凹陷形成有至少一个第三连通孔,所述第三连通孔的一端与所述流道相连通、另一端与相对应的所述空腔相连通;

所述离岸振荡水柱发电船还包括在至少一个风压调节组件,所述风压调节组件与所述空腔一一对应设置,每一所述风压调节组件包括第一调节件、第二调节件、第三调节件,所述第一调节件设置于所述第一连通孔,所述第一调节件用于控制所述第一连通孔到所述空腔的单向导通,且具有一定压力才导通;所述第二调节件设置于所述第二连通孔,所述第二调节件用于控制所述空腔到所述第二连通孔的单向导通,且具有一定压力才导通;所述第三调节件设置于所述第三连通孔,所述第三调节件用于控制所述空腔到所述第三连通孔的单向导通,且具有一定压力才导通。

9.根据权利要求8所述的离岸振荡水柱发电船,其特征在于,所述第二调节件的导通压力大于所述第一调节件、第三调节件的导通压力。
