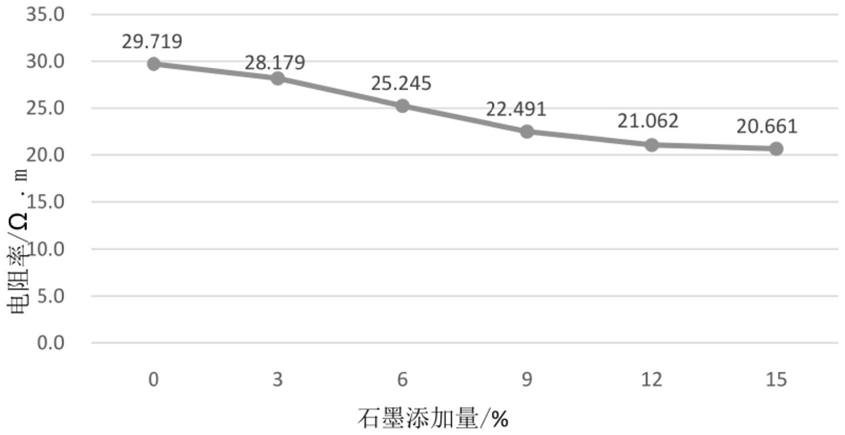

1.一种高电阻率土壤用钠基膨润土复合降阻剂，其特征在于，由如下重量份的原料组成：钠基膨润土80～120份，石墨3～20份，碳纳米管2～20份，聚丙烯酰胺5～20份，芒硝5～

20份，氯化铵5～30份，活性炭10～60份，钼酸钠0.5～8份，六偏磷酸钠0.5～8份；

所述活性炭包裹氯化铵，活性炭为粉末状，使氯化铵表面均匀包覆有活性炭的方法为机械搅拌。

2.如权利要求1所述的高电阻率土壤用钠基膨润土复合降阻剂，其特征在于，由如下重量份的原料组成：钠基膨润土80～100份，石墨3～10份，碳纳米管2～10份，聚丙烯酰胺5～

12份，芒硝5～12份，氯化铵5～15份，活性炭10～30份，钼酸钠0.5～4份，六偏磷酸钠0.5～4份。

3.如权利要求1所述的高电阻率土壤用钠基膨润土复合降阻剂，其特征在于，由如下重量份的原料组成：钠基膨润土100～120份，石墨10～20份，碳纳米管10～20份，聚丙烯酰胺

12～20份，芒硝12～20份，氯化铵15～30份，活性炭30～60份，钼酸钠4～8份，六偏磷酸钠4～8份。

4.如权利要求1所述的高电阻率土壤用钠基膨润土复合降阻剂，其特征在于，所述钠基膨润土的目数小于200目。

5.一种高电阻率土壤用钠基膨润土复合降阻剂的制备方法，其特征在于，包括：将钠基膨润土、石墨、碳纳米管混合均匀，形成混合物Ⅰ；

将氯化铵加入活性炭中，使氯化铵表面均匀包覆有活性炭，形成酸碱缓冲剂；

向混合物Ⅰ中加入芒硝、聚丙烯酰胺、钼酸钠、六偏磷酸钠，并混合均匀，形成混合物Ⅱ；

向混合物Ⅱ中加入所述酸碱缓冲剂，调节含水量为60％—70％，混合均匀，即得钠基膨润土复合接地降阻剂；

所述活性炭为粉末状，使氯化铵表面均匀包覆有活性炭的方法为机械搅拌。

6.如权利要求1所述的高电阻率土壤用钠基膨润土复合降阻剂的制备方法，其特征在于，所述钠基膨润土、石墨、碳纳米管的混合方法为水浴磁力搅拌30～35min，于80～85℃下干燥至恒重。

7.权利要求5‑6任一项所述的方法制备的高电阻率土壤用钠基膨润土复合降阻剂。

8.权利要求1‑4、7任一项所述的方法制备的高电阻率土壤用钠基膨润土复合降阻剂在电力、电信、建筑、广播、电视、铁路、公路、航空、水运、国防军工、治金矿山、煤炭、石油、化工、纺织、医药卫生、文化教育行业中的电气接地装置中的应用。
