专利号: 2019111599527
申请人: 嘉兴金喜莱科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

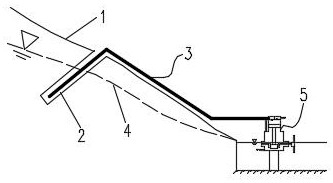

1.一种河岸边坡排水系统,其特征在于,包括钻孔、虹吸管、启动装置,在河岸边坡钻探形成下倾的钻孔2,在钻孔中放置虹吸管,虹吸管的进水口处于钻孔的底部,虹吸管的出水口与启动装置连接,虹吸管的直径为4mm,启动装置放置在河水中,启动装置与河床底部固定,启动装置包括进水室、出水室、阀门A、阀门B、出水管A、出水管B、出水管C、桨叶、转轴、转轮、连杆、塞体、外壳、上腔室、下腔室,虹吸管与进水室连接,出水管A连接在虹吸管和下腔室之间,阀门A设置在上腔室与进水室之间,阀门B设置在上腔室与出水室之间,出水管B与出水室连接,出水管C与下腔室的底部连接,出水管C设置在河流最低水位线以下,转轴安装在下腔室,转轴为凹字型,转轴的一端与外壳连接,转轴的另一端伸出外壳与桨叶连接,转轮设置在转轴上,连杆连接在转轮和塞体之间,所述的上腔室和下腔室被塞体隔开;

发生降雨后,河流水位线上升,桨叶受到水流冲击而转动,带动转轴、塞体运动,塞体向下运动,上腔室形成负压,阀门A打开,阀门B关闭,累积在虹吸管中的空气被吸入上腔室,塞体向上运动,上腔室压力增大,阀门B打开,阀门A关闭,上腔室中的气体进入出水室并从出水管B排出。

2.根据权利要求1所述的一种河岸边坡排水系统,其特征在于,所述的河岸边坡排水系统沿河岸边坡设置多个。

3.根据权利要求1所述的一种河岸边坡排水系统,其特征在于,所述的钻孔的孔口与孔底之间的垂直距离比当地大气压力对应的水柱高度高2m以上,钻孔的直径不小于75mm。

4.根据权利要求1所述的一种河岸边坡排水系统,其特征在于,所述的虹吸管设置一根或多根。

5.根据权利要求4所述的一种河岸边坡排水系统,其特征在于,所述的启动装置设置一个或者多个。

6.根据权利要求4所述的一种河岸边坡排水系统,其特征在于,所述的虹吸管采用PU管或者PA管。

7.根据权利要求5所述的一种河岸边坡排水系统,其特征在于,所述的启动装置采用耐腐蚀材料制成。
