专利号: 201911163630X
申请人: 章丽
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

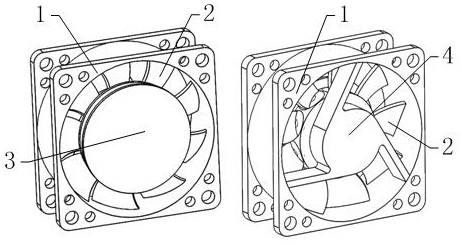

1.一种具有防回流的计算机风扇,它包括基座、固定于基座上的支架、安装于支架上的驱动电机、安装于驱动电机输出轴上的风扇本体,其特征在于:所述风扇本体由转子和扇叶组成,所述转子的一端具有嵌套圆槽,转子通过嵌套圆槽嵌套于驱动电机具有输出轴的一端,且嵌套圆槽的内端面与驱动电机的输出轴固定连接;多个扇叶周向均匀地安装在转子的外圆面上,且每个扇叶与转子之间分别安装有一个控制装置,控制装置通过转子旋转产生的离心力径向离心运动控制扇叶摆动;转子远离驱动电机的一端安装有调节装置;

上述调节装置包括弹簧安装板、调节环、复位弹簧,其中弹簧安装板固定安装在转子远离驱动电机的一侧;调节环通过滑动配合安装在转子的外圆面上;调节环和弹簧安装板之间安装有复位弹簧;调节环与各个扇叶挤压配合;

上述转子的外圆面上周向均匀地开有多个圆形口,每个圆形口远离转子外圆面的一端均开有一个安装环槽,每个安装滑槽的内圆面上均周向均匀地开有两个第一导向槽和两个第三导向槽,且两个第三导向槽的对称面和两个第一导向槽的对称面相互垂直,每个安装滑槽的内端面上均开有一个安装圆槽;

上述控制装置包括第一弹簧、第二弹簧、滑套、滑块、固定轴,其中固定轴的外圆面上具有外螺纹,固定轴通过圆形口安装在转子上,滑套的一端为开口端,滑套的另一端开有圆形孔,滑套的内圆面上周向均匀地开有两个第二导向槽,滑套的外圆面上周向均匀地安装有两个第一导向块,滑套通过两个第一导向块与两个第三导向槽的滑动配合安装在对应的安装滑槽内;滑块是由安装盘和滑动盘两部分组成,安装盘和滑动盘固定连接,滑块的内圆面上具有内螺纹,安装盘的外圆面上周向均匀地安装有两个第二导向块,滑动盘的外圆面上周向均匀地安装有两个第三导向块,滑块通过滑动盘上的两个第三导向块与滑套上所开的两个第二导向槽的滑动配合安装在滑套上,且滑块上安装盘上的两个第二导向块与对应安装环槽内所开的两个第一导向槽滑动配合,同时两个第二导向块能够在对应的两个第一导向槽内摆动;滑块上的内螺纹和固定轴上的外螺纹螺纹配合;滑动盘与滑套的内端面之间安装有第二弹簧;滑动盘与对应安装滑槽内所开的安装圆槽之间安装有第一弹簧;第一弹簧为拉伸弹簧,且具有预拉力;第二弹簧为压缩弹簧,且具有预压力;所述固定轴上的外螺纹的螺纹升角大于45°小于70°;所述滑套上的内螺纹的螺纹升角大于45°小于70°。

2.根据权利要求1所述的一种具有防回流的计算机风扇,其特征在于:上述转子上安装的所有固定轴上均安装有一个防止固定轴滑出对应安装滑槽的限位盘。

3.根据权利要求1所述的一种具有防回流的计算机风扇,其特征在于:上述固定轴上的外螺纹的螺纹升角为60°;所述滑套上的内螺纹的螺纹升角为60°。

4.根据权利要求1所述的一种具有防回流的计算机风扇,其特征在于:上述在第一弹簧和第二弹簧均未损坏的情况下,滑块的滑动盘始终位于滑套内。

5.根据权利要求1所述的一种具有防回流的计算机风扇,其特征在于:驱动电机通过可拆卸的方式安装在支架上。

6.根据权利要求1所述的一种具有防回流的计算机风扇,其特征在于:上述转子的外圆面上周向均匀地开有多个防止扇叶在摆动过程中与转子外圆面发生干涉的避让缺口。

7.根据权利要求1所述的一种具有防回流的计算机风扇,其特征在于:上述固定轴与对应扇叶之间通过可拆卸的方式连接。

8.根据权利要求1所述的一种具有防回流的计算机风扇,其特征在于:上述固定轴与对应的圆形口通过轴承连接。

9.根据权利要求1所述的一种具有防回流的计算机风扇,其特征在于:上述弹簧安装板通过焊接的方式固定安装在转子远离驱动电机一侧的端面上。
