1.一种含聚硅氧烷多嵌段聚合物的制备方法,其特征在于,包括以下步骤:
S1:制备双-(3-烯丙氧基-2-丙醇)二羟苯基丙烷,简称BAPD中间体,将双酚-A和烯丙基缩水甘油醚,按照摩尔比为1:2,溶于二氧六环、丙二醇甲醚醋酸酯、二乙二醇二甲醚或者4-甲基-2-戊酮溶剂中,在催化剂四丁基溴化铵和氮气保护的作用下加热到90~120℃回流反应8~12h,反应结束后,旋蒸除去溶剂和剩余的烯丙基缩水甘油醚,然后将粗产物通过中性氧化铝柱,乙酸乙酯作洗脱液,得到BAPD中间体,其反应方程式如下式(1)所示:S2:将BAPD中间体、端含氢聚硅氧烷、铂催化剂和有机溶剂加入到反应器中,在氮气气氛中进行氢硅化加成反应,反应温度为60~120℃,反应时间为6~24h,反应体系浓度为0.1~1.0g/mL,反应结束后,加入铂催化剂吸附剂并过滤以除去铂,然后滤液减压蒸馏除去溶剂,得到含聚硅氧烷多嵌段聚合物;所述端含氢聚硅氧烷的结构式如下式(2)所示:其中,m为2~20的整数;

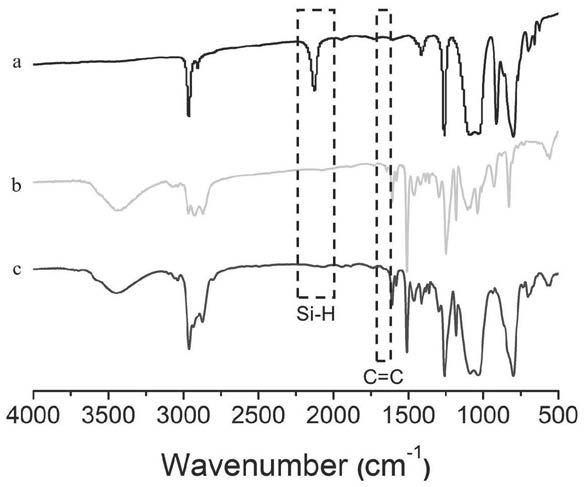

所述含聚硅氧烷多嵌段聚合物的结构式如下式(3)所示:
其中,x,y之和为2~20的整数,m为2~20的整数。
2.根据权利要求1所述的含聚硅氧烷多嵌段聚合物的制备方法,其特征在于,所述BAPD中间体与端含氢聚硅氧烷的摩尔比为(0.90~0.99):1。
3.根据权利要求1所述的含聚硅氧烷多嵌段聚合物的制备方法,其特征在于,所述有机溶剂为二甲苯、甲苯、乙腈中的一种或多种的混合物。
4.根据权利要求1所述的含聚硅氧烷多嵌段聚合物的制备方法,其特征在于,所述铂催化剂为Karstedt催化剂,用量为2~100ppm。
5.根据权利要求1所述的含聚硅氧烷多嵌段聚合物的制备方法,其特征在于,所述铂催化剂吸附剂为硅胶、活性氧化铝、活性炭中的一种或多种。
6.一种含聚硅氧烷多嵌段聚合物的增韧剂,其特征在于,所述含聚硅氧烷多嵌段聚合物是由所述权利要求1~5任一项方法制备得到的。
7.一种环氧树脂组合物,包含环氧树脂、固化剂、固化促进剂和增韧剂,其特征在于,所述增韧剂是使用如权利要求6所述的含聚硅氧烷多嵌段聚合物。
8.根据权利要求7所述的环氧树脂组合物,其特征在于,所述增韧剂在组合物中的含量为1.0wt%~15.0wt%,所述固化剂按照与环氧树脂组合物中环氧基团摩尔比1:1添加,所述固化促进剂在组合物中的含量为0.3wt%~2.0wt%。
9.根据权利要求7所述的环氧树脂组合物,其特征在于,所述环氧树脂为双酚A型环氧树脂、氢化双酚A型环氧树脂、脂环族环氧树脂、邻甲酚醛型环氧树脂、双酚F型环氧树脂、双酚S型环氧树脂、联苯型环氧树脂、双环戊二苯酚型环氧树脂中的一种或多种的混合物。
10.根据权利要求7所述的环氧树脂组合物,其特征在于,所述固化剂为有机酸酐类、有机胺类固化剂中的一种或多种的混合物;所述固化促进剂为叔胺类、咪唑类、有机磷类化合物中的一种或多种的混合物。
