专利号: 2019111636371
申请人: 章丽
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

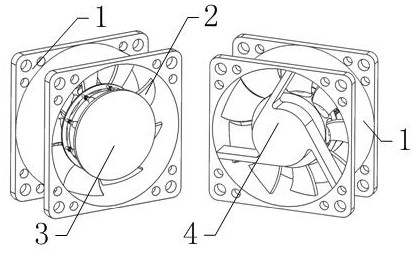

1.一种计算机使用的防回流风扇,它包括基座、固定于基座上的支架、安装于支架上的驱动电机、安装于驱动电机输出轴上的风扇本体,其特征在于:所述风扇本体由转子和扇叶组成,所述转子的一端具有嵌套圆槽,转子通过嵌套圆槽嵌套于驱动电机具有输出轴的一端,且嵌套圆槽的内端面与驱动电机的输出轴固定连接;多个扇叶周向均匀地安装在转子的外圆面上,且每个扇叶与转子之间分别安装有一个控制扇叶从水平状态摆动到侧摆状态的控制装置;转子远离驱动电机的一端安装有调节装置,调节装置控制扇叶从侧摆状态摆动到水平状态。

2.根据权利要求1所述的一种计算机使用的防回流风扇,其特征在于:上述转子的外圆面上周向均匀地开有多个圆形滑槽,每个圆形滑槽靠近转子外圆面的一端均开有一个贯通的圆形口,每个圆形滑槽的内圆面上均周向均匀地开有两个导向滑槽,每个圆形滑槽内均安装有一个限位环;

上述控制装置包括涡卷弹簧、滑套、固定轴、导向滑块,其中固定轴一端的外圆面上具有外螺纹,固定轴通过转子上所开的圆形口安装在转子上,且固定轴与圆形口之间为转动配合;固定轴未具有外螺纹的一端位于转子外侧且与对应的扇叶连接;固定轴与对应的圆形滑槽之间安装有涡卷弹簧,且涡卷弹簧的外端固定安装在对应圆形滑槽的内圆面上,涡卷弹簧的内端固定安装在固定轴的外圆面上;涡卷弹簧位于对应圆形滑槽内所安装的限位环靠近转子外圆面的一侧;滑套的内圆面上具有内螺纹,滑套的外圆面上周向均匀地安装有两个导向滑块,滑套通过两个导向滑块与两个导向滑槽的滑动配合安装在对应的圆形滑槽内,且滑套上的内螺纹与固定轴上的外螺纹螺纹配合;滑套位于对应圆形滑槽内所安装的限位环远离转子外圆面的一侧;所述固定轴上的外螺纹的螺纹升角等于45°;所述滑套上的内螺纹的螺纹升角等于45°。

3.根据权利要求2所述的一种计算机使用的防回流风扇,其特征在于:上述转子上安装的所有固定轴上均安装有一个防止固定轴滑出对应圆形滑槽的限位盘。

4.根据权利要求1所述的一种计算机使用的防回流风扇,其特征在于:上述转子上端的外圆面上周向均匀地开有多个方形口,每个方形口的内端面上均开有一个方形安装槽,每个方形安装槽的内端面上均开有一个方形导向槽,每个方形导向槽的内端面上均开有一个方形滑槽;

上述调节装置包括调节单元、调节环、安装盘,其中安装盘通过固定柱固定安装在转子远离驱动电机的一侧;调节环通过滑动配合安装在转子的外圆面上;调节环和安装盘之间周向均匀地安装有多个调节单元;

上述调节单元包括第一电磁铁、弹簧固定盘、第一弹簧、卡块、固定杆、第二弹簧、第二电磁铁,其中第一电磁铁固定安装在安装盘靠近调节环的端面上,第一电磁铁的外侧具有第一磁性线圈,固定杆的一端固定安装在调节环靠近安装盘的端面上,弹簧固定盘固定安装在固定杆的另一端,且弹簧固定盘为软磁材料;导向支撑固定安装在转子的外圆面上,且导向支撑与固定杆滑动配合;导向支撑与弹簧固定盘之间安装有具有预紧力的第一弹簧;

第二电磁铁固定安装在转子上所开的方形滑槽内,且第二电磁铁的外侧具有第二磁性线圈;卡块的一端固定安装有导向安装环,卡块通过导向安装环与转子上所开的方形安装槽的滑动配合安装在转子上,且导向安装环与对应方形安装槽支间安装有具有预紧力的第二弹簧;卡块的一端为软磁材料且穿入对应的方形滑槽和方形安装槽之间的方形导向槽内;

卡块的另一端穿出对应的方形口与调节环限位配合。

5.根据权利要求4所述的一种计算机使用的防回流风扇,其特征在于:上述第一电磁铁和第二电磁铁的通电方式为电刷式连接,以保证转子的旋转不影响通电;所述基座上安装有控制器,控制器通过传感器识别扇叶的旋转与否控制第一电磁铁和第二电磁铁是否通电的。

6.根据权利要求1所述的一种计算机使用的防回流风扇,其特征在于:上述转子的外圆面上周向均匀地开有多个防止扇叶在摆动过程中与转子外圆面发生干涉的避让缺口。

7.根据权利要求2所述的一种计算机使用的防回流风扇,其特征在于:上述固定轴与对应扇叶之间通过可拆卸的方式连接。

8.根据权利要求2所述的一种计算机使用的防回流风扇,其特征在于:上述固定轴与对应的圆形口通过轴承连接。

9.根据权利要求4所述的一种计算机使用的防回流风扇,其特征在于:上述固定柱通过焊接的方式固定安装在安装盘上,固定柱通过焊接的方式固定安装在转子远离驱动电机一侧的端面上。

10.根据权利要求4所述的一种计算机使用的防回流风扇,其特征在于:上述调节环处于最上端时,第一电磁铁的通电电流大于卡块收回时第二电磁铁的通电电流;当卡块收回时,调节环上端面未达到卡块下端面位置。
