专利号: 2019111662747
申请人: 台州弘锐精密机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种拦截式河道漂浮杂物打捞方法,对河道内漂浮的杂物进行打捞清理,其特征在于,包括以下几个步骤:

S1、杂物拦截,在河道内安装拦截网,对河道内漂浮的杂物进行拦截,使河道内漂浮的杂物聚集;

S2、杂物分类收集,对步骤S1中河道内聚集的漂浮杂物进行分层收集,根据漂浮杂物的体积大小进行分层收集,对收集的漂浮杂物进行归类;

S3、杂物打捞,对步骤S2中收集的漂浮杂物进行打捞,将收集的漂浮杂物打捞上岸;

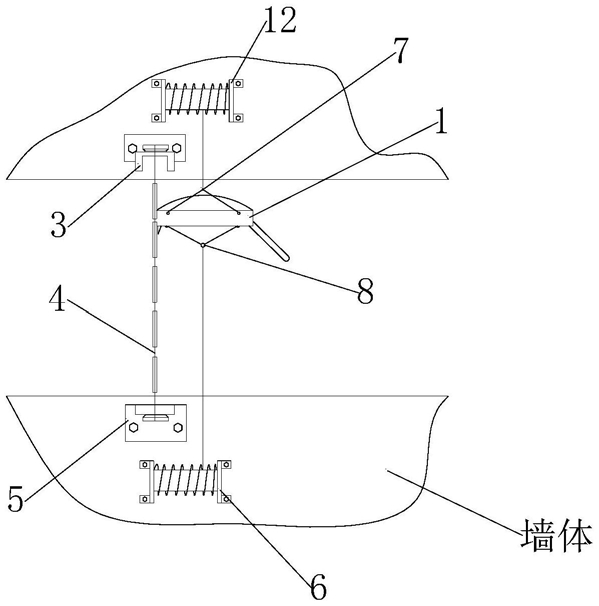

上述步骤S1- S3所述的一种拦截式河道漂浮杂物打捞方法对河道内漂浮的杂物进行打捞清理,具体由一种拦截式河道漂浮杂物打捞装置完成,该拦截式河道漂浮杂物打捞装置包括横向固定于河道内的拦截网(13)、以及设置于拦截网(13)前方的收集车(1),所述拦截网(13)的顶端设置有多个悬挂筒(2),每一个所述悬挂筒(2)的轴心位置设有贯通的圆孔,相邻两个所述悬挂筒(2)之间连接有拉绳(4),所述拉绳(4)依次穿过多个悬挂筒(2)内的圆孔将悬挂筒(2)串联,所述拉绳(4)的两端设有拉绳固定座(9),所述拉绳(4)其中一端的拉绳固定座(9)固定在第一支架(3)的顶端,所述拉绳(4)另一端的拉绳固定座(9)固定在第二支架(5)的顶端,所述第一支架(3)以及第二支架(5)均直立固定于河道两侧的地面上;

所述拦截网(13)的底端两侧边角对称设置有连接脚(11),每一侧的所述连接脚(11)底端设有固定底座(10),所述固定底座(10)通过螺钉锁紧在河道内的两侧将拦截网(13)拉紧;

所述收集车(1)设置于拦截网(13)前方且位于河道的其中一侧,所述收集车(1)的其中一侧连接有第一牵引绳(7),所述第一牵引绳(7)的另一端连接有第二牵引组件(12),所述收集车(1)的另一侧连接有第二牵引绳(8),所述第二牵引绳(8)的另一端连接有第一牵引组件(6),所述第一牵引组件(6)以及所述第二牵引组件(12)分别安装于河道两侧的地面上;

所述第二牵引组件(12)包括滚筒(1201)、中心销轴(1202)、扭簧(1203)、底座(1204),所述滚筒(1201)为内部设有空心腔体的圆柱形结构,所述滚筒(1201)的两端安装有底座(1204),所述滚筒(1201)的空心腔内设有中心销轴(1202),所述中心销轴(1202)的两端通过滚动轴承穿过滚筒(1201)固定在底座(1204)的顶端,位于空心腔内的所述中心销轴(1202)外壁安装有扭簧(1203),所述扭簧(1203)的内圈固定在中心销轴(1202)上,所述扭簧(1203)的外圈固定在滚筒(1201)的空心腔内壁上;

所述收集车(1)包括收集车箱体(101)、以及固定在收集车箱体(101)后端的收集网(111),所述收集网(111)的网面设置有菱形网孔,所述收集网(111)的内部设有两层收集仓,收集仓分为顶层收集仓和底层收集仓,所述收集车箱体(101)为中间设有方孔的方形箱,所述收集车箱体(101)内的方孔为贯通孔,所述收集车箱体(101)的方孔内横置有水平固定的漂浮板(102),漂浮板(102)将收集车箱体(101)的方孔隔离为两层方形通道,其中,收集车箱体(101)的底层方形通道为收集车箱体(101)的顶层方形通道高度的二分之一,所述收集车箱体(101)的顶层方形通道与收集网(111)的顶层收集仓连通,所述收集车箱体(101)的底层方形通道与收集网(111)的底层收集仓连通。

2.根据权利要求1所述的一种拦截式河道漂浮杂物打捞方法,其特征在于:所述收集车箱体(101)的顶层方形通道内安装有第二挡板(106),所述第二挡板(106)为方形板结构,所述第二挡板(106)共设有两块,其中一块所述第二挡板(106)铰接于顶层方形通道的顶端,另一块所述第二挡板(106)铰接于顶层方形通道的底端,两块所述第二挡板(106)的外侧均设有L形板状的第二支撑块(107)。

3.根据权利要求1所述的一种拦截式河道漂浮杂物打捞方法,其特征在于:所述收集车箱体(101)的底层方形通道内安装有第一支撑块(104)和第一挡板(105),所述第一挡板(105)为方形板结构,所述第一挡板(105)共设有两块,其中一块所述第一挡板(105)铰接于底层方形通道的顶端,另一块所述第一挡板(105)铰接于底层方形通道的底端,两块所述第一挡板(105)的外侧均设有L形板状的第一支撑块(104)。

4.根据权利要求1所述的一种拦截式河道漂浮杂物打捞方法,其特征在于:所述收集车箱体(101)的其中一侧铰接有摆杆(108),所述摆杆(108)包括挡块(109)、销轴(110)、收集网(111)、第一摆杆(112)、挡网(113)、第二摆杆(114),所述第一摆杆(112)为方形板结构,所述第一摆杆(112)的顶端伸入于收集车箱体(101)的底层方形通道内,所述第一摆杆(112)的顶端铰接有销轴(110),所述销轴(110)固定于收集车箱体(101)的底层方形通道内,所述第一摆杆(112)的外侧且临近于第一摆杆(112)的顶端设有凸起的挡块(109);

所述第二摆杆(114)为水平布置的方形片结构,所述第二摆杆(114)的顶端伸入于收集车箱体(101)的顶层方形通道内,且所述第二摆杆(114)的顶端铰接在收集车箱体(101)的顶层方形通道内壁顶端;

所述第二摆杆(114)与所述第一摆杆(112)之间固定有方形结构的挡网(113),所述挡网(113)的网面设有贯通的菱形网孔。

5.根据权利要求1所述的一种拦截式河道漂浮杂物打捞方法,其特征在于:所述收集车箱体(101)的方孔前端设有刮块(117),所述刮块(117)的顶端设有V形结构的刮削刃。
