专利号: 2019111663970
申请人: 青海大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

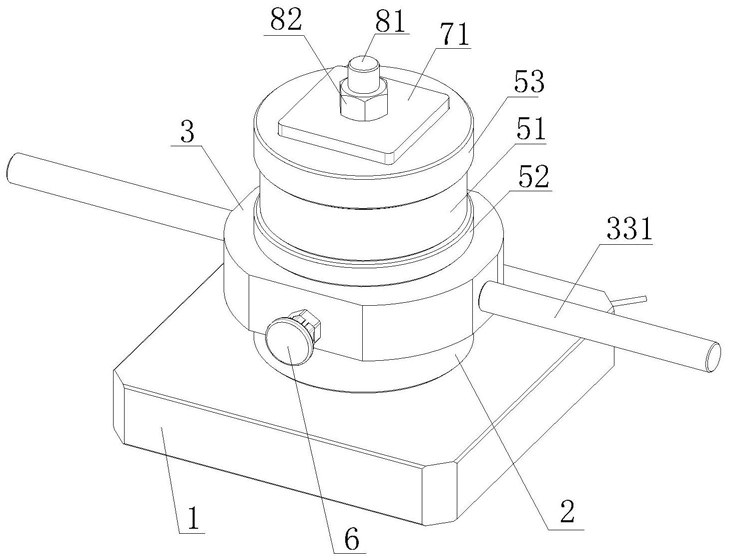

1.一种测试螺栓扭拉特性的载荷可卸式试验系统,其特征在于,建立试验平台,包括固定平台、止转芯轴、钢珠固定套、承力钢珠和轴力传感器,止转芯轴固定于固定平台,止转芯轴具有中心通道,轴力传感器和钢珠固定套均套设于止转芯轴外部,钢珠固定套开有通道,止转芯轴开设孔槽,预紧时、承力钢珠位于通道内且承力钢珠凸出于通道,卸载时、转动钢珠固定套、承力钢珠落入孔槽;螺栓扭拉测试步骤,包括:获得螺栓达到屈服所需的预紧力Fs,取Fs的80%作为目标预紧力Ft;将螺栓安置于试验平台;使用电动扭矩扳手对螺栓进行拧紧,拧紧至目标预紧力Fs后终止拧紧;读取并记录电动扭矩扳手和试验平台上的数据,并对数据进行处理分析,得到螺栓的扭拉特性参数,取扭矩系数K;

止转芯轴为阶梯轴,包括细轴和粗轴,细轴在上,粗轴在下,孔槽开于粗轴端面;钢珠固定套包括端部和侧部,端部中心开有与细轴间隙配合的通孔,通道开于端部且沿通孔圆周分布,孔槽与通道相对应,端部与侧部形成凹槽结构,凹槽与粗轴间隙配合;

钢珠固定套设有定位部,定位部为定位销固定孔,定位销固定孔开于侧部,粗轴柱面开有定位销孔,定位销固定孔与定位销孔对应,所述试验平台包括定位销,定位销与定位销固定孔、定位销孔相配合,定位销固定孔具有插入面,插入面为平面;

所述试验平台包括下传感器垫块和上传感器垫块,下传感器垫块、轴力传感器和上传感器垫块从下往上依次叠放且套设于细轴外部,下传感器垫块位于端部上方,细轴为腰圆型,下传感器垫块和上传感器垫块中心开有与细轴适配的腰圆孔,与细轴间隙配合;

所述试验平台设有螺栓头快换套筒,螺栓头快换套筒开有螺栓孔和螺栓头孔,螺栓的螺栓头与螺栓头孔适配,螺栓头孔、螺栓孔、中心通道依次对中,固定平台设有限制螺栓头快换套筒转动自由度的套筒限位机构。

2.如权利要求1所述的一种测试螺栓扭拉特性的载荷可卸式试验系统,其特征在于,所述钢珠固定套侧部设有卸载把手。

3.如权利要求1所述的一种测试螺栓扭拉特性的载荷可卸式试验系统,其特征在于,所述试验系统设有螺母,螺母下方设有被连接件,被连接件中心开有穿孔,穿孔与中心通道对中,上传感器垫块设有限制被连接件转动自由度的被连接件限位机构。

4.如权利要求3所述的一种测试螺栓扭拉特性的载荷可卸式试验系统,其特征在于,被连接件限位机构包括止动平面,上传感器垫块顶部开有定位槽,止动平面为定位槽槽壁,被连接件与定位槽适配。

5.如权利要求1所述的一种测试螺栓扭拉特性的载荷可卸式试验系统,其特征在于,套筒限位机构包括止动平面,固定平台开有套筒定位孔,止动平面为套筒定位孔孔壁,螺栓头快换套筒与套筒定位孔适配。

6.如权利要求5所述的一种测试螺栓扭拉特性的载荷可卸式试验系统,其特征在于,套筒定位孔内设有调整垫块,调整垫块位于螺栓头快换套筒上方。
