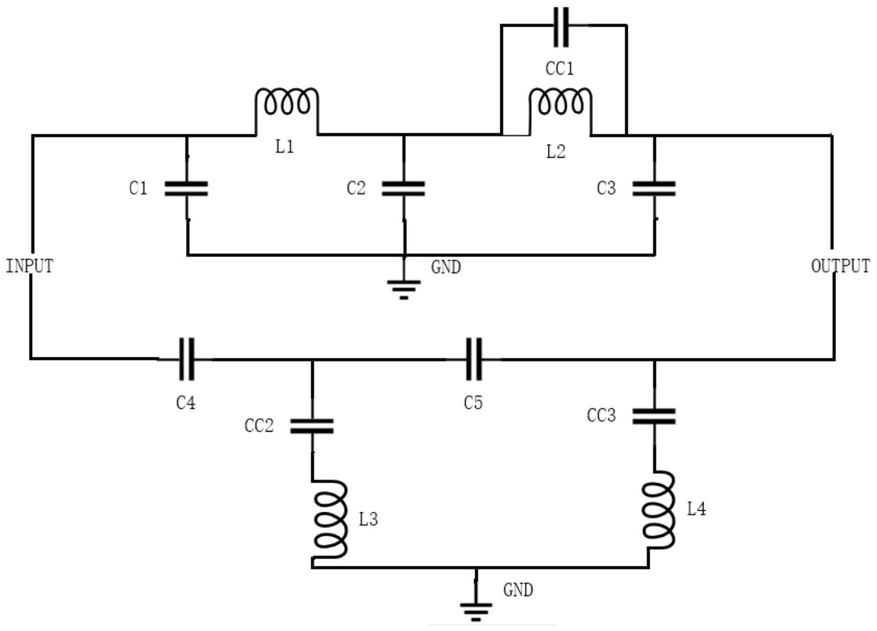

1.一种高低通并联LTCC带阻滤波器，包括一个输入端电极、一个输出端电极和四个接地端电极，还包括多层LTCC陶瓷基板，其中，所述输入端电极和输出端电极分别设于所述滤波器长度方向上的中部，所述接地端电极设于输入端电极和输出端电极的两侧；所述的带阻滤波器由低通滤波器与高通滤波器并联构成，所述的低通滤波器包括串联连接的第一电感L1与第二电感L2，并联连接的第一对地电容C1、第二对地电容C2与第三对地电容C3以及与电感L2形成并联谐振的耦合电容CC1；所述的高通滤波器包括串联连接的第四电容C4与第五电容C5、并联连接的第三电感L3与第四电感L4以及与第三、第四电感L3、L4形成串联谐振的耦合电容CC2、CC3；实现这些电感、电容元件的导体印刷在LTCC生瓷表面，并通过打孔、填孔、网印、层压和烧结工艺制成滤波器；

所述带阻滤波器三维结构分两部分，输入端口一侧为低通滤波器部分，输入端口另一侧为高通滤波器部分；第一、第二、第三、第四电感L1、L2、L3、L4采用多层陶瓷介质上的螺旋电感实现，不同陶瓷介质上的金属导体通过垂直通孔连接，通过调节螺旋电感线每层的线宽以及螺旋电感的内径来调节各个电感值；带阻滤波器中电容通过多层陶瓷介质层的平面电容极板实现，不同陶瓷介质层之间的电容极板通过极板间的相互耦合实现互连，通过调整极板的尺寸以及间距来调节各个电容值；电感与电容间利用垂直通孔相连，在低通滤波器部分，电感位于电容上方；在高通滤波器部分，电容位于电感上方；

所述带阻滤波器三维电路部分共分为18层；

所述带阻滤波器的低通滤波器部分三维电路，第1至第5层为第一电感L1与第二电感L2，第一电感L1始端在第1层，与输入端电极相连，末端在第5层，与第二电感L2末端相连，第二电感L2始端在第1层，与输出端电极相连；第10、11层为耦合电容CC1，上极板与输出端电极相连，下极板通过通孔与电感L1、L2相连；第16、18层为地层，其中第16层为缺陷地结构；

第17层为对地电容层，第二对地电容C2通过通孔与耦合电容CC1下极板相连，第一对地电容C1与输入端口相连，第三对地电容C3与输出端电极相连；

所述带阻滤波器高通滤波器部分三维电路，第三电感L3始端在第8层，与第6层耦合电容CC2相连，末端在第14层，与侧面的接地端电极相连；第四电感L4始端在第9层，与第3、7层的耦合电容CC3相连，末端在第15层，与侧面的接地端电极相连；第四电容C4在第2、第4层，与输入端电极相接；第五电容C5在电路第4、第6层，与输出端电极相连；公共耦合极板在第

3、第5层，公共耦合极板间通过过孔相连。

2.根据权利要求1所述的高低通并联LTCC带阻滤波器，其特征在于，所述带阻滤波器为侧面电极结构，输入、输出端电极以及接地端电极均在长边两侧，器件短边处无电极。

3.根据权利要求1所述的LTCC带阻滤波器，其特征在于，滤波器的整体尺寸为2.0mm×

1.25mm×0.7mm。

4.根据权利要求1所述的高低通并联LTCC带阻滤波器，其特征在于，低通段插入损耗小于0.5dB，高通段插入损耗小于1.6dB，1.575GHz处抑制大于18dB，通带内驻波大于13dB。

5.根据权利要求1所述的高低通并联LTCC带阻滤波器，其特征在于，所述的滤波器内部导体以及电极均为金属银。
