专利号: 2019111696673
申请人: 重庆工商职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

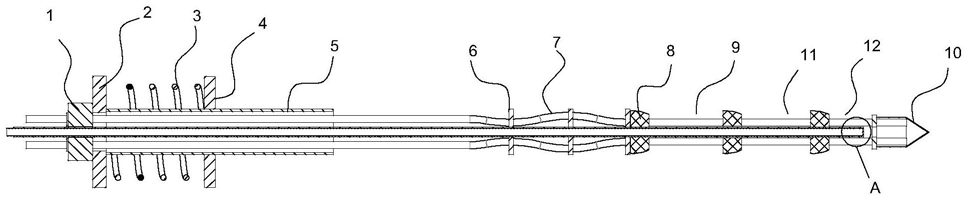

1.一种建筑施工用锚固装置,其特征在于:包括注浆管、钢绞线、锚固板、承压板和压紧弹簧;所述钢绞线为多根并沿所述注浆管周向均匀分布;所述锚固板通过锚具锚固于所述钢绞线的外端;所述承压板通过位于其与锚固板之间的所述压紧弹簧的弹力推动下压紧地面;

所述钢绞线的沿长度方向外套有多个止浆塞,并通过所述止浆塞分隔为多个锚固段;

所述注浆管的管壁设有与多个所述锚固段一一对应的多组出浆孔;所述注浆管内同轴设有可绕轴线转动的配浆管;所述配浆管的管壁设有与所述出浆孔一一对应的多组过浆孔且各组所述过浆孔沿周向错开。

2.根据权利要求1所述的建筑施工用锚固装置,其特征在于:所述钢绞线内端固定有导向帽,钢绞线的自由段设有三个架线环;所述架线环设有使注浆管穿过的中心孔和围绕所述中心孔均匀分布的多个用于使钢绞线穿过的通孔,所述架线环的外圆周上沿周向均匀分布有多个用于容纳钢绞线的凹槽。

3.根据权利要求2所述的建筑施工用锚固装置,其特征在于:所述止浆塞为锥形结构,其小径端朝向导向帽侧。

4.根据权利要求3所述的建筑施工用锚固装置,其特征在于:所述钢绞线的自由段外套有导向筒。

5.根据权利要求4所述的建筑施工用锚固装置,其特征在于:所述注浆管的内壁固定设有聚四氟乙烯层。

6.根据权利要求5所述的建筑施工用锚固装置,其特征在于:所述锚具包括锚固块和可插入所述锚固块的锥形孔内的两个可夹紧钢绞线的锥形锁夹。

7.根据权利要求6所述的建筑施工用锚固装置,其特征在于:所述承压板上设有用于连接建筑设备的螺栓孔。
