专利号: 2019111709828
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

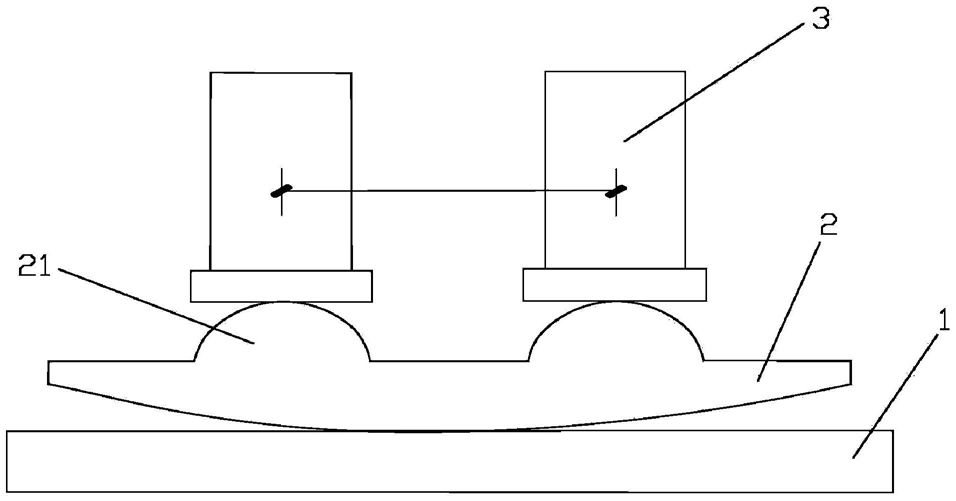

1.一种滚动荷载模拟试验装置,用于对水平面承载结构进行滚动荷载模拟试验,其特征在于,包括:弓形加载台,所述弓形加载台的弧形底面用于与所述水平面承载结构滚动接触形成接触点;

竖向加载装置,所述竖向加载装置连接于所述弓形加载台的水平顶面形成加载点;以及弹性件,所述弹性件的一端用于连接于所述水平面承载结构,所述弹性件的另一端连接于所述弓形加载台的水平顶面形成固定点;

沿水平方向,所述接触点位于所述加载点与所述固定点之间;

所述竖向加载装置可沿竖直方向作往复直线运动,以配合所述弹性件的弹力共同驱动所述弓形加载台相对所述水平面承载结构滚动。

2.根据权利要求1所述的滚动荷载模拟试验装置,其特征在于:所述弓形加载台的横截面为劣弧弓。

3.根据权利要求2所述的滚动荷载模拟试验装置,其特征在于:所述加载点到所述劣弧弓的弦的左端距离为L1,所述固定点到所述劣弧弓的弦的右端距离为L2;

所述L1与所述L2均小于所述劣弧弓的弦长L3的一半。

4.根据权利要求2所述的滚动荷载模拟试验装置,其特征在于:所述弹性件为弹簧。

5.根据权利要求4所述的滚动荷载模拟试验装置,其特征在于:所述弹性件的原长为L0,所述原长L0小于所述劣弧弓的高L4。

6.根据权利要求1所述的滚动荷载模拟试验装置,其特征在于:所述竖向加载装置包括加载杆和气缸;

所述加载杆的一端连接于所述气缸,所述气缸可沿竖直方向驱动所述加载杆作往复直线运动,所述加载杆的另一端连接于所述弓形加载台的水平顶面形成加载点。

7.一种滚动荷载模拟试验方法,其特征在于,包括以下步骤:将权利要求1-6任意一项所述的滚动荷载模拟试验装置与所述水平面承载结构进行接触形成所述接触点;

通过所述竖向加载装置的匀速驱动以及所述弹性件的弹性力驱动,使得所述弓形加载台相对所述水平面承载结构滚动。

8.根据权利要求7所述的滚动荷载模拟试验方法,其特征在于:调整所述加载点和所述固定点的位置;

更换所述弹性件。

9.根据权利要求7所述的滚动荷载模拟试验方法,其特征在于:所述水平面承载结构为轨道或者沥青路面。
