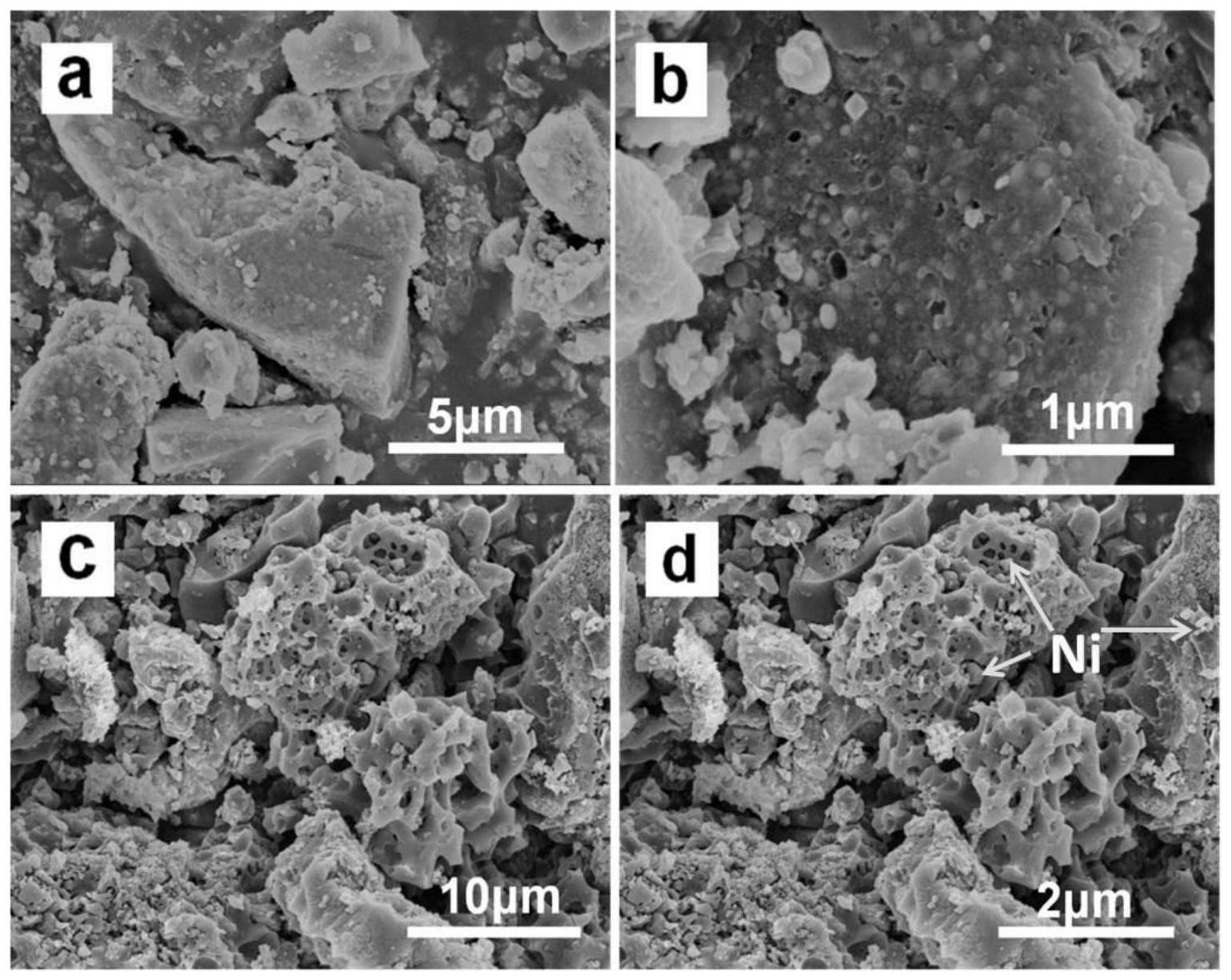

1.一种镍基磁性生物炭吸附剂，其特征在于所述镍基磁性生物炭吸附剂是以裙带菜为原料，经活化后采用高温无氧杂化技术制备而成，外观呈炭黑色粉末状，孔径为2.5-4.7nm，孔体积为0.4015-0.4511m3/g，比表面积为680.50-744.15m2/g，X射线衍射光谱仪分析其具有44.480°，51.830°和76.350°的三个衍射峰，红外光谱显示其在3730cm-1,3618cm-1,

2347cm-1,1539cm-1,665cm-1具有吸收峰。

2.一种镍基磁性生物炭吸附剂的制备方法，其特征在于将裙带菜负载镍离子化合物六水氯化镍，然后经活化后进行高温碳化制备得到。

3.如权利要求2所述的一种镍基磁性生物炭吸附剂的制备方法，其特征在于，包括以下步骤：

1)裙带菜预处理

裙带菜用蒸馏水反复冲洗数次，80℃下干燥48小时后将其粉碎成粒度为100-200目的粉末；

2)负载镍离子的裙带菜的制备

将步骤1)中获得的裙带菜粉浸泡在浓度为0.5mol/L的六水氯化镍溶液中24h，超声振荡4h，使六水氯化镍充分加载到裙带菜粉表面；进行过滤，得到的固体在80℃的烤箱中干燥

24小时；得负载镍离子的裙带菜；

3)裙带菜磁性生物炭的制备

将步骤2)中负载镍离子的裙带菜与KOH固体混合，然后将混合物置于管式炉中，在N2氛围保护下进行高温炭化，N2的流速为200mL/min，管式炉温度以10℃/min的速率升温至800℃，然后在该温度下维持2h；冷却后用大量蒸馏水冲洗至中性，在80℃下烘干24h。

4.如权利要求3所述的一种镍基磁性生物炭吸附剂的制备方法，其特征在于，所述步骤

2)中的裙带菜粉与六水氯化镍溶液的重量体积比(g/ml)为1:10。

5.如权利要求3所述的一种镍基磁性生物炭吸附剂的制备方法，其特征在于，所述步骤

3)中负载镍离子的裙带菜与KOH固体的重量比为1:0.5-1:1.5。

6.一种利用权利要求1所述镍基磁性生物炭吸附亚甲基蓝的方法，该方法包括：将镍基磁性生物炭加入到浓度为500mg/L亚甲基蓝溶液中，吸附温度为20-50℃，磁性搅拌达到吸附平衡后，以4000r/min的速度离心5min，取上清液测定其OD值。

7.根据权利要求6所述的镍基磁性生物炭吸附亚甲基蓝的方法，其特征在于所述吸附温度为50℃。

8.根据权利要求6所述的镍基磁性生物炭吸附亚甲基蓝的方法，其特征在于所述镍基磁性生物炭与亚甲基蓝溶液的重量体积比(g/ml)1:1000。

9.根据权利要求6所述的镍基磁性生物炭吸附亚甲基蓝的方法，其特征在于所述离心时间为5min。
