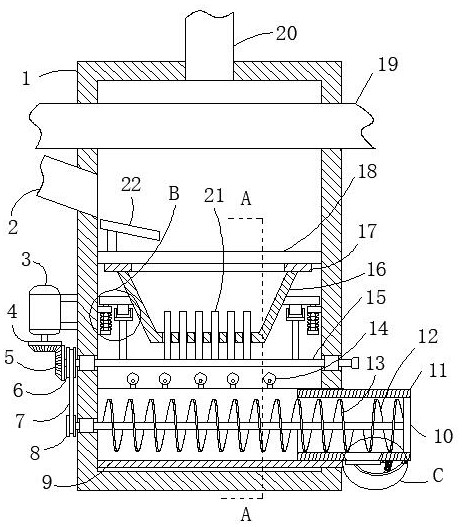

1.秸秆的燃烧回收利用装置,包括燃烧炉(1)以及设置在燃烧炉(1)内的过热管(19)和网格板(18),其特征在于:所述燃烧炉(1)的左右两侧均通过圆口与过热管(19)的管壁固定连接,所述网格板(18)的下端固定连接有环形结构的隔热板(17),所述隔热板(17)的下端固定连接有接料斗(16),所述接料斗(16)的左右两侧均固定连接有支撑板(24),两个所述支撑板(24)的下端均通过支撑机构与燃烧炉(1)的内壁连接,所述燃烧炉(1)相对的两侧内壁均通过第一滚动轴承转动连接有横管(15),所述横管(15)的管壁上固定连接有多个均匀分布的连接管(21),所述接料斗(16)的下端均匀开设有多个条形通孔,多个所述连接管(21)远离横管(15)的一端分别穿过多个条形通孔并延伸至接料斗(16)内,所述横管(15)的一端穿过滚动轴承并固定连有第一链轮(6)和第一锥齿轮(5),所述燃烧炉(1)的左侧固定连接有电机(3),所述电机(3)的输出端固定连接有第二锥齿轮(4),所述第一锥齿轮(5)与第二锥齿轮(4)啮合,所述燃烧炉(1)的右端下侧通过安装孔固定连有U型板(9),所述U型板(9)内设有出料机构,所述出料机构与第一链轮(6)连接,所述燃烧炉(1)的左侧固定连接有倾斜设置的进料管(2),所述燃烧炉(1)的上端中心处通过圆孔固定连接有出气管(20);
所述支撑机构包括固定在支撑板(24)下端的导向杆,所述导向杆的杆壁上滑动套接有弹簧(27)和环形块(23),所述环形块(23)的一侧与燃烧炉(1)的内壁固定连接,所述导向杆远离支撑板(24)的一端固定连接有限位块,所述弹簧(27)的一端与限位块的一侧固定连接,所述弹簧(27)的另一端与环形块(23)的一侧固定连接,所述横管(15)的管壁上固定连接有支撑支撑杆(26),所述支撑杆(26)的上端固定连接有滚轮(25),所述滚轮(25)与支撑板(24)的下侧接触连接;
所述网格板(18)的上端左侧固定连接有倾斜设置的导流板(22),所述导流板(22)的上端倾斜开设有多个导流槽,所述导流板(22)与进料管(2)的管口处位置对应;所述横管(15)远离第一锥齿轮(5)的一端穿过第一滚动轴承并固定连接有气管连接头。
2.根据权利要求1所述的秸秆的燃烧回收利用装置,其特征在于:所述出料机构包括通过第二滚动轴承转动连接在U型板(9)内的推料螺杆(13),所述推料螺杆(13)的一端穿过第二滚动轴承并固定连接有第二链轮(8),所述第一链轮(6)与第二链轮(8)之间共同绕接有链条(7),所述U型板(9)的右侧上端固定连接有套管(11),且套管(11)的右端管口处固定连接有密封板(10),所述推料螺杆(13)的一端延伸至套管(11)内并固定连接有螺旋叶片(12),所述推料螺杆(13)的螺旋旋向与螺旋叶片(12)的旋向相反,所述套管(11)的下端中心处开设有出料口,所述U型板(9)的两个竖直部上端均倾斜固定连接有多个均匀分布的喷水头(14)。
3.根据权利要求2所述的秸秆的燃烧回收利用装置,其特征在于:所述套管(11)的下端通过铰链铰接有挡板(28),所述套管(11)的下端右侧通过转轴转动连接有弧形杆(30),所述弧形杆(30)远离转轴的一端与挡板(28)的下侧接触连接,所述弧形杆(30)的杆壁上固定连接有拉力弹簧(29),所述拉力弹簧(29)远离弧形杆(30)的一端与套管(11)的管壁固定连接。
4.根据权利要求2所述的秸秆的燃烧回收利用装置,其特征在于:所述推料螺杆(13)远离第二链轮(8)的一端通过第三滚动轴承与密封板(10)的一侧转动连接。
