专利号: 2019111762694
申请人: 义乌市研创工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

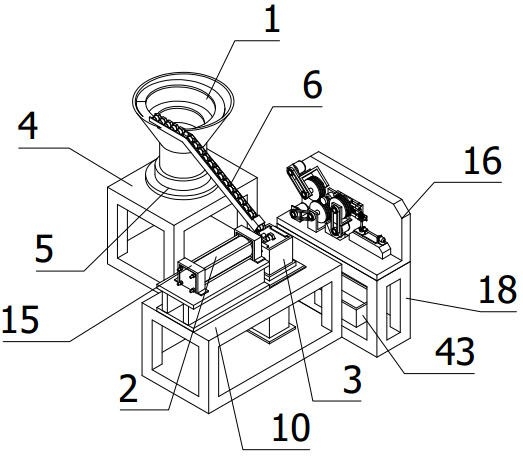

1.一种外六角螺丝自动加工螺纹装置,其特征在于,包括振动盘(1)、送料组件和加工组件(16),振动盘(1)设置于送料组件的旁侧,加工组件(16)设置于送料组件的一侧,振动盘(1)的上料方向垂直于送料组件的送料方向,并且送料组件和加工组件(16)之间呈直线依次排列,送料组件包括推料气缸(2)和承托机构(3),承托机构(3)设置于振动盘(1)的一侧,推料气缸(2)设置于承托机构(3)远离加工组件(16)的一侧,振动盘(1)设置于一个第一支架(4)上,并且振动盘(1)的底部通过一个第一底座(5)固定于第一支架(4)的顶部,振动盘(1)的上料方向设有一个用于上料的上料轨道(6),并且上料轨道(6)的上料方向位于承托机构(3)的上方,承托机构(3)一侧的上料轨道(6)上还设有一个用于防止外六角螺丝掉落的挡盖,承托机构(3)包括卡接槽(7)、滑动块(8)和单轴气缸(9),卡接槽(7)呈竖直状态设置于一个第二支架(10)上,并且卡接槽(7)的底部通过一个第二底座(11)固定于第二支架(10)的顶部,滑动块(8)呈竖直状态能够滑动的设置于卡接槽(7)内,单轴气缸(9)呈竖直状态设置于第二支架(10)的内侧顶部,并且单轴气缸(9)通过一个支座固定于第二支架(10)的内侧底部,单轴气缸(9)的输出轴上设有一个推板(12),推板(12)与滑动块(8)的底部固定连接,并且第二底座(11)与第二支架(10)的顶部均连通开设有一个用于推板(12)移动的开口,滑动块(8)的顶部还固定设有一个承托块(13),并且承托块(13)的顶部还设有一个用于外六角螺丝落入的放置口(14),放置口(14)与上料轨道(6)相对,推料气缸(2)通过一个平台呈水平状态固定于第二支架(10)的顶部,推料气缸(2)的输出方向正对承托块(13),并且推料气缸(2)还通过两个压紧环(15)固定,加工组件(16)包括移动机构和两个第一加工机构,移动机构和两个第一加工机构均设置于一个安装板(17)的侧部,并且安装板(17)呈竖直状态固定设置于一个第三支架(18)的顶部,安装板(17)的侧壁上还设有一个活动座(19),活动座(19)上设有一个圆柱(20),并且圆柱(20)与活动座(19)之间插接配合,圆柱(20)的顶部设有一个用于抵住外六角螺丝的圆盘(21),圆盘(21)与活动座之间还固定设有一个弹簧(22),并且圆柱(20)与推料气缸(2)的输出轴之间共轴线,两个第一加工机构的结构均相同,并且两个第一加工机构分别设置于活动座(19)的相邻一侧,每个第一加工机构均包括一个U形座(23)、一个转轴(24)和一个加工盘(25),转轴(24)转动设置于U形座(23)上,加工盘(25)套设于转轴(24)上,并且每个U形座(23)分别固定于安装板(17)上,U形座(23)的一侧还通过一个机架固定设有一个旋转电机(26),旋转电机(26)的输出轴与转轴(24)一端之间通过两个带轮(27)和一个皮带(28)相互配合,移动机构包括螺杆(29)、滑槽(30)和两个长杆(31),两个长杆(31)分别沿着安装板(17)的长度方向对称设置于活动座(19)的自由端,螺杆(29)沿着两个长杆(31)的长度方向设置于两个长杆(31)之间,并且两个长杆(31)与螺杆(29)的两端均设置于一个固定座(32)上,滑槽(30)设置于两个固定座(32)之间,并且滑槽(30)内滑动设有一个滑块(33),滑块(33)的顶部还固定设有一个移动块(34),移动块(34)滑动套设于两个长杆(31)和一个螺杆(29)上,移动块(34)的顶部还设有一个用于加工外六角螺丝的第二加工机构,并且第二加工机构与两个第一加工机构的结构相同,螺杆(29)的一端固定设有一个第一锥齿轮(35),第一锥齿轮(35)与一个第二锥齿轮(36)相互啮合,并且第二锥齿轮(36)通过一个第一连接轴(37)转动设置于一个基座上,第一连接轴(37)的自由端固定设有一个第三锥齿轮(38),并且第三锥齿轮(38)与一个第四锥齿轮(39)啮合,第四锥齿轮(39)通过一个第二连接轴(40)转动设置于一个支撑架上,第二连接轴(40)通过一个驱动电机(41)驱动,移动机构的下方安装板(17)的顶部还设有一个落料槽(42),并且落料槽(42)的下方设有一个落料盒(43),操作人员首先将外六角螺丝放入振动盘内,接着外六角螺丝通过振动盘移动到上料轨道处,外六角螺丝通过上料轨道来到承托机构的上方,当外六角螺丝滚落到承托块上的放置口内后,单轴气缸推动滑动块在卡接槽内向上移动,外六角螺丝向上移动后与推料气缸共轴线,接着推料气缸的输出轴向着外六角螺丝的端部伸出,推料气缸的输出轴随即将外六角螺丝带到加工组件处进行螺纹加工处理,当外六角螺丝来到两个第一加工机构之间时,推料气缸带动外六角螺丝抵住圆盘,圆盘由于弹簧的作用向后收缩,当两个第一加工机构对外六角螺丝进行螺纹加工处理时,两个加工盘均通过转轴转动进行转动,转轴通过带轮与皮带的配合由旋转电机进行配合驱动,当第二加工机构对外六角螺丝进行加工之前,驱动电机通过第二连接轴带动第四锥齿轮转动,第四锥齿轮带动第三锥齿轮转动,第三锥齿轮随之通过第一连接轴带动第二锥齿轮转动,第二锥齿轮最终带动第一锥齿轮转动,螺杆随即转动,移动块通过螺杆的转动在螺杆和两个长杆上移动,由于第二加工机构与两个第一加工机构的结构相同,因此,移动块带动加工盘将外六角螺丝向着两个第一加工机构的两个加工盘压紧,随即外六角螺丝通过三个加工盘进行螺纹加工,外六角螺丝螺纹加工完成后,推料气缸的输出轴放松,外六角螺丝通过落料槽落至落料盒内。
