1.一种食用菌菌渣生物炭的制备方法，其特征在于：具体是将食用菌菌渣进行烘干、粉碎及过筛后，与氯化锌溶液混合均匀静置30 40min，然后离心分离出菌渣再加入混合催化~剂水溶液中，磁力搅拌后，进行水热炭化，再进行离心、洗涤和干燥；所述混合催化剂水溶液是质量浓度为80% 95%的硫酸和质量浓度为60% 85%的磷酸与水按照体积比为1 2:5 8:20~ ~ ~ ~ ~

40混合形成，所述水热炭化是将食用菌菌渣与催化剂水溶液混合磁力搅拌后，转移至高压反应釜中密封后，将温度上升至50 60℃，保温1h，然后再将温度上升至180 250℃，反应2~ ~ ~

4h。

2.如权利要求1所述的一种食用菌菌渣生物炭的制备方法，其特征在于：所述烘干是在鼓风干燥箱中100℃下进行干燥2 4h，所述粉碎是将烘干后的食用菌菌渣在25000转/min下~进行粉碎0.5 1min，粉碎后过40 80目筛。

~ ~

3.如权利要求1或2所述的一种食用菌菌渣生物炭的制备方法，其特征在于：所述食用菌菌渣与氯化锌水溶液混合的质量体积比为1g:10 50mL，氯化锌的质量浓度为5% 10%。

~ ~

4.如权利要求3所述的一种食用菌菌渣生物炭的制备方法，其特征在于：所述离心分离出的食用菌菌渣与混合催化剂水溶液的体积比为1:10 40，所述磁力搅拌的搅拌速率为~

1000 1500转/min ，搅拌时间为0.5h 1h。

~ ~

5.如权利要求1所述的一种食用菌菌渣生物炭的制备方法，其特征在于：所述水热炭化完成后，自然冷却至室温，在5000 8000转/min下离心5 10min，收集沉淀物，用蒸馏水和乙~ ~醇依次洗涤，在40 60℃，4 8h干燥后得食用菌菌渣基水热生物炭。

~ ~

6.一种食用菌菌渣生物炭的制备方法，按如下步骤进行：（1）、取食用菌菌渣废弃物，于鼓风干燥箱100℃烘干；将烘干的食用菌菌渣在转速

25000转/min下进行粉碎0.5 1 min，过40 80目筛得食用菌菌渣粉末；

~ ~

（2）、将过筛后的食用菌菌渣粉末加入质量浓度为5 10%的氯化锌水溶液中，搅拌均匀~后静置30 40min，食用菌菌渣粉末与氯化锌的质量体积比为1g:10 50mL；

~ ~

（3）、将步骤（2）处理后食用菌菌渣离心过滤后加入混合催化剂中，在1000 1500转/min~下搅拌0.5h 1h，所述混合催化剂为硫酸与磷酸与水配置而成，硫酸、磷酸和水的体积比为1~

2:5 8:20 40；

~ ~ ~

（4）、将食用菌菌渣与混合催化剂水溶液混合磁力搅拌后，转移至高压反应釜中密封后，将温度上升至50 60℃，保温1h，将温度上升至180 250℃，反应2 4h；

~ ~ ~

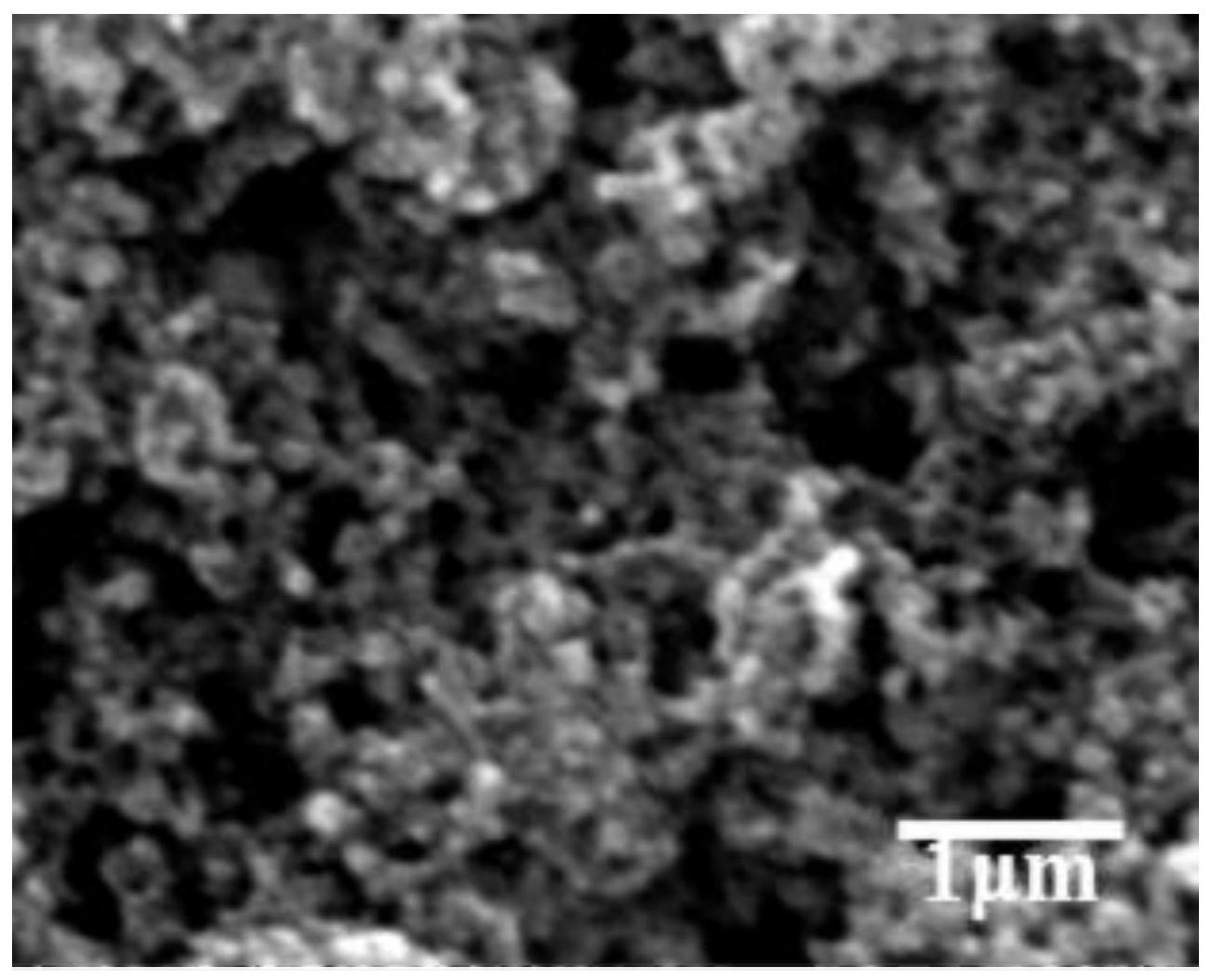

（5）、水热炭化完成后，自然冷却至室温，在5000 8000转/min下离心5 10min，收集沉淀~ ~物，用蒸馏水和乙醇依次洗涤，在40 60℃下干燥4 8h后得食用菌菌渣基水热生物炭。

~ ~
